534 Programmazione DIN per l'asse Y
6.7 Cicli di fr
esat
ur
a asse Y

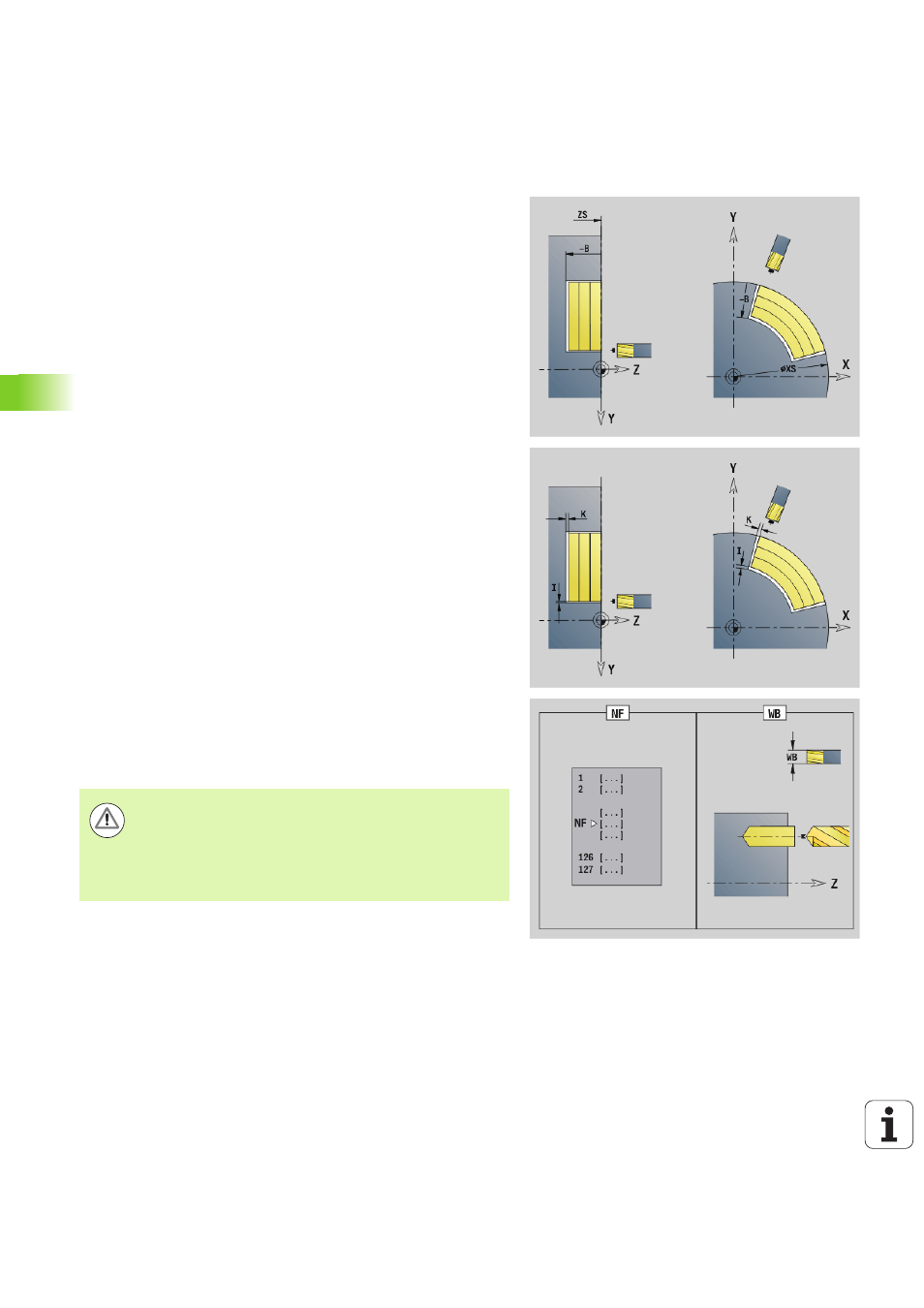

G845 (asse Y) – Determinazione delle posizioni di preforatura
L'istruzione "G845 A1 .." determina le posizioni di preforatura e le
memorizza sotto il riferimento indicato in "NF". Nel calcolo delle
posizioni di preforatura il ciclo tiene conto del diametro dell'utensile
attivo. Pertanto montare la punta prima di chiamare l'istruzione "G845
A1 ..". Programmare solo i parametri riportati nella tabella seguente.
Vedere anche:
 G845 – Principi fondamentali: Pag. 533
 G845 – Fresatura: Pag. 535
Parametri – Determinazione delle posizioni di preforatura
ID
Profilo di fresatura - Nome del profilo da fresare
NS N. blocco di partenza profilo
 Figure: numero di blocco della figura
 Profilo libero chiuso: un elemento del profilo (non punto di
partenza)
B Profondità di fresatura (default: profondità dalla descrizione del
profilo)
XS Spigolo superiore di fresatura superficie cilindrica (sostituisce il
piano di riferimento dalla descrizione del profilo)
ZS Spigolo superiore di fresatura superficie frontale (sostituisce il
piano di riferimento dalla descrizione del profilo)
I Sovrametallo in direzione X (quota radiale)
K Sovrametallo in direzione Z
Q Direzione di lavorazione (default: 0)
 0: dall'interno verso l'esterno
 1: dall'esterno verso l'interno
A Esecuzione di "Determinazione delle posizioni di preforatura":
A=1
NF Etichetta di posizione – Riferimento sotto cui il ciclo memorizza
le posizioni di preforatura [1..127].
WB Diametro fresa (Lunghezza di penetrazione)
 L'istruzione G845 sovrascrive le posizioni di preforatura
ancora memorizzate sotto il riferimento "NF".
 Il parametro "WB" viene utilizzato sia nella
determinazione delle posizioni di preforatura, sia nella
fresatura. Nella determinazione delle posizioni di
preforatura, "WB" descrive il diametro della fresa.
