5 Esempio
Filettatura:
 Selezionare "Forma \> Filettatura"
 Attivare "Elemento base per filettatura"
 Selezionare la finestra di dialogo "Filettatura": "ISO DIN 13"
 Premere il softkey "Indietro": ritorno al menu principale
Allestimento, serraggio del pezzo

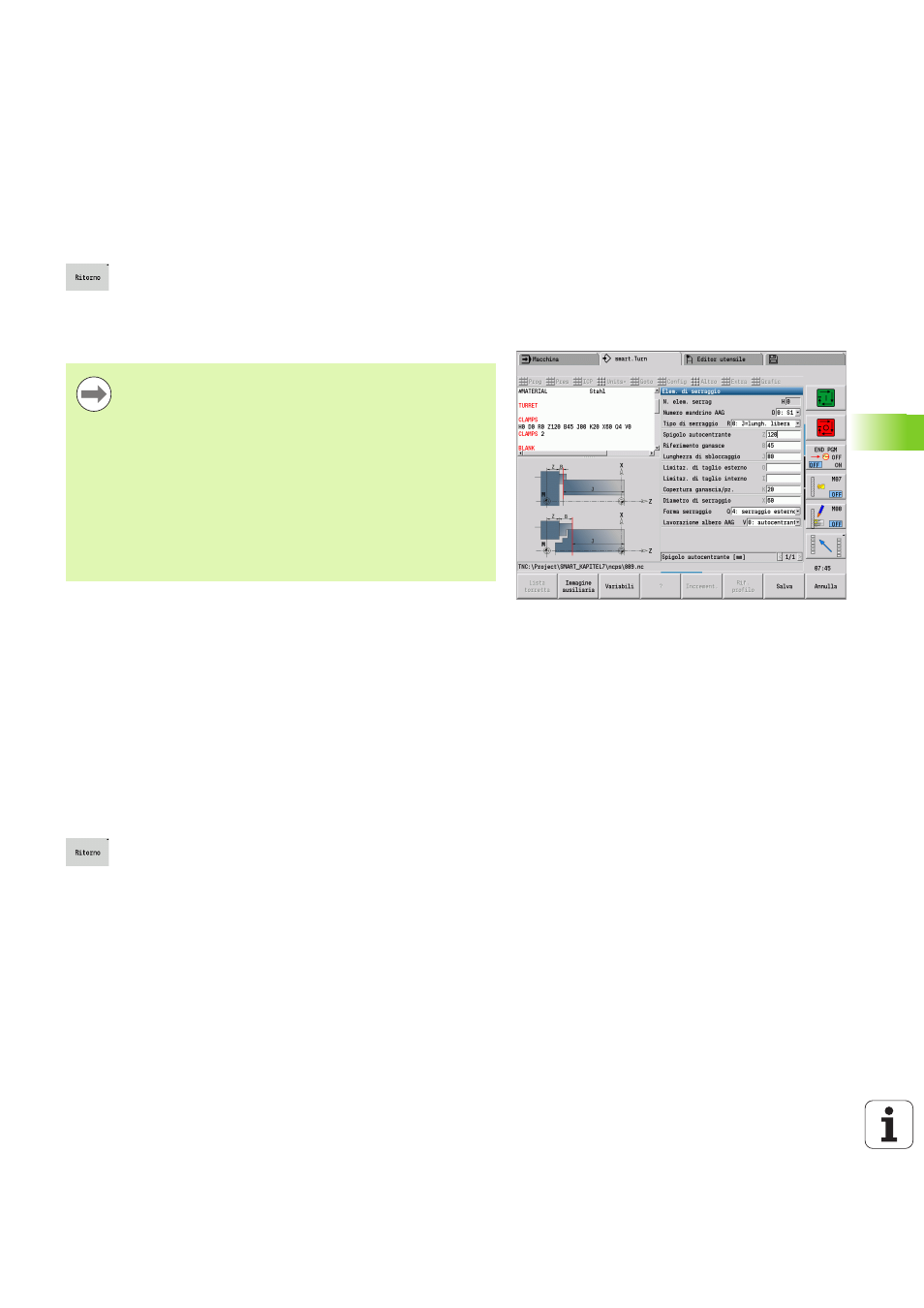

 Selezionare "Predisp. \> Inserim. attr. bloccaggio"
 Descrivere l'attrezzatura di bloccaggio:
 Selezionare "N. mandrino AAG"
 Inserire "Spigolo autocentrante"
 Inserire "Larghezza autocentrante"
 Inserire "Limitazione di taglio" (esterna e interna)
 Inserire "Diametro di serraggio"
 Inserire "Lunghezza di serraggio"
 Definire "Forma di serraggio"
 Selezionare "Lavorazione albero AAG"
 TURN PLUS considera le attrezzature di bloccaggio e la limitazione
di taglio alla creazione del programma.
 Premere il softkey "Indietro": ritorno al menu principale
In funzione del parametro macchina "Spostamento
origine", TURN PLUS calcola automaticamente per il pezzo
il necessario spostamento origine e l'attiva con G59.
Per il calcolo dello spostamento origine TURN PLUS
considera i seguenti valori:
 lunghezza pezzo Z (descrizione pezzo grezzo)
 sovrametallo K (descrizione pezzo grezzo)
 spigolo autocentrante Z (descrizione serraggio e
parametri di lavorazione)
 spigolo autocentrante B (descrizione serraggio e
parametri di lavorazione)
