72 Units smart.Turn
2.2 Units - Sgr
o
ssat
ur
a

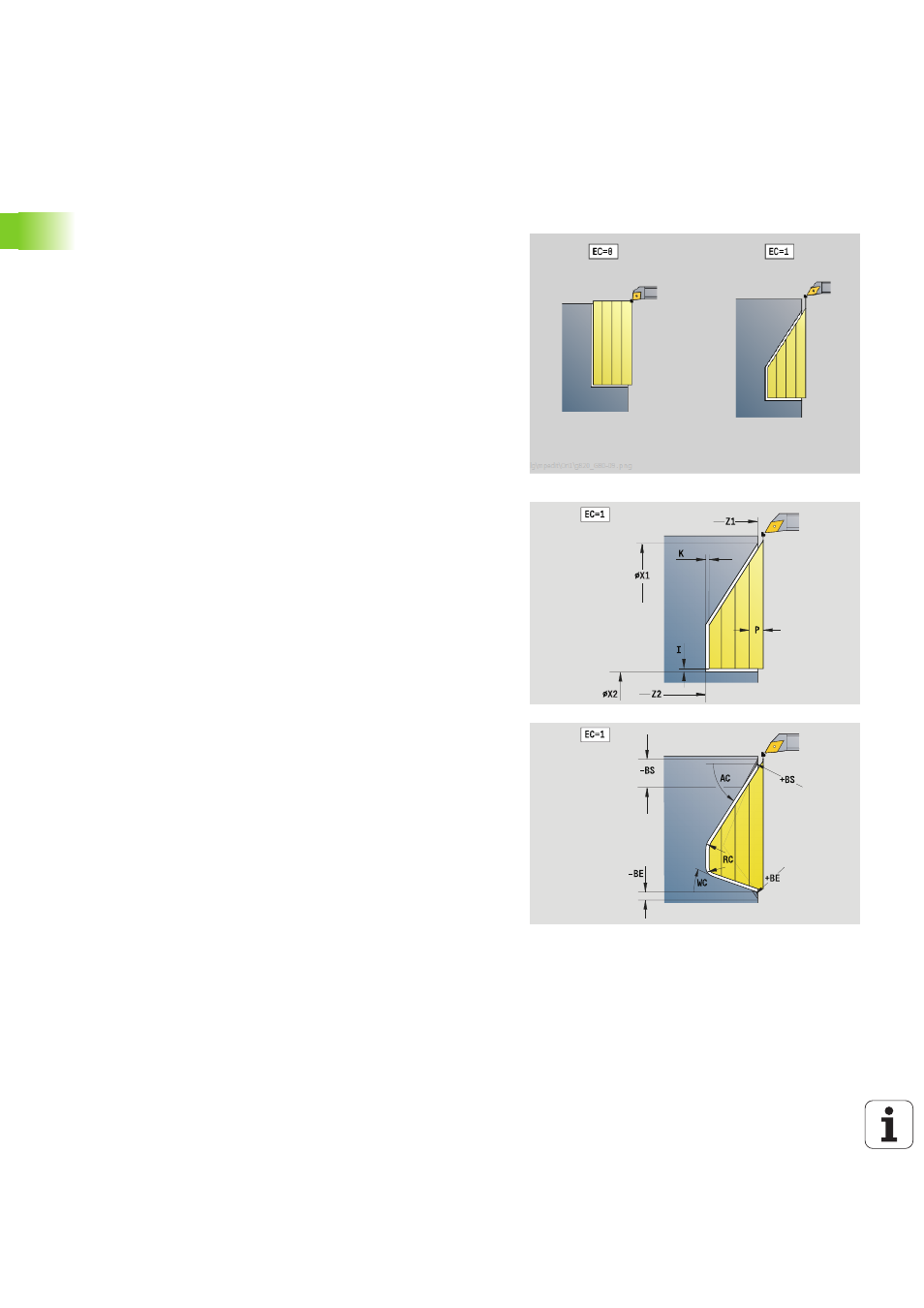

Unit "Sgrossatura radiale, immissione diretta
del profilo"
La Unit lavora il profilo descritto con i parametri. In EC si definisce, se
è presente un profilo "normale" o un profilo con entrata.
Nome Unit: G820_G80 / Ciclo: G820 (vedere pagina 275)
Accesso al database tecnologico
 Tipo di lavorazione: sgrossatura
 Parametri correlati: F, S, E, P
Maschera Profilo
EC
Tipo di profilo
 0: profilo normale
 1: prof. a penetraz.
X1, Z1 Punto iniziale profilo
X2, Z2 Punto finale profilo
RC Arrotondamento: raggio nello spigolo del profilo
AC Angolo iniziale: angolo del primo elemento del profilo
(intervallo: 0° < AC < 90°)
WC Angolo finale: angolo dell'ultimo elemento del profilo
(intervallo: 0° < WC < 90°)
BS Smusso/Arrotondamento all'inizio
 BS\>0: raggio arrotondamento
 BS<0: lunghezza smusso
BE Smusso/Arrotondamento alla fine
 BE\>0: raggio arrotondamento
 BE<0: lunghezza smusso
BP Durata pausa: intervallo di tempo per l'interruzione del
movimento di avanzamento. Con l'avanzamento interrotto
(intermittente) il truciolo viene rotto.
BF Durata avanzamento: intervallo di tempo alla successiva
pausa. Con l'avanzamento interrotto (intermittente) il
truciolo viene rotto.
Maschera Ciclo
P
Incremento massimo
I, K Sovrametallo in direzione X, Z (l: quota diametrale)
E Comportamento in entrata
 E\>0: avanzamento in entrata per lavorazione di elementi
di profili discendenti. Gli elementi del profilo discendenti
vengono lavorati.
 Nessuna immissione: l'avanzamento in entrata viene
ridotto in caso di lavorazione di elementi del profilo
discendenti – max. 50%. Gli elementi del profilo
discendenti vengono lavorati.
H Lisciatura profilo
 0: dopo ogni passata lungo il profilo (all'interno del campo
di incremento)
 1: lisciatura del profilo dopo l'ultima passata (intero
profilo); sollevamento a 45°
 2: senza lisciatura del profilo; sollevamento a 45°
Altre maschere: vedere pagina 60
