282 Programmazione DIN
4.1
7
Cicli di t
o
rn
it
ur
a r
if
e
ri
ti al pr
ofilo
In base alla definizione dell'utensile il Controllo numerico riconosce se
avviene una lavorazione esterna o interna.
Parametri
B
Calcolo del profilo
 0: automatico
 1: utensile sinistro (G41)
 2: utensile destro (G42)

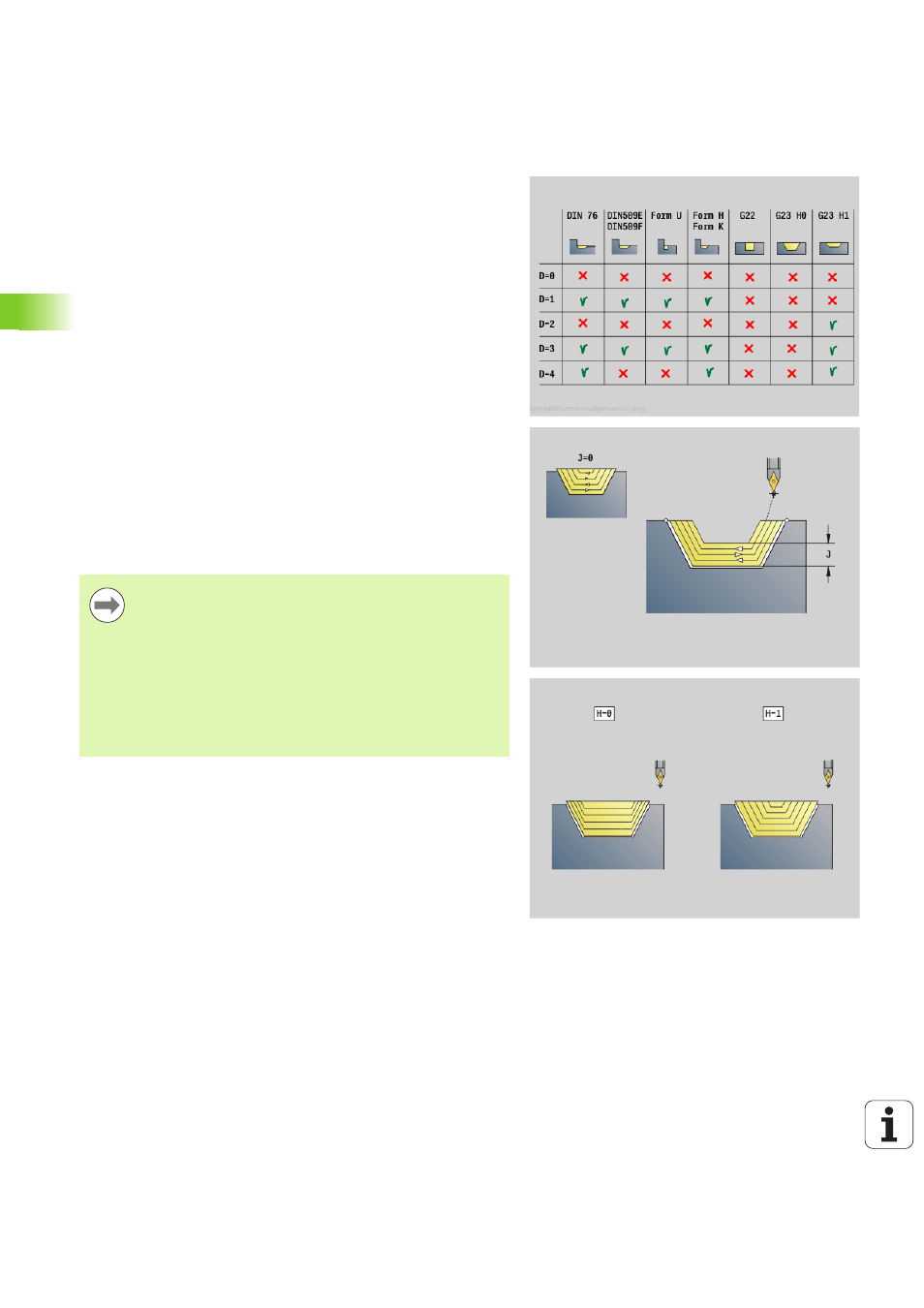

D Nascondi elementi (vedere figura)
J Sovramet. pezzo grezzo (quota radiale) - Attivo soltanto se
non è definito alcun pezzo grezzo.
H Parallelamente al profilo - Tipo di linee di taglio:
 0: profondità di passata costante
 1: linee di taglio equidistanti
XA, ZA Punto iniziale pezzo grezzo (attivo solo se non è
programmato alcun pezzo grezzo):
 XA, ZA non programmato: il profilo del pezzo grezzo viene
definito dalla posizione dell'utensile e dal profilo ICP.
 XA, ZA programmato: definizione dello spigolo del profilo
pezzo grezzo.
 La compensazione del raggio del tagliente viene
eseguita.
 Un sovrametallo G57 "ingrandisce" il profilo (anche
profili interni).
 Un sovrametallo G58
 \>0: "ingrandisce" il profilo
 <0: non viene considerato
 I sovrametalli G57/G58 vengono cancellati alla fine del
ciclo.
Esecuzione del ciclo
1
Calcolo delle aree di lavorazione e della configurazione di taglio.
2 Accostamento dal punto di partenza per la prima passata, tenendo
in considerazione la distanza di sicurezza.
3 Esecuzione della passata di sgrossatura.
4 Accostamento per la passata successiva ed esecuzione della
passata di sgrossatura in direzione opposta.
5 Ripetizione di 3...4, fino a completare l'area di lavorazione.
6 Se necessario ripetizione di 2...5, fino a completare tutte le aree
di lavorazione.
7 Svincolo come programmato in "Q".
