246 Programmazione DIN
4.8 Pr
ofili della superficie cilindr
ica

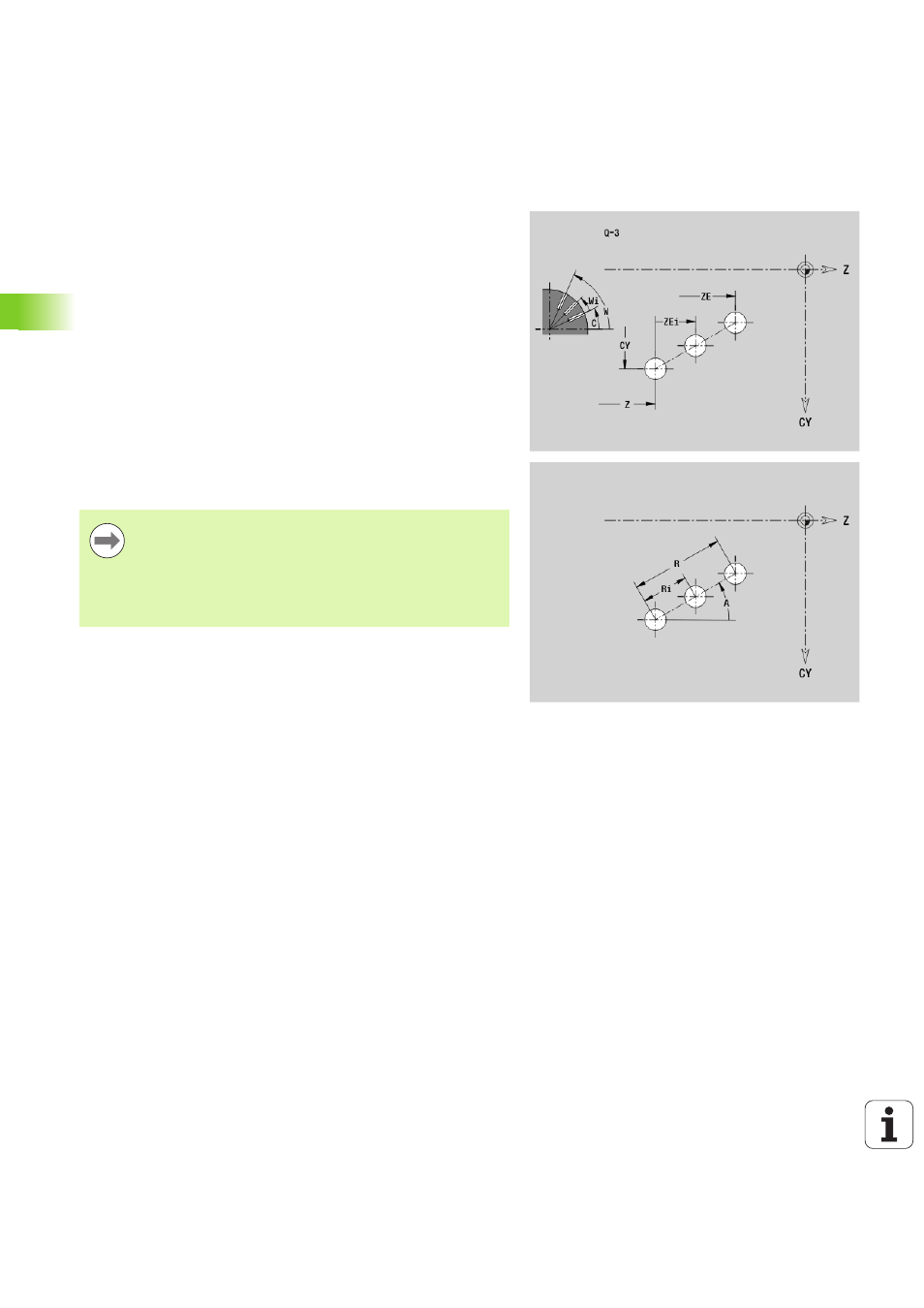

Sagoma lineare superficie cilindrica G411-Geo
L'istruzione G411 definisce una sagoma lineare di fori o di figure sulla
superficie cilindrica. G411 agisce sul foro o sulla figura definiti nel
blocco successivo (G310..315, G317).
Parametri
Q
Numero di figure (default: 1)
Z Punto iniziale
C Punto iniziale (angolo iniziale)
CY Punto iniziale come "quota percorso"; riferimento: sviluppo
superficie cilindrica con "diametro di riferimento"
ZE Punto finale
ZEi Distanza tra figure in direzione Z
W Punto finale (angolo finale)
Wi Distanza angolare tra figure
A Angolo rispetto all'asse Z; (default: 0°)
R Lunghezza totale sagoma
Ri Distanza tra figure (distanza di sagoma)
 Nella programmazione di "Q, Z e C" i fori/le figure
vengono disposti uniformemente sul perimetro.
 Programmare il foro/la figura nel blocco successivo
senza centro.
 Il ciclo di fresatura richiama il foro/la figura nel blocco
successivo, non la definizione della sagoma.
