ofili superficie fr
ontale/post
er
ior
e
Sagoma lineare superficie frontale/posteriore
G401-Geo

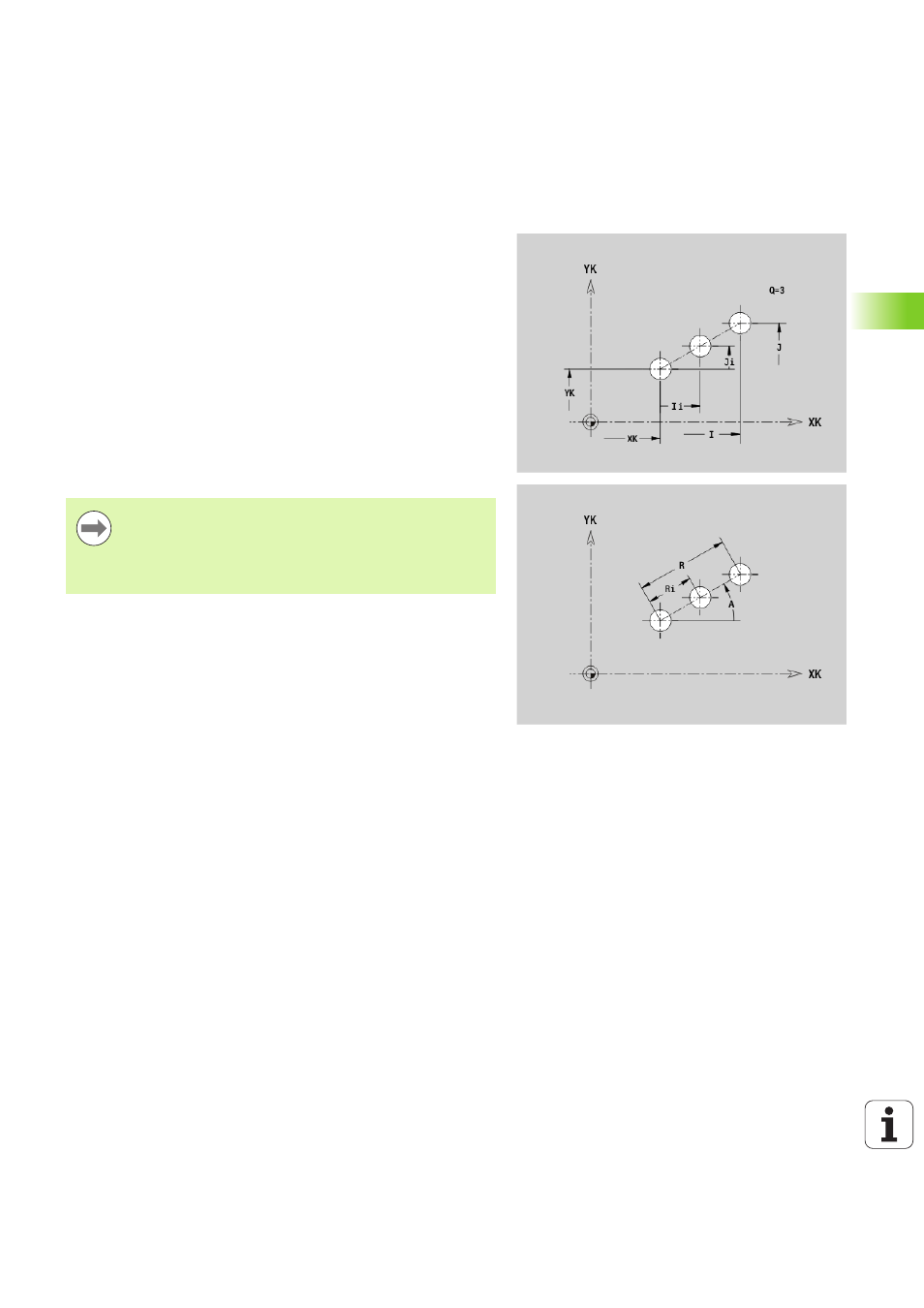

L'istruzione G401 definisce una sagoma lineare di fori o di figure sulla
superficie frontale o posteriore. G401 agisce sul foro o la figura definiti
nel blocco successivo (G300..305, G307).
Parametri
Q
Numero di figure (default: 1)
XK Punto iniziale in coordinate cartesiane
YK Punto iniziale in coordinate cartesiane
I Punto finale in coordinate cartesiane
J Punto finale in coordinate cartesiane
Ii Distanza (XKi) tra figure (distanza di sagoma)
Ji Distanza (XKi) tra figure (distanza di sagoma)
A Angolo dell'asse longitudinale rispetto all'asse XK (default: 0°)
R Lunghezza totale sagoma
Ri Distanza tra figure (distanza di sagoma)
 Programmare il foro/la figura nel blocco successivo
senza centro.
 Il ciclo di fresatura (sezione MACHINING) richiama il
foro/la figura nel blocco successivo, non la definizione
della sagoma.
