Filetto conico API G352

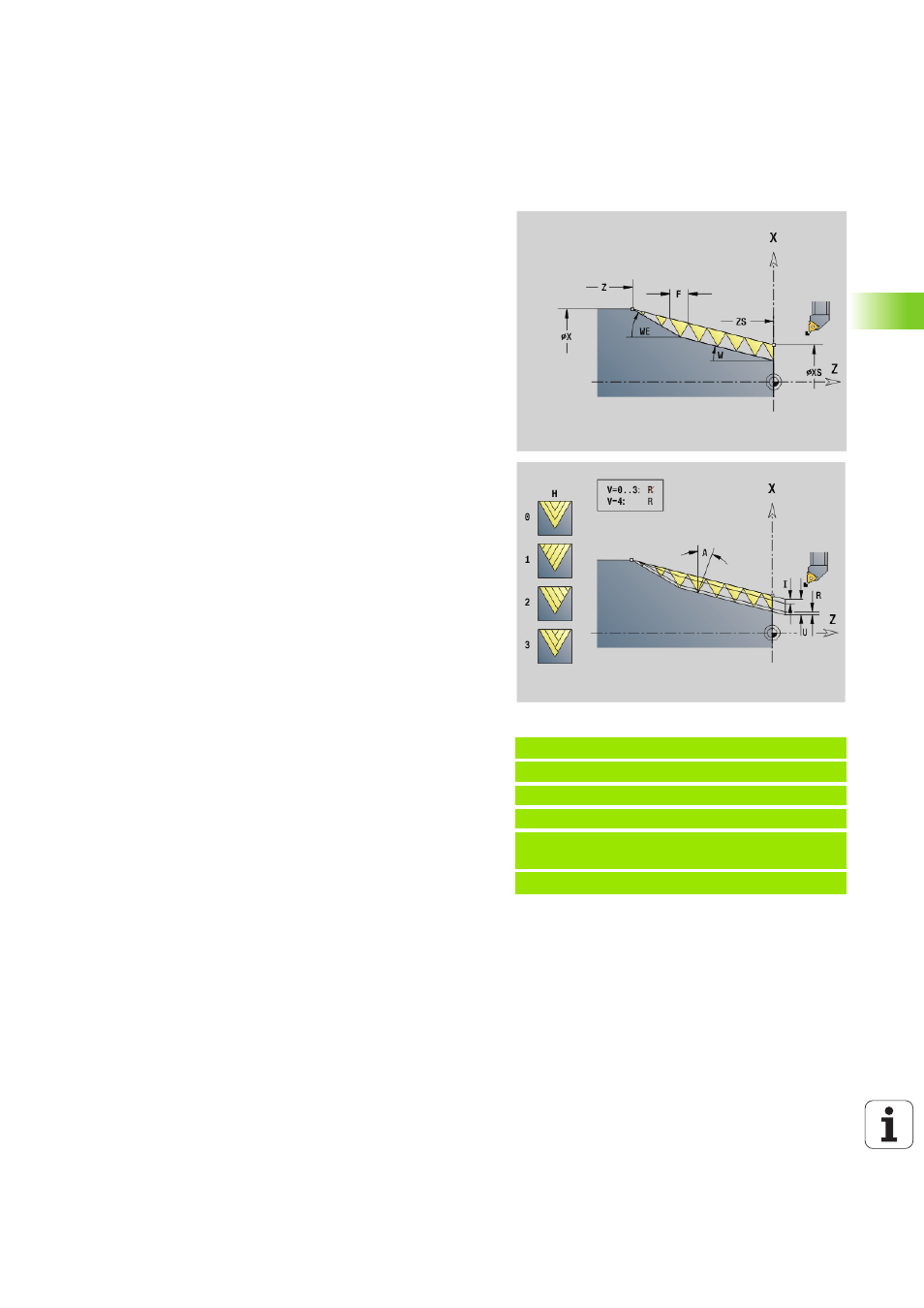

L'istruzione G352 esegue un filetto API a uno o più principi. La
profondità del filetto si riduce all'uscita del filetto.
Beispiel: G352
%352.nc
[G352]
N1 T5 G97 S1500 M3
N2 G0 X13 Z4
N3 G352 X16 Z-28 XS13 ZS0 F1.5 U-999
WE12
END [FINE]
Parametri
X
Punto finale filetto (quota diametrale)
Z Punto finale filetto
XS Punto iniziale filetto (quota diametrale)
ZS Punto iniziale filetto
F Passo filetto
U Profondità di filettatura
 U\>0: filetto interno
 U<=0: filetto esterno (superficie assiale e frontale)
 U= +999 o –999: calcolo di profondità filetto
I Incremento massimo – (default: calcolo sulla base del passo
filettatura e della profondità filetto)
V Tipo di incremento (default: 0); informazioni dettagliate vedere
pagina 302
 0: sezione costante del truciolo in tutte le passate
 1: incremento costante
 2: con configurazione di taglio residua. Primo incremento =
"Resto" della divisione profondità filettatura/profondità di
taglio. L'"ultima passata" viene ripartita in 1/2, 1/4, 1/8 e 1/8.
 3: l'incremento viene calcolato dal passo e dal numero di giri
 4: come MANUALplus 4110
H Tipo di offset per la lisciatura dei fianchi del filetto (default: 0)
 0: senza offset
 1: offset da sinistra
 2: offset da destra
 3: offset alternato destra/sinistra
A Angolo di accostamento (intervallo: –60° < A < 60°; default:
30°)
 A\>0: incremento da fianco destro
 A<0: incremento da fianco sinistro
R Profondità di taglio residua - solo in combinazione con il tipo di
incremento V=4 (come MANUALplus 4110)
W Angolo al cono (campo: –45° < W < 45°; default: 0°)
WE Angolo di uscita (campo: 0° < WE < 90°; default: 12°)
D Numero di principi per filetti a più principi
Q Numero di passate a vuoto dopo l'ultima passata (per ridurre la
pressione di taglio alla base del filetto) – (default: 0)
C Angolo di partenza (l'inizio della filettatura è definito rispetto a
elementi del profilo non simmetrici alla rotazione) – (default: 0)
