224 Programmazione DIN
4.6 Pr
ofili asse C – Pr
incipi f
ondamentali
4.6 Profili asse C – Principi
fondamentali

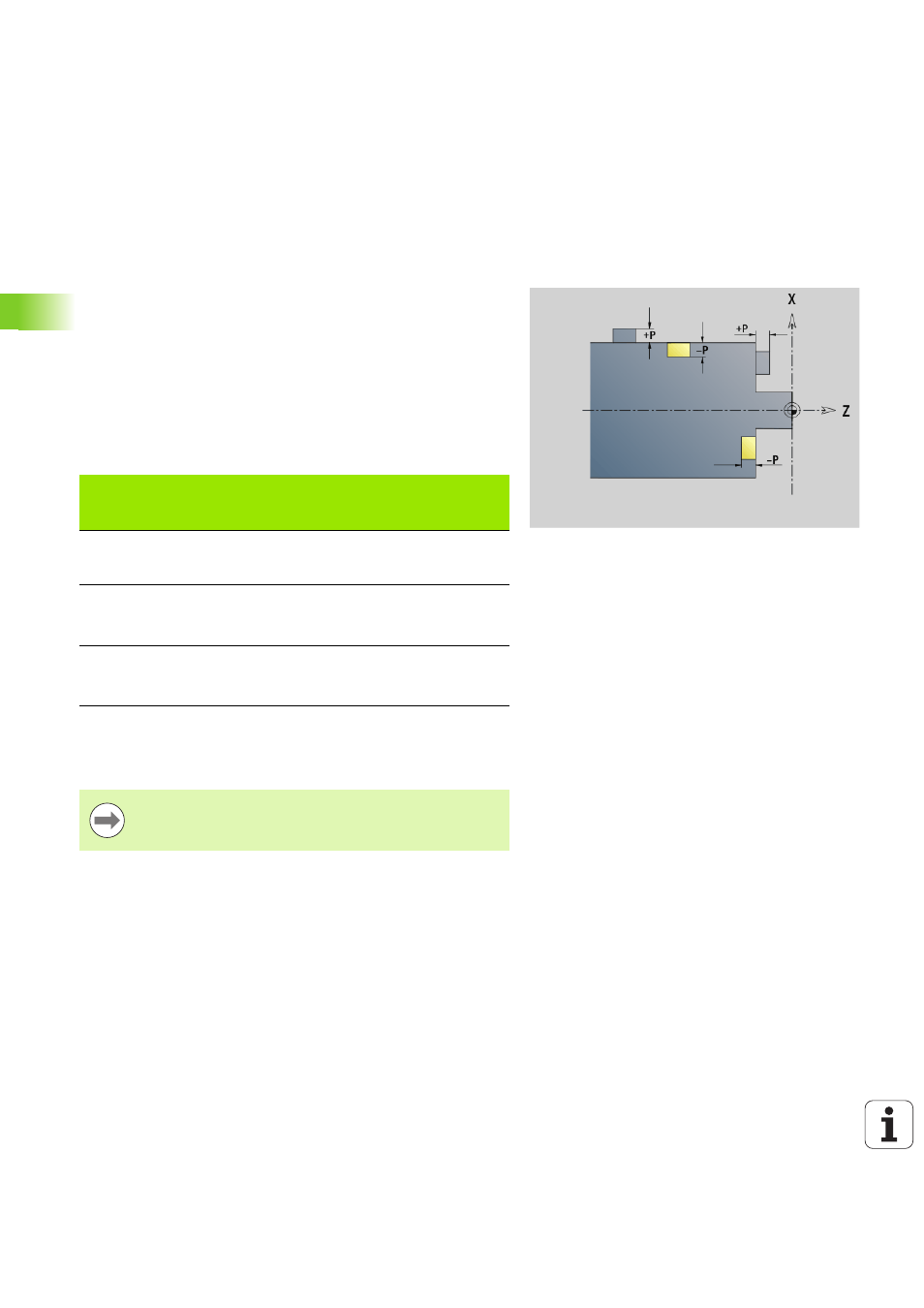

Posizione dei profili di fresatura
Il piano di riferimento oppure il diametro di riferimento vengono definiti
nell'identificativo di sezione. La profondità e la posizione di un profilo
di fresatura (tasca, isola) vengono determinate nella definizione del
profilo nel modo seguente:
 con la profondità P nella G308 programmata in precedenza.
 in alternativa in caso di figure: parametro ciclo Profondità P
Il segno di "P" determina la posizione del profilo di fresatura:
 P<0: tasca
 P\>0: isola
 X: diametro di riferimento dall'identificativo di sezione
 Z: piano di riferimento dall'identificativo di sezione
 P: "Profondità" da G308 o dai parametri di ciclo
Profili in più piani (profili concatenati gerarchicamente):
 Un piano inizia con G308 e termina con G309.
 G308 definisce un nuovo piano di riferimento/diametro di
riferimento. La prima G308 conferma il piano di riferimento definito
nell'identificativo di sezione. Ogni G308 successiva definisce un
nuovo piano. Calcolo:
nuovo piano di riferimento = piano di riferimento + P (dalla
precedente G308).
 G309 ritorna al piano di riferimento precedente.
Posizione del profilo di fresatura
Sezione P Superficie
Fondo
fresatura
STIRN [ SUPERFICIE
FRONTALE ] P<0
P\>0
Z
Z+P
Z+P
Z
RUECKSEITE [
SUPERFICIE
POSTERIORE ] P<0
P\>0
Z
Z–P
Z–P
Z
MANTEL [
SUPERFICIE
CILINDRICA ] P<0
P\>0
X
X+(P*2)
X+(P*2)
X
I cicli di fresatura di superfici fresano la superficie descritta
nella definizione del profilo. Le isole all'interno di questa
superficie non vengono prese in considerazione.
