HEIDENHAIN MANUALplus 620, CNC PILOT 640 49
1
.3 Identificativi di sezione di pr
ogr
amma

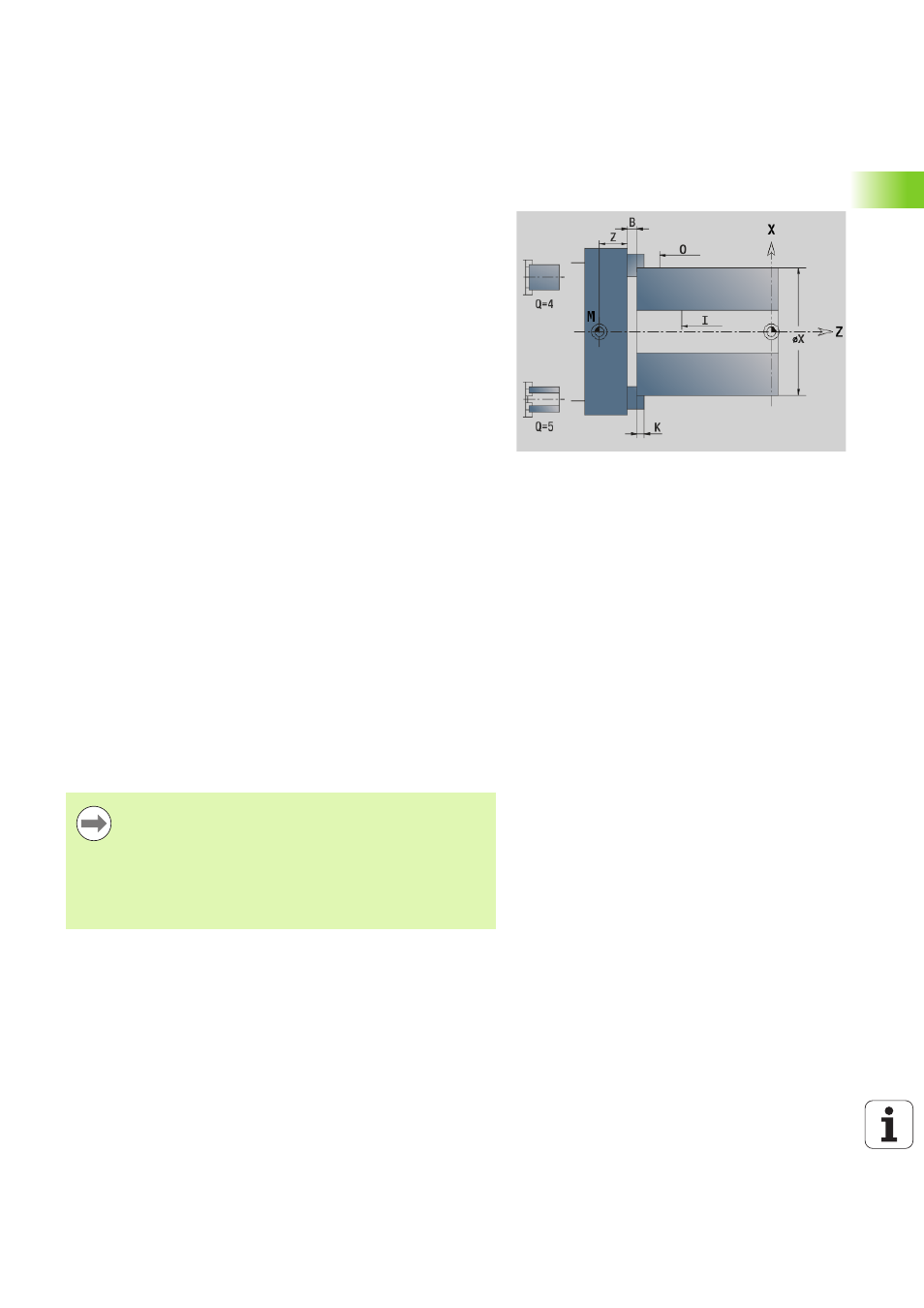

Sezione CLAMPS
Nella sezione CLAMPS si descrivono le modalità di bloccaggio del
pezzo. In questo modo è possibile rappresentare nella simulazione le
attrezzature di bloccaggio. In TURN PLUS si utilizzano le informazioni
sulle attrezzature di bloccaggio per calcolare le origini e le limitazioni di
taglio con creazione automatica del programma.
Parametri
H
Numero dispositivo di serraggio
D Numero mandrino per AAG
R Tipo di serraggio
 0: il parametro J definisce la lunghezza di bloccaggio
esterna
 1: il parametro J definisce la lunghezza di bloccaggio
interna
Z Posizione dello spigolo autocentrante
B Riferimento griffe
J Lunghezza di bloccaggio esterna o interna del pezzo (in
funzione del tipo di bloccaggio R)
O Limitazione di taglio per lavorazione esterna
I Limitazione di taglio per lavorazione interna
K Copertura griffa/pezzo (prestazione attenzione al segno)
X Diametro di bloccaggio del pezzo grezzo
Q Forma di serraggio
 4: serraggio esterno
 5: serraggio interno
V Lavorazione albero AAG
 0: autocentrante: punti di separazione automatici sul
diametro massimo e minimo
 1: albero/autocentrante: lavorazioni anche lontane da
autocentrante
 2: albero/trascinatore frontale: il profilo esterno può essere
completamente lavorato
Se non si definiscono i parametri Z e B, il TURN PLUS
utilizza per AAG (creazione automatica del programma) i
seguenti parametri di processo (vedere manuale utente
"Lista dei parametri User"):
 Spigolo frontale autocentrante su mandrino principale/
contromandrino
 Larghezza griffe su mandrino principale/contromandrino
