HEIDENHAIN MANUALplus 620, CNC PILOT 640 213
4.4 Elementi sag
o
mati del pr
ofilo di t
o
rn
it
ur
a

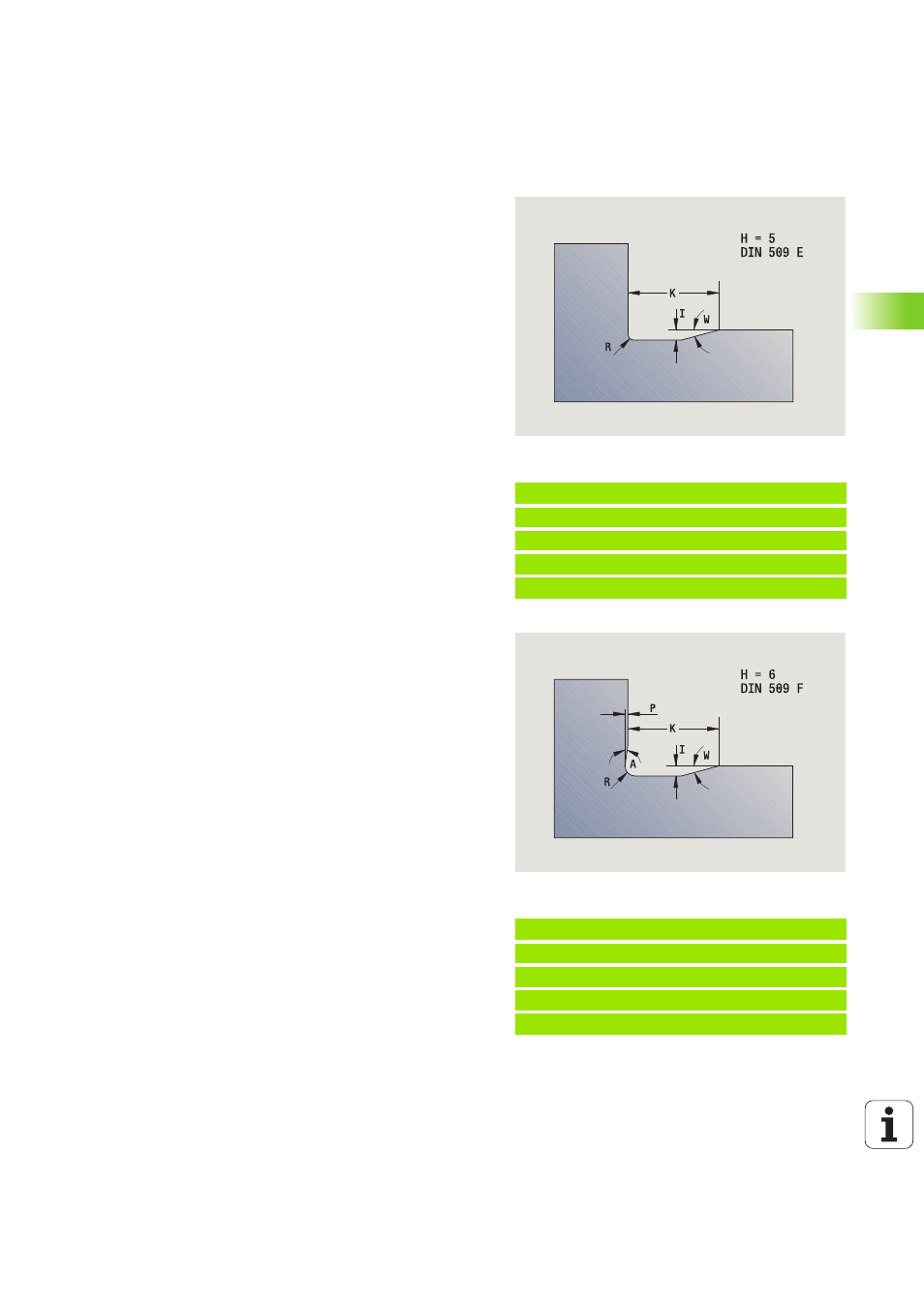

Scarico DIN 509 E (H=0,5)
I parametri non indicati vengono calcolati dal Controllo numerico in
funzione del diametro.
Scarico DIN 509 F (H=6)
I parametri non indicati vengono calcolati dal Controllo numerico in
funzione del diametro.
Beispiel: Chiamata G25-Geo DIN 509 E
. . .
N.. G1 Z-15 [Elemento lineare]
N.. G25 H5 [DIN 509 E]
N.. G1 X20 [Elemento radiale]
. . .
Parametri
H
Scarico Forma DIN 509 E: H=0 o H=5
I Profondità scarico (quota radiale)
K Larghezza scarico
R Raggio scarico (nei due spigoli dello scarico)
W Angolo scarico
BE, BF, BD, BP e BH (vedere "Attributi di lavorazione per elementi
geometrici" a pagina 201)
Beispiel: Chiamata G25-Geo DIN 509 F
. . .
N.. G1 Z-15 [Elemento lineare]
N.. G25 H6 [DIN 509 F]
N.. G1 X20 [Elemento radiale]
. . .
Parametri
H
Scarico Forma DIN 509 F: H=6
I Profondità scarico (quota radiale)
K Larghezza scarico
R Raggio scarico (nei due spigoli dello scarico)
P Profondità trasversale
W Angolo scarico
A Angolo trasversale
BE, BF, BD, BP e BH (vedere "Attributi di lavorazione per elementi
geometrici" a pagina 201)
