HEIDENHAIN MANUALplus 620, CNC PILOT 640 285
4.1
7
Cicli di t
o
rn
it
ur
a r
if
e
ri
ti al pr
ofilo

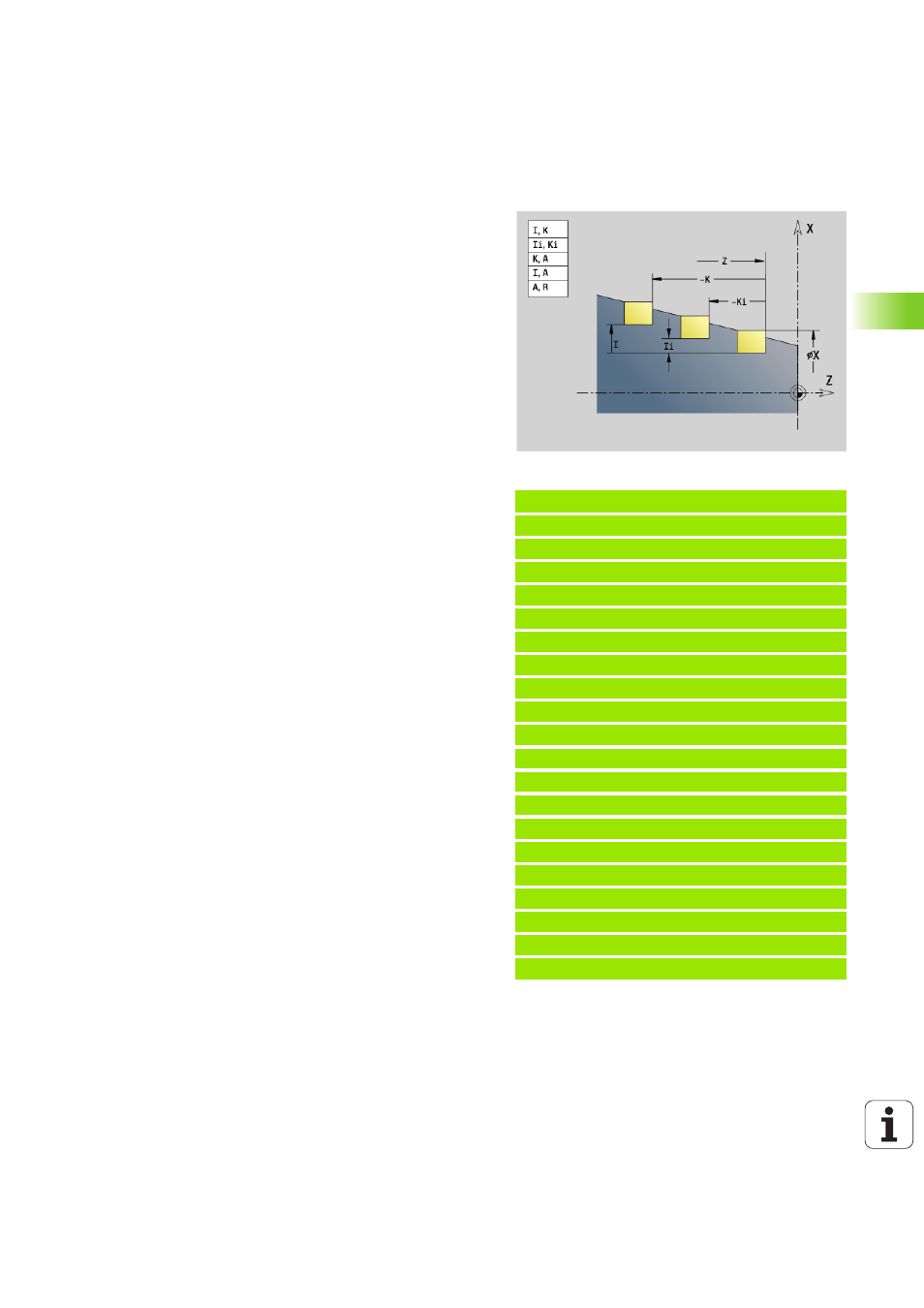

Ripetizione gola G740/G741
Le istruzioni G740 e G741 possono essere programmate prima di
G860 per ripetere il profilo della gola definito con il ciclo G860.
Sono ammesse le seguenti combinazioni di parametri:
 I, K
 Ii, Ki
 I, A
 K, A
 A, R
G740 non supporta i parametri A e R.
Beispiel: G740, G741
. . .
AUXIL_CONTOUR ID"GOLA" [ PROF. AUSIL. ]
N 47 G0 X50 Z0
N 48 G1 Z-5
N 49 G1 X45
N 54 G1 Z-15
N 56 G1 Z-17
MACHINING [ LAVORAZIONE ]
N 162 T4
N 163 G96 S150 G95 F0.2 M3
N 165 G0 X120 Z100
N 166 G47 P2
N 167 G741 K-50 Q3 A180
N 168 G860 I0.5 K0.2 E0.15 Q0 H0
N 172 G0 X50 Z0
N 173 G1 X40
N 174 G1 Z-9
N 175 G1 X50
N 169 G80
N 170 G14 Q0
. . .
Parametri
X
Punto di partenza X (quota diametrale). Spostamento del punto
di partenza del profilo della gola definito con G860 su questa
coordinata.
Z Punto di partenza Z. Spostamento del punto di partenza del
profilo della gola definito con G860 su questa coordinata.
I Distanza tra il primo e l'ultimo profilo gola (direzione X).
K Distanza tra il primo e l'ultimo profilo gola (direzione Z).
Ii Distanza tra i profili gola (direzione X).
Ki Distanza tra i profili gola (direzione Z).
Q Numero dei profili gola
A Angolo, al quale vengono disposti i profili gola.
R Lunghezza. Distanza tra il primo e l'ultimo profilo gola.
Ri Lunghezza. Distanza tra i profili gola.
