Definizioni pr
ofili nella sezione MA
CHINING
Cerchio completo superficie frontale/posteriore
G304

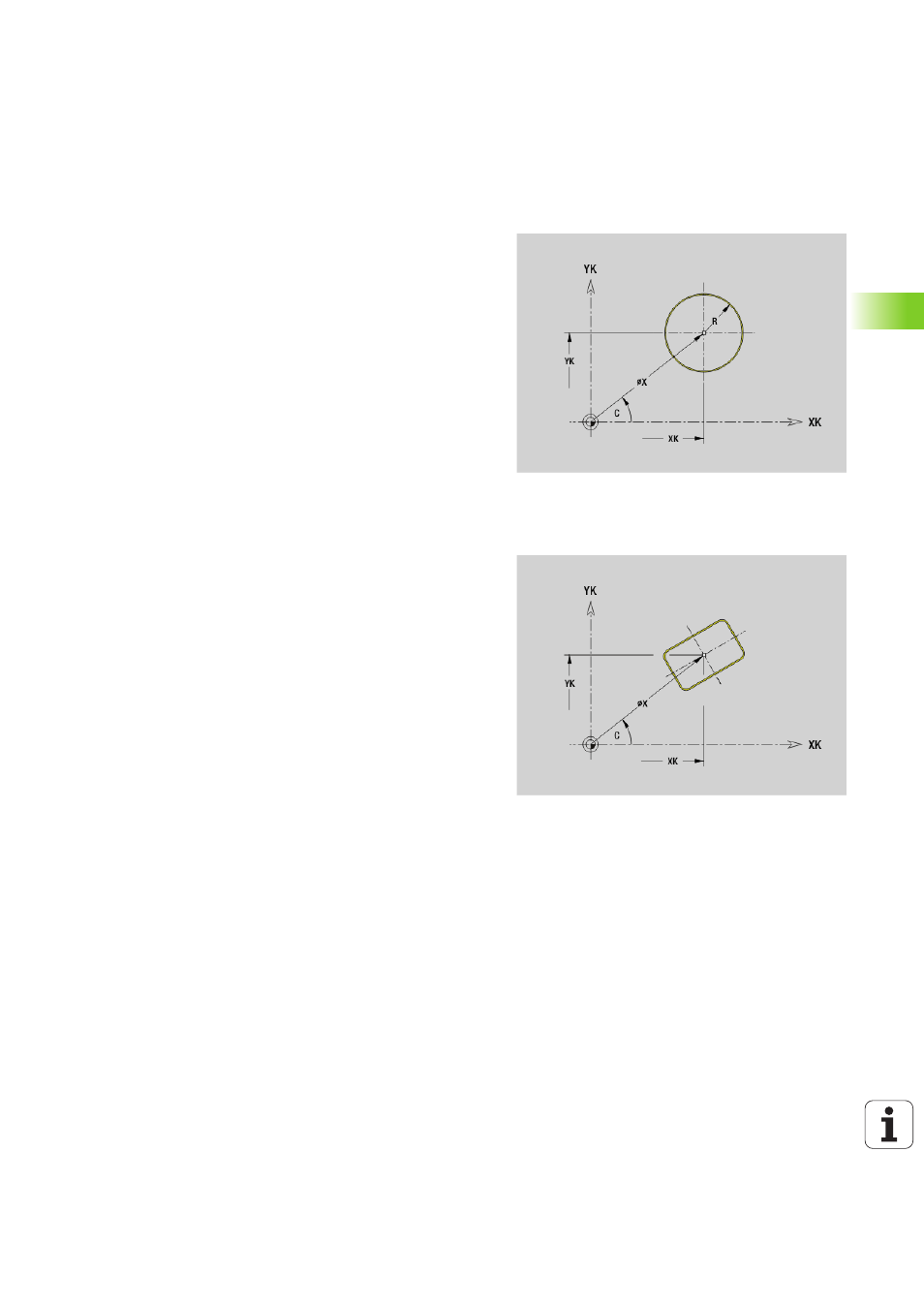

L'istruzione G304 definisce un cerchio completo in un profilo frontale
o posteriore. La figura si programma in combinazione all'istruzione
G840, G845 o G846.
Rettangolo superficie frontale/posteriore G305
L'istruzione G305 definisce un rettangolo in un profilo frontale o
posteriore. La figura si programma in combinazione all'istruzione
G840, G845 o G846.
Parametri
XK
Centro cerchio in coordinate cartesiane
YK Centro cerchio in coordinate cartesiane
X Diametro (centro in coordinate polari)
C Angolo (centro in coordinate polari)
R Raggio
P Profondità/altezza
 P<0: tasca
 P\>0: isola
Parametri
XK
Centro in coordinate cartesiane
YK Centro in coordinate cartesiane
X Diametro (centro in coordinate polari)
C Angolo (centro in coordinate polari)
A Angolo rispetto all'asse XK (default: 0°)
K Lunghezza
B Larghezza (altezza)
R Smusso/Arrotondamento (default: 0°)
 R\>0: raggio arrotondamento
 R<0: larghezza smusso
P Profondità/altezza
 P<0: tasca
 P\>0: isola
