4.21 Cicli di esecuzione scar
ico
4.21 Cicli di esecuzione scarico
Ciclo scarico G85

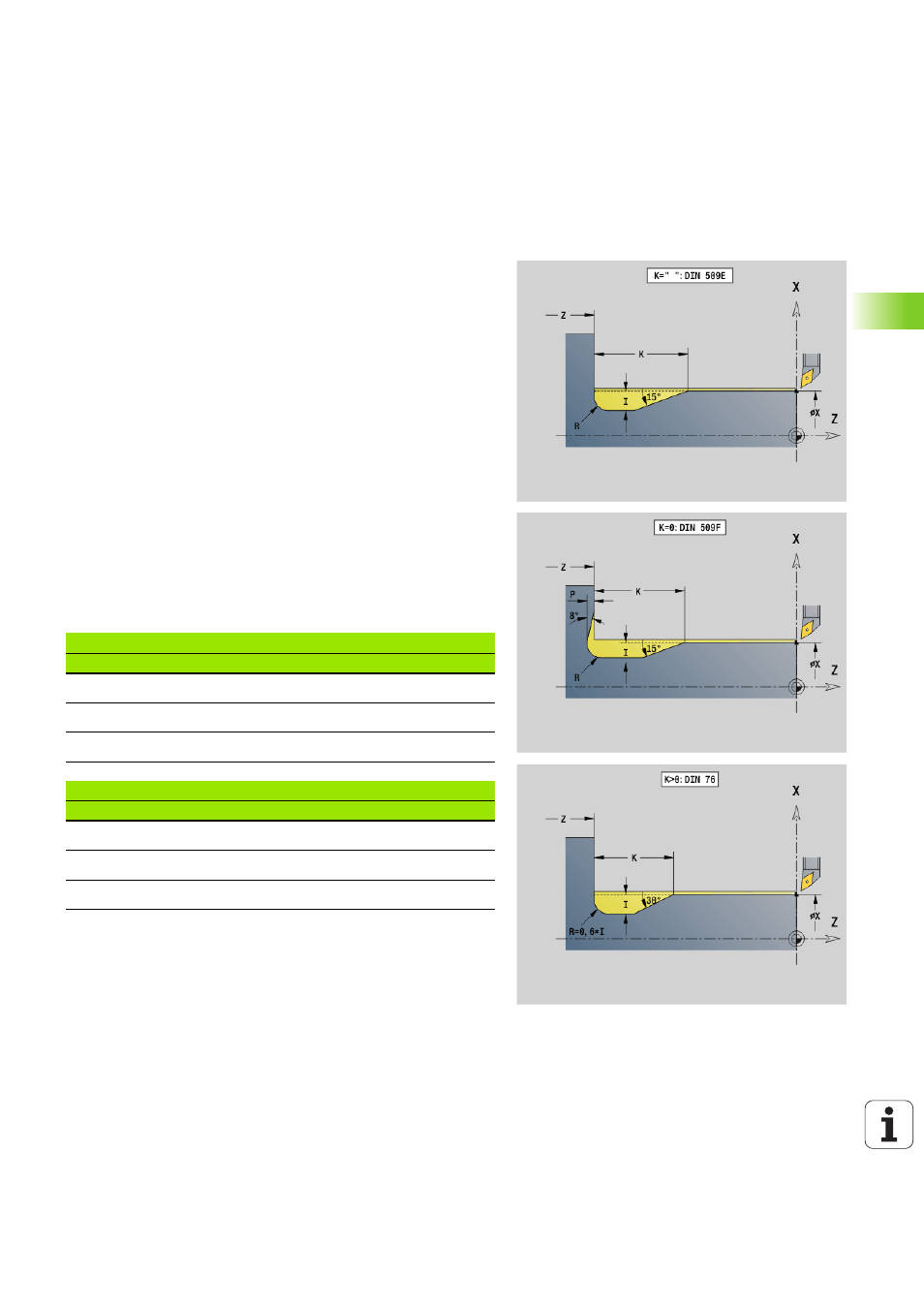

L'istruzione G85 realizza scarichi a norma DIN 509 E, DIN 509 F e DIN
76 (scarico filetto).
L'istruzione G85 lavora il cilindro sporgente, se si posiziona l'utensile
sul diametro X "prima" del cilindro.
Gli arrotondamenti dello scarico vengono eseguiti con il raggio 0,6 * I.
Parametri
X
Punto di arrivo (quota diametrale)
Z
Punto di arrivo
I
Profondità (quota radiale)
DIN 509 E, F: sovrametallo di rettifica (default: 0)
DIN 76: profondità scarico
K
Larghezza di scarico e tipo di scarico
K nessun inserimento: DIN 509 E
K=0: DIN 509 F
K\>0: larghezza scarico per DIN 76
E
Avanzamento ridotto per esecuzione scarico (default:
avanzamento attivo)
Parametro con Scarico DIN 509 E
Diametro
I
K
R
<= 18
0,25
2
0,6
\> 18 – 80
0,35
2,5
0,6
\> 80
0,45
4
1
Parametro con Scarico DIN 509 F
Diametro
I
K
R
P
<= 18
0,25
2
0,6
0,1
\> 18 – 80
0,35
2,5
0,6
0,2
\> 80
0,45
4
1
0,3
