HEIDENHAIN MANUALplus 620, CNC PILOT 640 123
2.7 Units - Finit
u
ra
Accesso al database tecnologico
 Tipo di lavorazione: finitura
 Parametri correlati: F, S, E

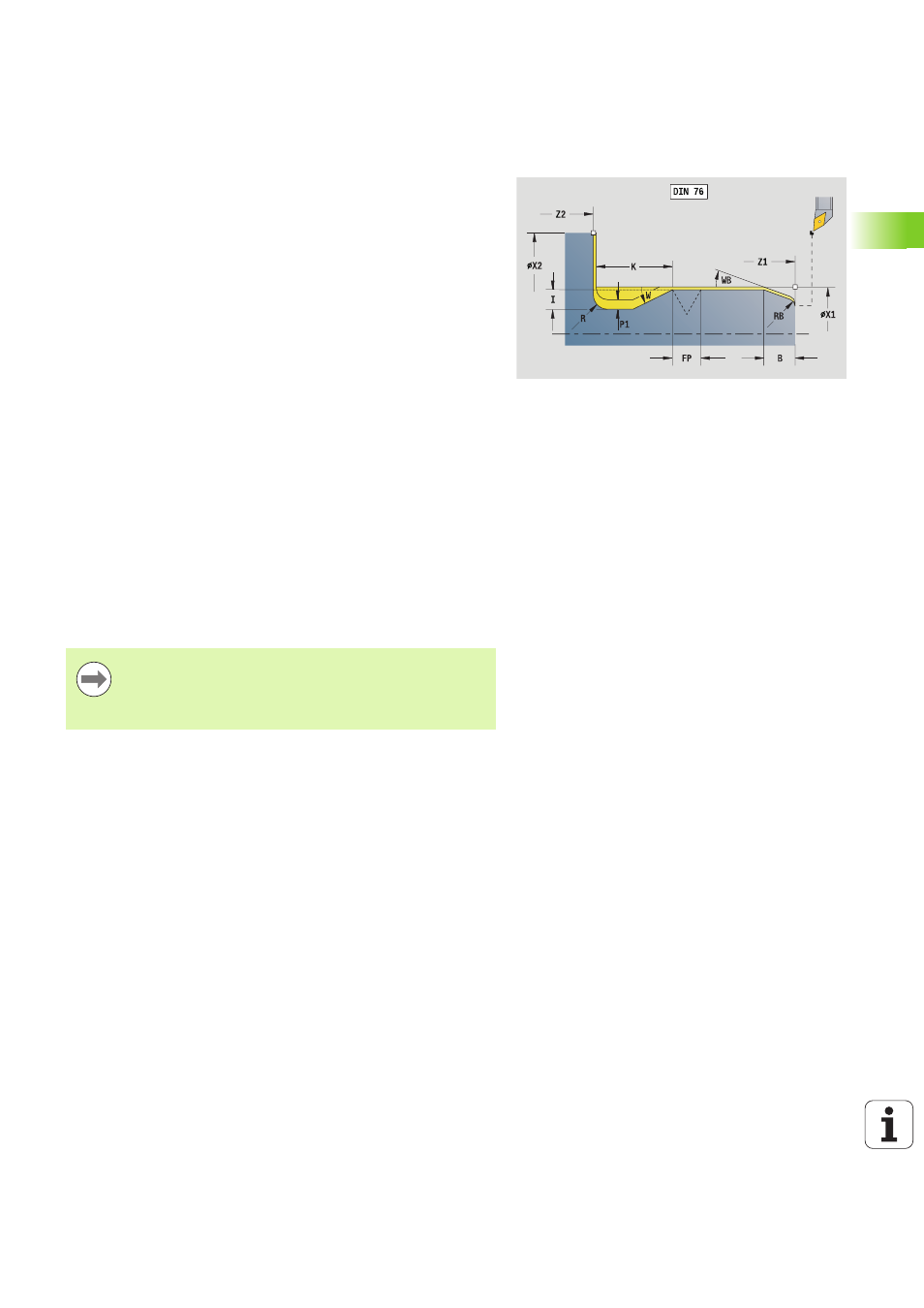

Maschera Forma G
FP
Passo filetto
I Diametro scarico (default: tabella standard)
K Lunghezza scarico (default: tabella standard)
W Angolo scarico (default: tabella standard 30°)
R Raggio scarico (default: tabella standard)
P1 Sovrametallo scarico
 Nessuna immissione: lavorazione in una passata
 P1\>0: suddivisione in pretornitura e tornitura finale; P1=
sovrametallo assiale; il sovrametallo radiale è sempre 0,1
mm
H Tipo di distacco
 0: al punto di part.
 1: fine sup. piana
Parametri aggiuntivi "Imbocco cilindrico"
B
Lunghezza imbocco cilindrico (nessun inserimento: nessun
imbocco)
WB Angolo imbocco (default: 45°)
RB Valore positivo: raggio arrotondamento, valore negativo:
smusso (nessuna immissione: nessun elemento)
E Avanzamento ridotto per l'entrata e l'imbocco. (default:
avanzamento attivo)
U Sovrametallo rettifica cilindro
Altre maschere: vedere pagina 60
 Lo scarico viene eseguito soltanto sull'asse
longitudinale in spigoli del profilo retti e paralleli all'asse.
 I parametri non programmati vengono determinati dal
Controllo numerico sulla base della tabella standard.
