244 Programmazione DIN
4.8 Pr
ofili della superficie cilindr
ica

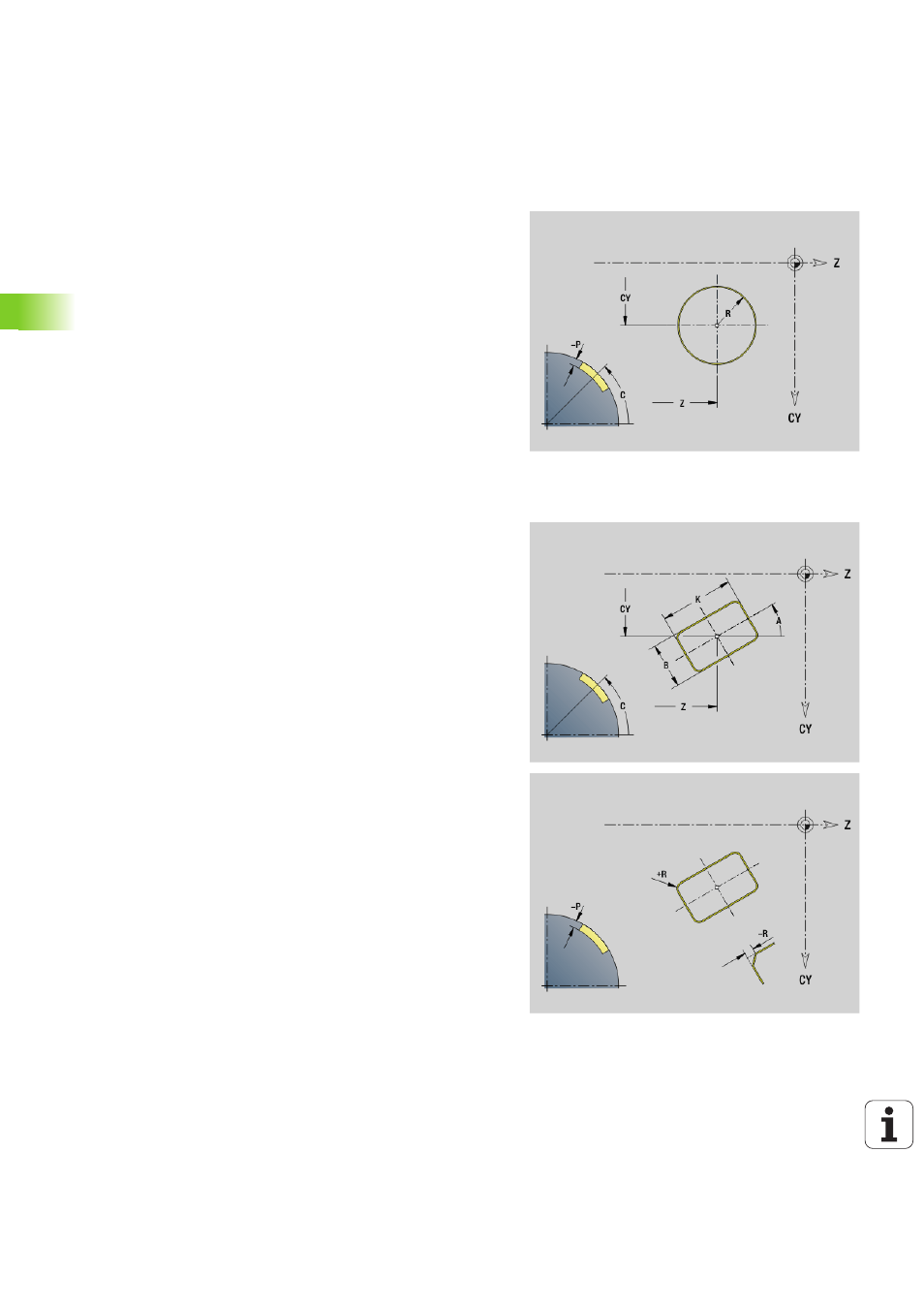

Cerchio completo superficie cilindrica G314-Geo
L'istruzione G314 definisce un cerchio completo in un profilo sulla
superficie cilindrica.
Rettangolo superficie cilindrica G315-Geo
L'istruzione G315 definisce un rettangolo in un profilo sulla superficie
cilindrica.
Parametri
Z
Centro
CY Centro come "quota percorso"; riferimento: sviluppo superficie
cilindrica con "diametro di riferimento"
C Centro (angolo)
R Raggio
P Profondità della tasca (default: "P" da G308)
Parametri
Z
Centro
CY Centro come "quota percorso"; riferimento: sviluppo superficie
cilindrica con "diametro di riferimento"
C Centro (angolo)
A Angolo rispetto all'asse Z (default: 0°)
K Lunghezza
B Larghezza
R Smusso/Arrotondamento (default: 0°)
 R\>0: raggio arrotondamento
 R<0: larghezza smusso
P Profondità della tasca (default: "P" da G308)
