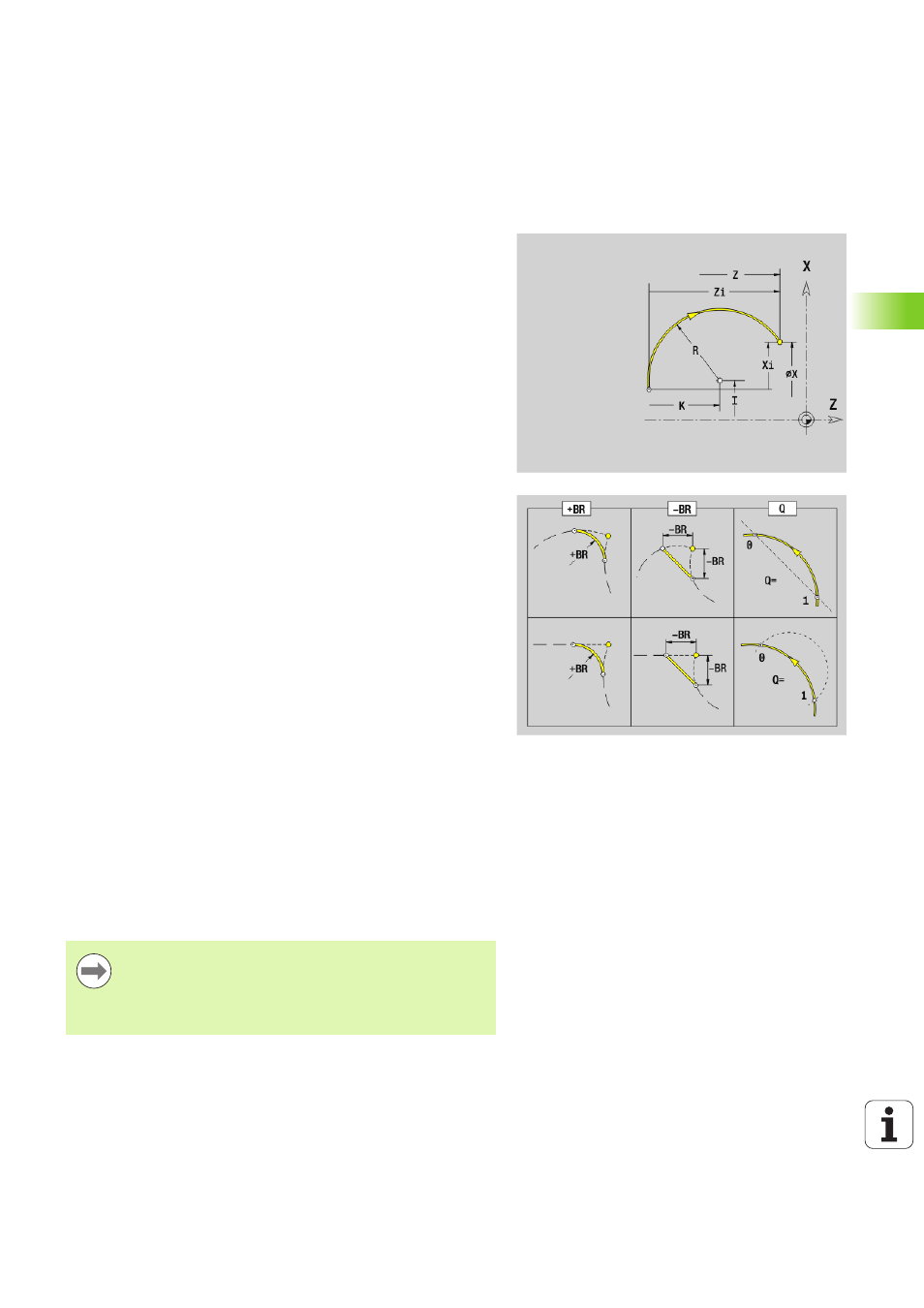

Arco di cerchio profilo di tornitura G12-Geo/G13-
Geo
L'istruzione G12/G13 definisce un arco di cerchio in un profilo di
tornitura con quota centro assoluta. Senso di rotazione (vedere la
grafica di supporto):
 G12: in senso orario
 G13: in senso antiorario
Parametri
X
Punto finale elemento di profilo (quota diametrale)
Z Punto finale elemento di profilo
I Centro (quota radiale)
K Centro
R Raggio
Q Punto d'intersezione. Punto finale se l'arco di cerchio interseca
una retta o un arco di cerchio (default: 0):
 0: punto d'intersezione vicino
 1: punto d'intersezione distante
BR Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
 Nessuna immissione: raccordo tangenziale
 BR=0: raccordo non tangenziale
 BR\>0: raggio arrotondamento
 BR<0: larghezza smusso
PZ Punto finale elemento di profilo (raggio polare; riferimento:
punto zero pezzo)
W Punto finale elemento di profilo (angolo polare; riferimento:
punto zero pezzo)
PM Centro (raggio polare; riferimento: punto zero pezzo)
WM Centro (angolo polare; riferimento: punto zero pezzo)
AR
Angolo di partenza (angolo tangenziale all'asse rotativo)
AN Angolo finale (angolo tangenziale all'asse rotativo)
BE, BF, BD, BP e BH (vedere "Attributi di lavorazione per elementi
geometrici" a pagina 201)
FP
Senza lavorazione elemento (necessario solo per TURN PLUS):
 0: senza lavorazione elemento fondamentale (retta)
 1: senza lavorazione elemento di sovrapposizione (ad es.
smusso o arrotondamento)
 2: senza lavorazione elemento base/di sovrapposizione
Programmazione
 X, Z: assoluto, incrementale, di tipo modale o "?"
 ARi: angolo con elemento precedente
 ANi: angolo con elemento successivo
