4.10 Movimenti lineari e circolari
movimento lineare G1

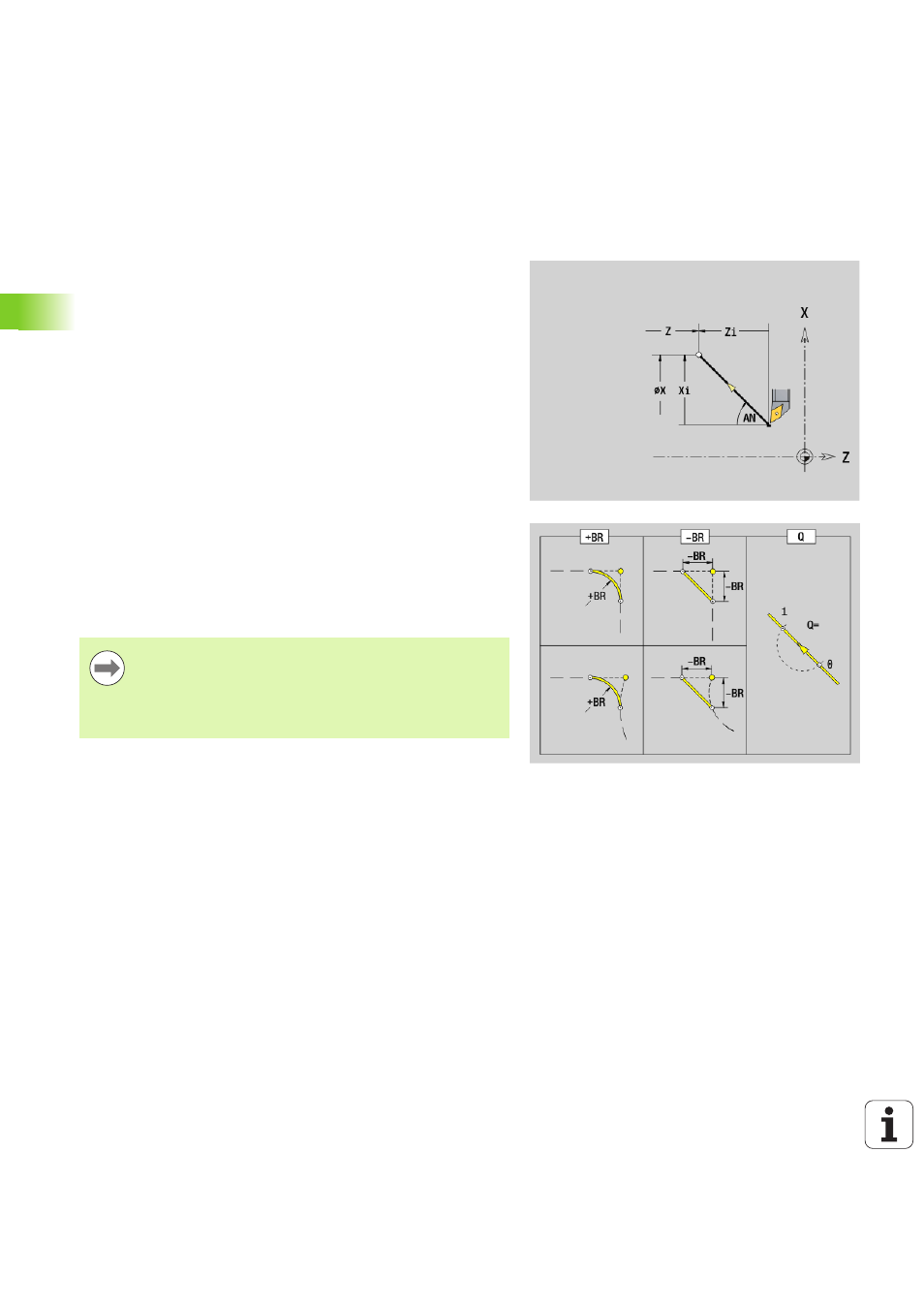

L'istruzione G1 trasla con avanzamento lineare al "Punto finale".
Parametri
X
Punto finale (quota diametrale)
Z Punto finale
AN Angolo (direzione angolare: vedere grafica di supporto)
Q Punto d'intersezione. Punto finale se l'elemento lineare
interseca un arco di cerchio (default: 0):
 0: punto d'intersezione vicino
 1: punto d'intersezione distante
BR Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
 Nessuna immissione: raccordo tangenziale
 BR=0: raccordo non tangenziale
 BR\>0: raggio arrotondamento
 BR<0: larghezza smusso
BE Fattore di avanzamento speciale per smusso/arrotondamento
(default: 1)
Avanzamento speciale = avanzamento attivo * BE (0 < BE <= 1)
Programmazione X, Z: assoluto, incrementale, modale o
"?"
Se sulla macchina sono disponibili altri assi, vengono
visualizzati ulteriori parametri di immissione, ad es. il
parametro B per l'asse B.
