358 Programmazione DIN
4.26 Cicli di fr
esat
ur
a

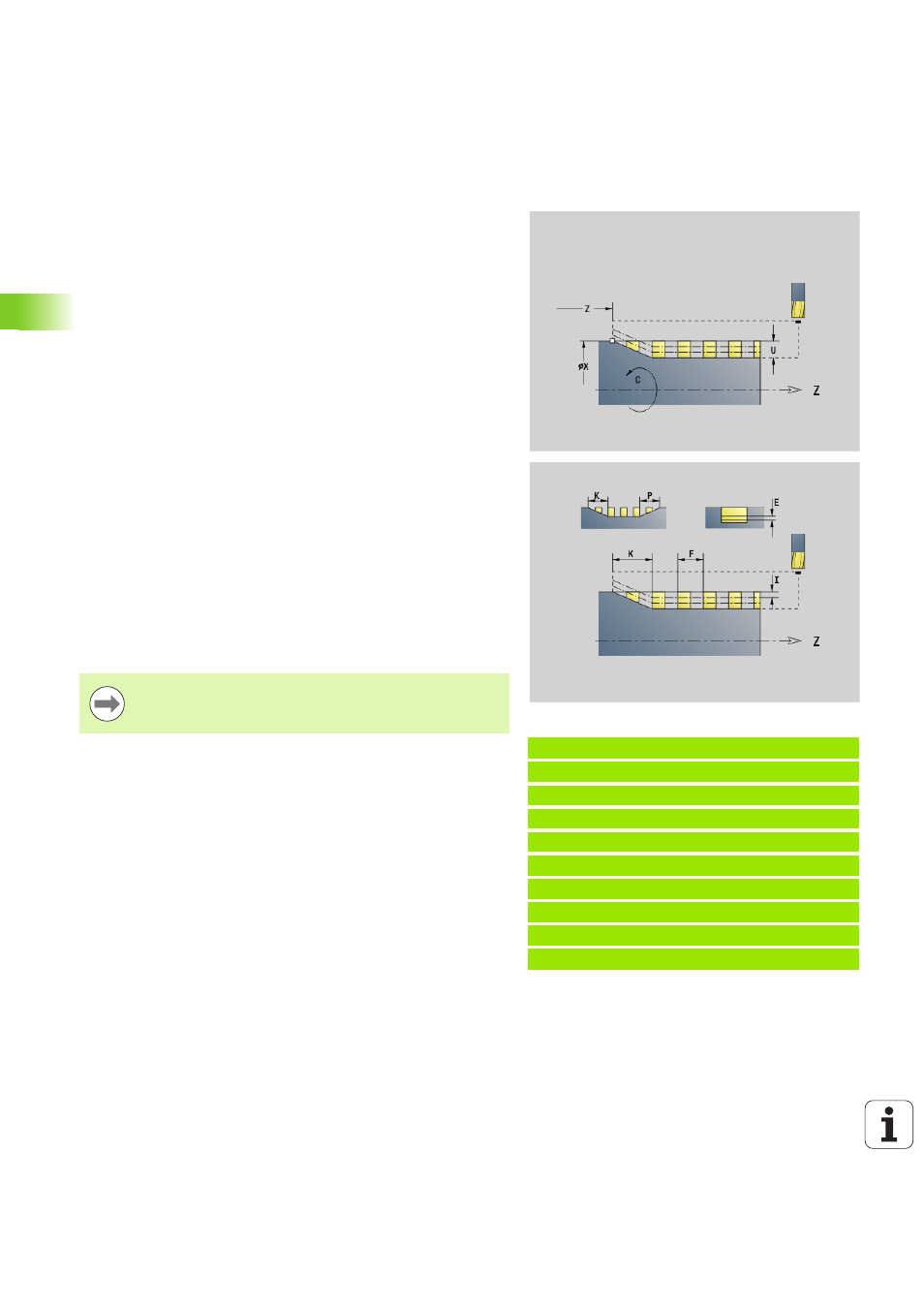

Fresatura scanalatura elicoidale G798
L'istruzione G798 fresa una scanalatura elicoidale a partire dalla
posizione attuale dell'utensile fino al Punto finale X, Z. La larghezza
della scanalatura corrisponde al diametro della fresa.
Incremento
 Il primo incremento viene eseguito con Incremento I.
 Il Controllo numerico calcola gli altri incrementi come segue:
incremento attuale = I * (1 – (n–1) * E)
(n: n-esimo incremento)
 La riduzione dell'incremento avviene fino a \>= 0,5 mm. Quindi ogni
incremento viene eseguito con 0,5 mm.
Beispiel: G798
%798.nc
[G798]
N1 T9 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X80 Z15
N5 G798 X80 Z-120 C0 F20 K20 U5 I1
N6 G100 Z2
N7 M15
END [FINE]
Parametri
X
Punto finale (quota diametrale) – (default: posizione X attuale)
Z Punto finale scanalatura
C Angolo di partenza
F Passo filettatura:
 F positivo: filettatura destrorsa
 F negativo: filettatura sinistrorsa
P Lunghezza di entrata – rampa a inizio scanalatura (default: 0)
K Lunghezza di uscita – rampa a fine scanalatura (default: 0)
U Profondità di filettatura
I Incremento massimo (default: profondità totale in un
incremento)
E Valore di riduzione per riduzione incremento (default: 1)
D Numero di principi
Una scanalatura elicoidale può essere fresata
esclusivamente all'esterno.
