HEIDENHAIN MANUALplus 620, CNC PILOT 640
281
4.1
7
Cicli di t
o
rn
it
ur
a r
if
e
ri
ti al pr
ofilo

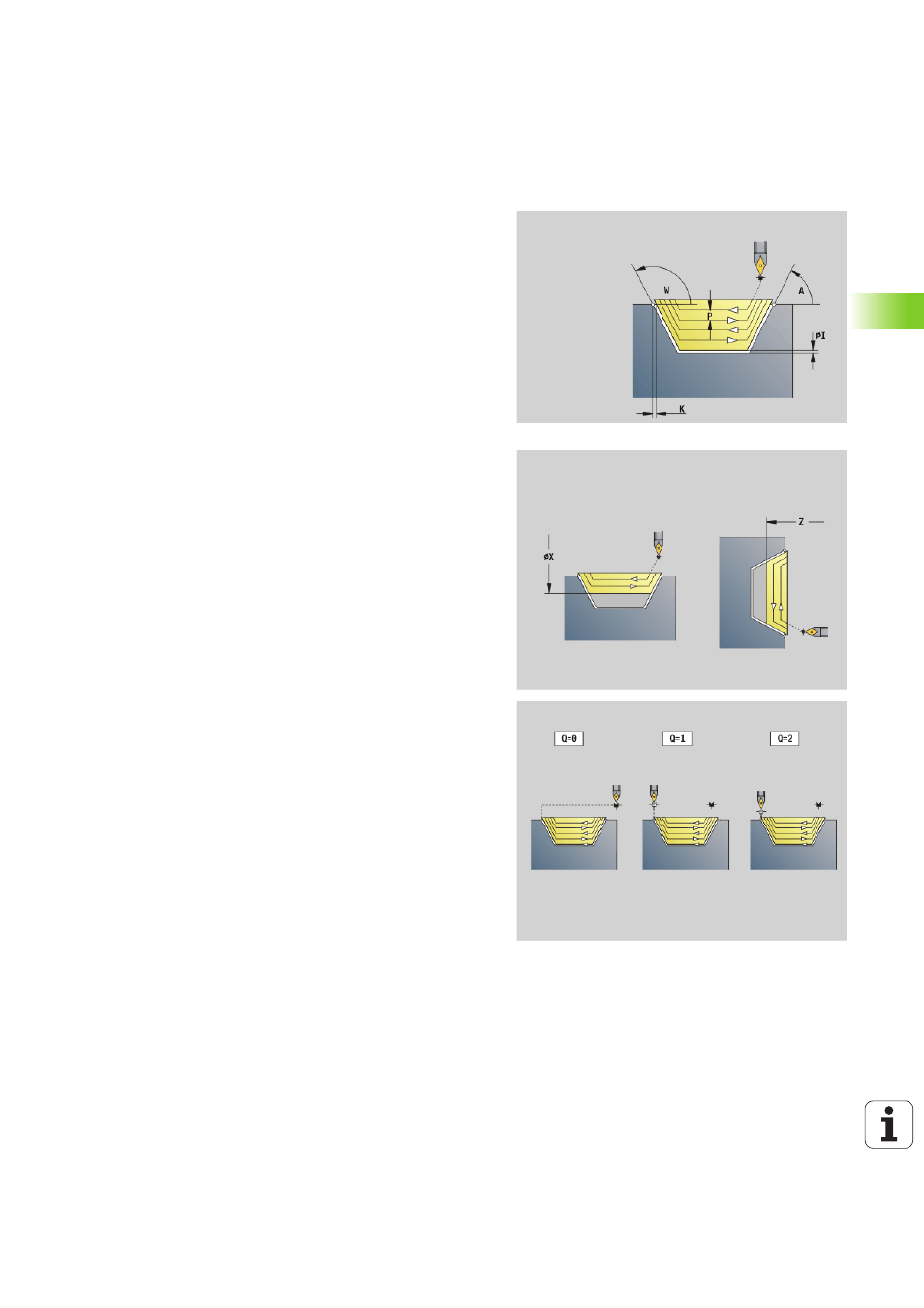

Parallelo al profilo con utensile neutro G835
L'istruzione G835 lavora l'area del profilo descritta in "ID" o da "NS, NE"
parallelamente al profilo e in senso bidirezionale (vedere "Lavorare con
i cicli riferiti al profilo" a pagina 270). Il profilo da lavorare può contenere
diverse cavità. Se necessario, è possibile suddividere la superficie di
lavorazione in diverse aree.
Parametri
ID
Profilo ausiliario - Numero di identificazione del profilo da
lavorare
NS
Numero di blocco iniziale (inizio della sezione del profilo)
NE
Numero di blocco finale (fine della sezione del profilo)
NE non programmato: l'elemento del profilo NS viene
lavorato nella direzione di definizione del profilo.
NS=NE programmato: l'elemento del profilo NS viene
lavorato in senso contrario alla direzione di definizione del
profilo.
P
Incremento massimo
I
Sovrametallo in direzione X (quota diametrale) – (default: 0)
K
Sovrametallo in direzione Z (default: 0)
X
Limitazione di taglio in direzione X (quota diametrale) – (default:
nessuna limitazione di taglio)
Z
Limitazione di taglio in direzione Z (default: nessuna limitazione
di taglio)
A
Angolo di avvicinamento (riferimento: asse Z) – (default: 0°/
180°; parallelo all'asse Z o con utensili radiali paralleli all'asse X)
W
Angolo di allontanamento (riferimento: asse Z) – (default: 90°/
270°; perpendicolare all'asse Z o con utensili radiali
perpendicolare all'asse X)
Q
Tipo di svincolo alla fine del ciclo (default: 0)
0: ritorno al punto di partenza (prima in direzione X, poi Z)
1: posizionamento davanti al profilo finito
2: sollevamento a distanza di sicurezza e arresto
V
Identificativo inizio/fine (default: 0). Uno smusso/
arrotondamento viene lavorato:
0: all'inizio e alla fine
1: all'inizio
2: alla fine
3: nessuna lavorazione
4: viene lavorato uno smusso/arrotondamento – non un
elemento fondamentale (presupposto: sezione del profilo
con un elemento)
