546 Programmazione DIN per l'asse Y
6.8 Esempio di pr
ogr
amma
6.8 Esempio di programma
lavorare con l'asse Y

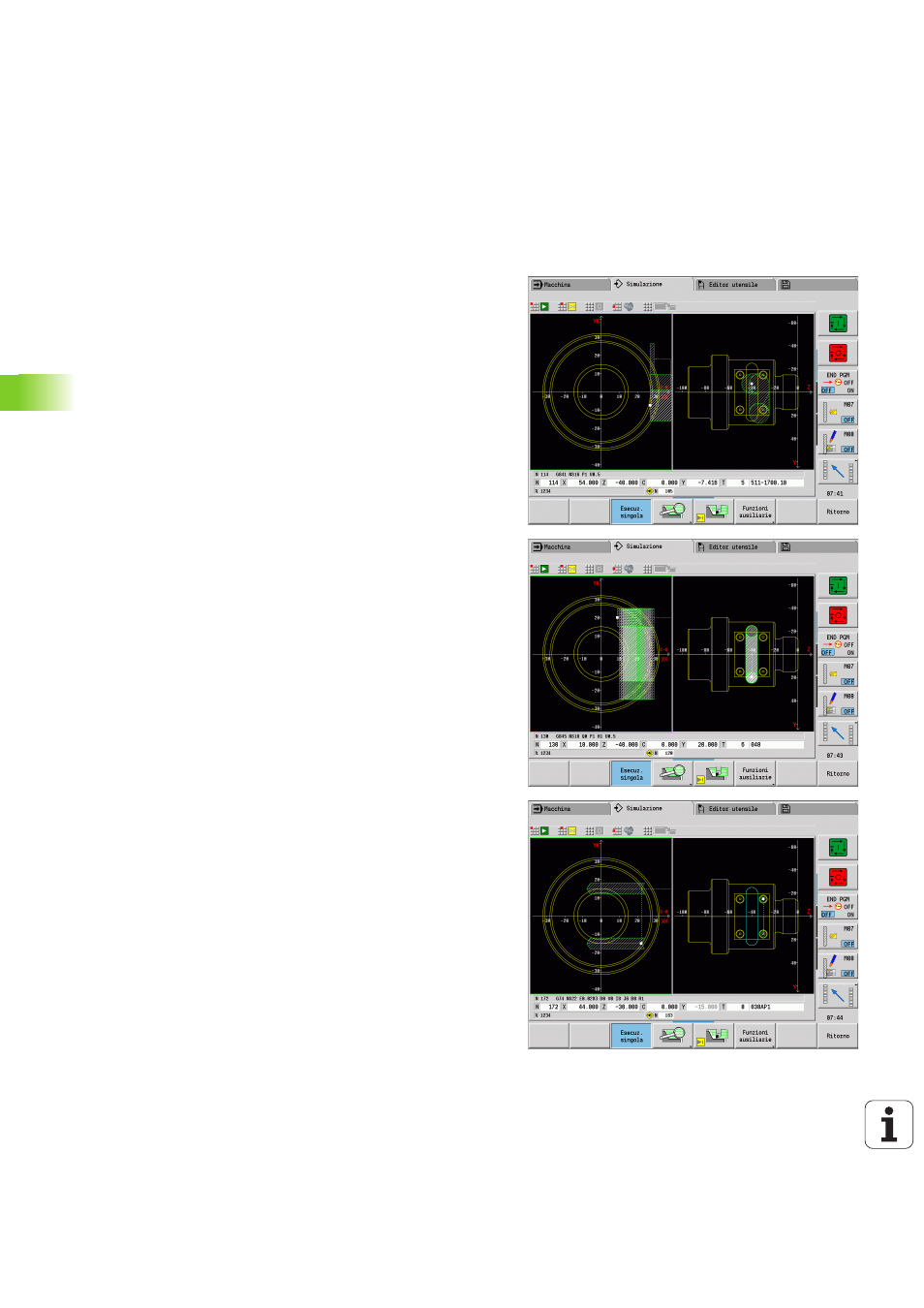

I profili di fresatura e foratura nel programma NC seguente sono
concatenati. Sulla superficie singola viene eseguita una scanalatura
lineare. Sulla stessa superficie singola a sinistra e a destra accanto alla
scanalatura viene posizionata una sagoma di foratura con
rispettivamente due fori.
Innanzitutto viene eseguita la tornitura poi viene eseguita la fresatura
della "superficie singola". Successivamente si realizza la scanalatura
lineare con la Unit "Fresatura tasca superficie cilindrica Y". Con le altre
Unit inizialmente viene eseguita la centratura, poi la foratura delle
sagome di fori e successivamente vengono eseguite le maschiature.
