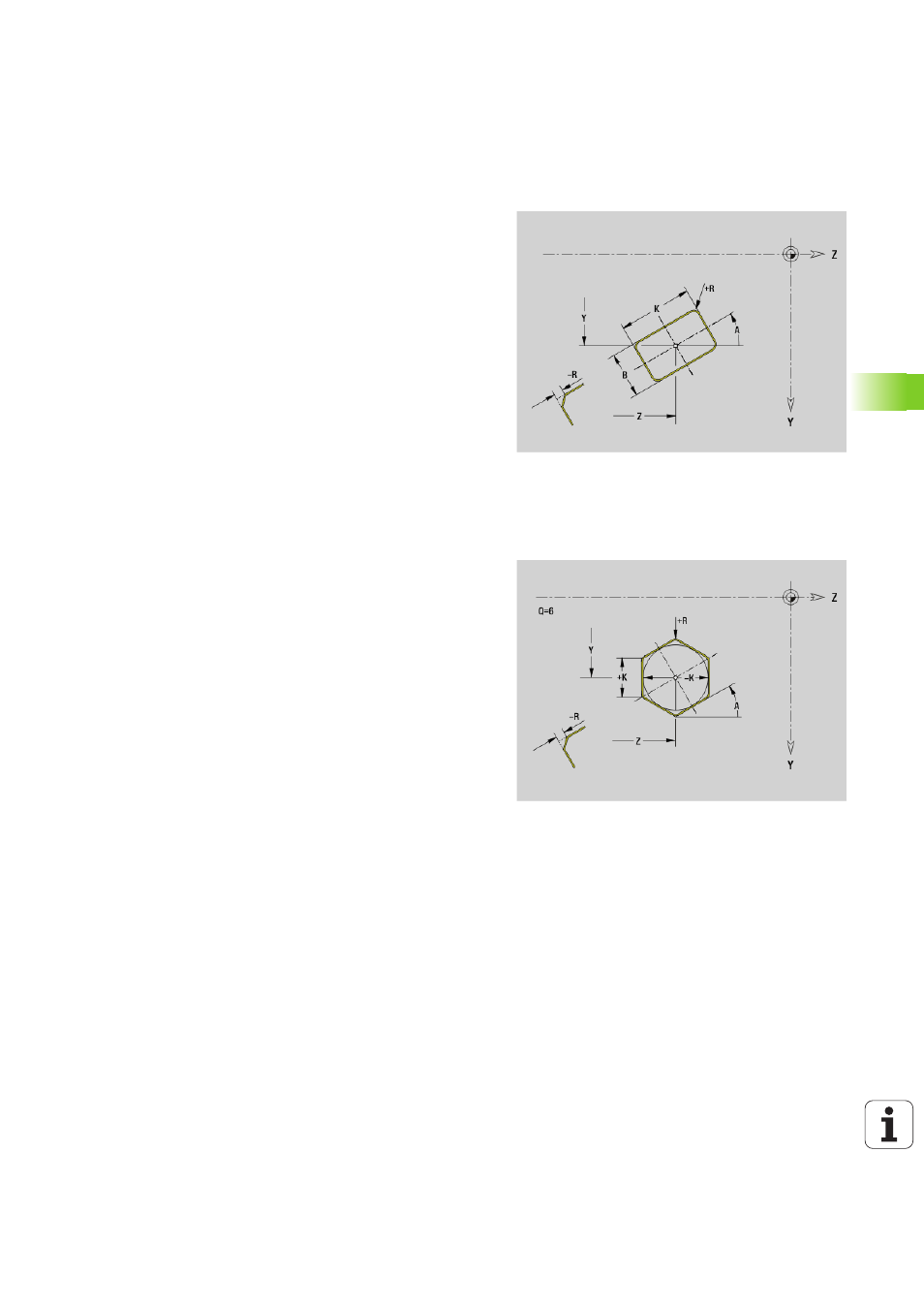

Rettangolo piano YZ G385-Geo
G385 definisce un rettangolo nel piano YZ.
Poligono piano YZ G387-Geo
G387 definisce un poligono regolare nel piano YZ.
Parametri
Y
Centro del rettangolo
Z Centro del rettangolo
X Diametro di riferimento
 Nessun inserimento: "X" dall'identificativo di sezione
 "X" sovrascrive la quota "X" specificata nell'identificativo di
sezione
A Angolo di posizione riferimento: asse Z positivo; default: 0°
K Lunghezza del rettangolo
B Larghezza del rettangolo
R Smusso/Arrotondamento (default: 0)
 R\>0: raggio arrotondamento
 R<0: larghezza smusso
P Profondità della tasca (default: "P" da G308)
Parametri
Y
Centro del poligono
Z Centro del poligono
X Diametro di riferimento
 Nessun inserimento: "X" dall'identificativo di sezione
 "X" sovrascrive la quota "X" specificata nell'identificativo di
sezione
Q Numero degli spigoli (Q \>= 3)
A Angolo di posizione riferimento: asse Z positivo; default: 0°
K Lunghezza lato/Apertura chiave
 K\>0: lunghezza lato
 K<0: apertura chiave (diametro interno)
R Smusso/Arrotondamento – default: 0
 R\>0: raggio arrotondamento
 R<0: larghezza smusso
P Profondità della tasca (default: "P" da G308)
