Lineare superficie frontale/posteriore G101

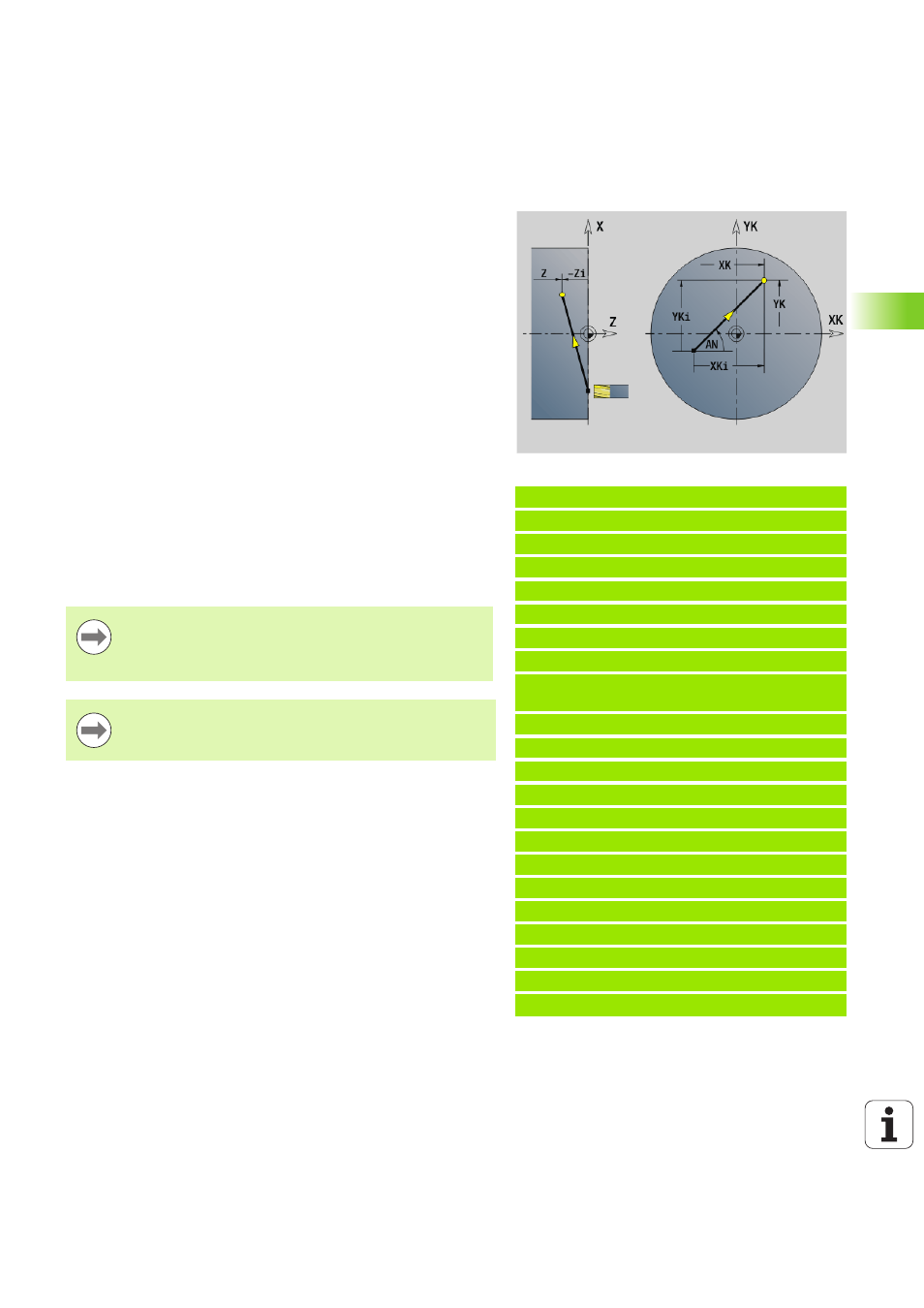

G101 sposta con avanzamento lineare al "Punto finale".
Beispiel: G101
. . .
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G100 XK50 YK0
N6 G1 Z-5
N7 G42 Q1
N8 G101 XK40 [Percorso lineare superficie
frontale]
N9 G101 YK30
N10 G103 XK30 YK40 R10
N11 G101 XK-30
N12 G103 XK-40 YK30 R10
N13 G101 YK-30
N14 G103 XK-30 YK-40 R10
N15 G101 XK30
N16 G103 XK40 YK-30 R10
N17 G101 YK0
N18 G100 XK110 G40
N19 G0 X120 Z50
N20 M15
. . .
Parametri
X
Punto finale (quota diametrale)
C Angolo finale – Direzione angolare: vedere grafica di supporto
XK Punto finale (cartesiano)
YK Punto finale (cartesiano)
Z Punto finale (default: posizione Z attuale)
Parametri per descrizione geometrica (G80)
AN
Angolo rispetto ad asse XK positivo
BR Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
 Nessuna immissione: raccordo tangenziale
 BR=0: raccordo non tangenziale
 BR\>0: raggio arrotondamento
 BR<0: larghezza smusso
Q Punto d'intersezione. Punto finale se l'elemento lineare
interseca un arco di cerchio (default: 0):
 Q=0: punto d'intersezione vicino
 Q=1: punto d'intersezione distante
Programmazione:
 X, C, XK, YK, Z: assoluto, incrementale o modale
 Programmare X–C o XK–YK
I parametri AN, BR e Q devono essere impiegati soltanto
in una descrizione geometrica conclusa con G80 e per un
ciclo.
