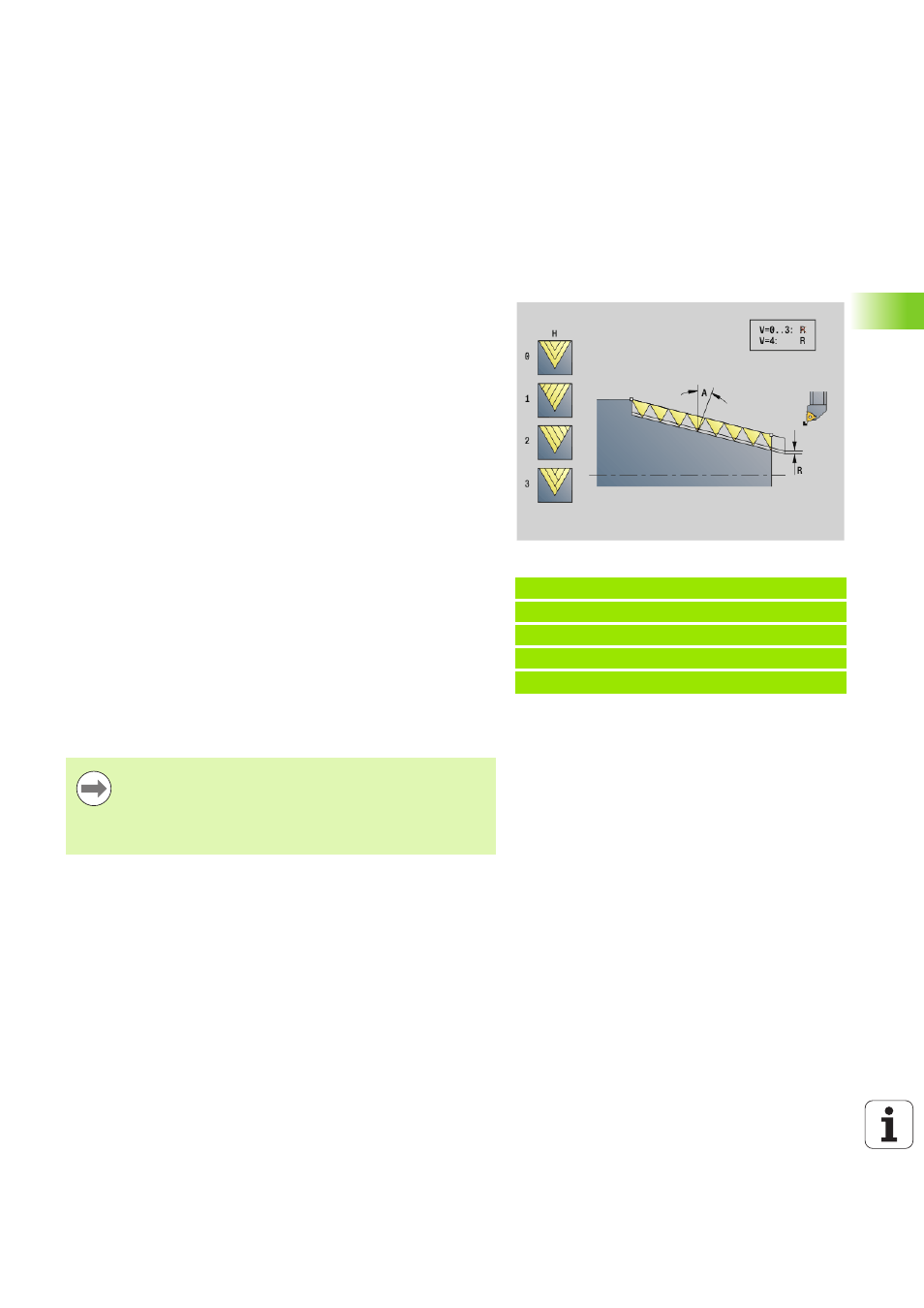

HEIDENHAIN MANUALplus 620, CNC PILOT 640 309
4.1
9
Cicli di filet
tat
ur
a
Il ciclo determina la filettatura in base a "Punto finale filetto",
"Profondità filetto" e posizione utensile attuale.
Primo incremento = "Resto" della divisione profondità filettatura/
profondità di taglio.
Filettatura radiale: per filettature radiali utilizzare G31 con definizione
del profilo.
W Angolo al cono (campo: –45° < W < 45°) – (default: 0)
Posizione filettatura conica in riferimento all'asse longitudinale
o trasversale.
 W\>0: profilo ascendente (in direzione di lavorazione)
 W<0: profilo discendente
Parametri
Beispiel: G32
. . .
N1 T4 G97 S800 M3
N2 G0 X16 Z4
N3 G32 X16 Z-29 F1.5 [Filettatura]
. . .
Parametri
C
Angolo di partenza (l'inizio della filettatura è definito rispetto a
elementi del profilo non simmetrici alla rotazione) – (default: 0)
A Angolo di accostamento (default: 30°).
R Passate residue (default: 0)
 0 suddivisione "ultima passata" in 1/2, 1/4, 1/8 e 1/8.
 1: senza configurazione di taglio residua
E Passo variabile (attualmente non attivo)
Q Numero di passate a vuoto dopo l'ultima passata (per ridurre la
pressione di taglio alla base del filetto) – (default: 0)
D Numero di principi per filetti a più principi
J Direzione di riferimento
 Nessun inserimento: viene determinata la direzione di
riferimento dal primo elemento del profilo.
 J=0: filetto assiale
 J=1: filetto radiale
 "Stop ciclo" – Il Controllo numerico solleva l'utensile dalla
passata di filettatura e arresta quindi tutti i movimenti.
(movimento di sollevamento: parametro di
configurazione OEM: cfgGlobalProperties-threadliftoff).
 Il potenziometro avanzamento non è attivo.
Esecuzione del ciclo
1
Calcolo della configurazione di taglio.
2 Esecuzione di una passata di filettatura.
3 Ritorno in rapido e incremento per la successiva passata.
4 Ripetizione di 2...3, fino a completare la filettatura.
5 Esecuzione delle passate a vuoto.
6 Ritorno al punto di partenza.
