518 Programmazione DIN per l'asse Y
6.3 Pr
ofili del piano YZ

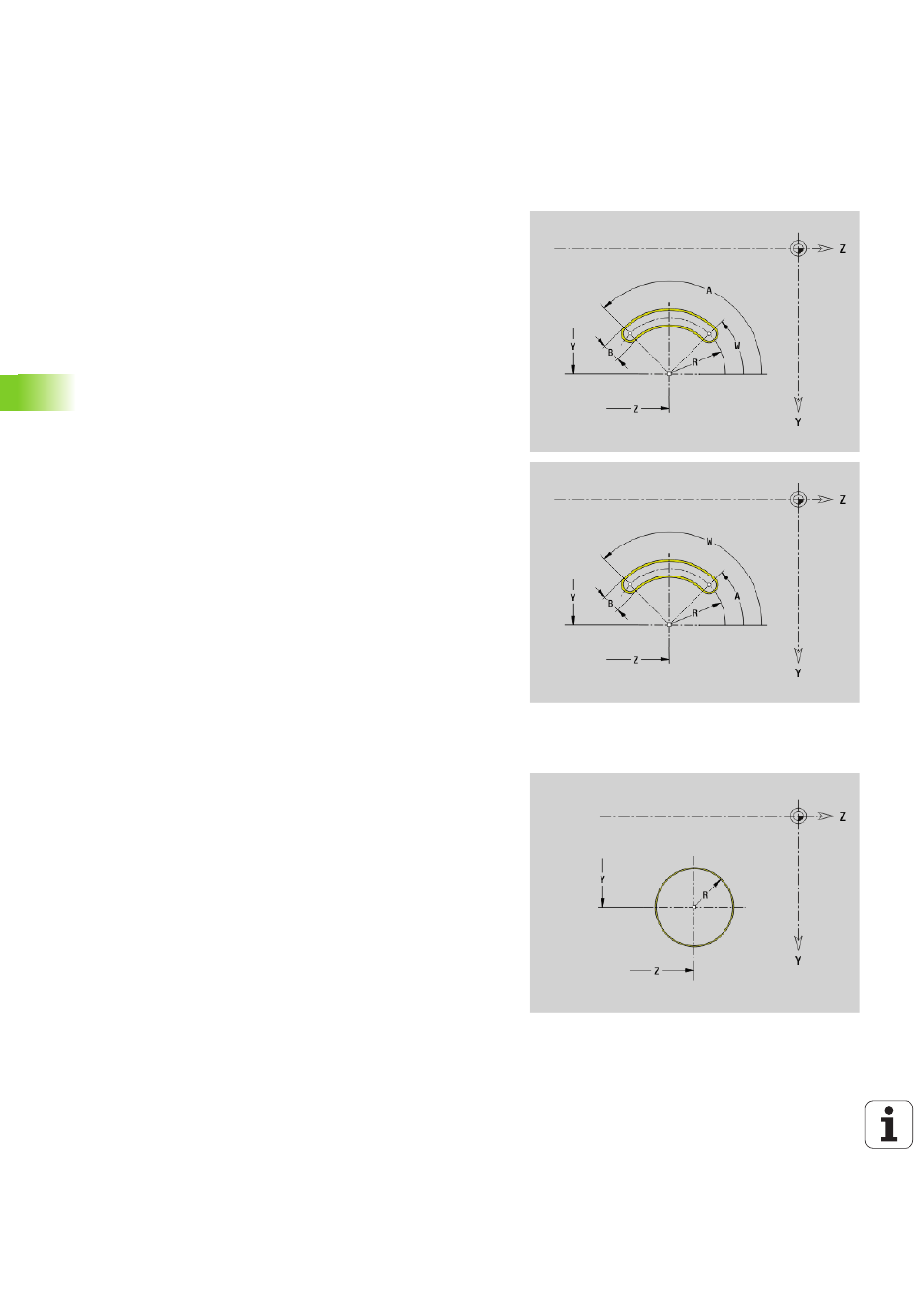

Scanalatura circolare piano YZ G382/G383-Geo
G382/G383 definisce una scanalatura circolare nel piano YZ.
 G382: scanalatura circolare in senso orario
 G383: scanalatura circolare in senso antiorario
Cerchio completo piano YZ G384-Geo
G384 definisce un cerchio completo nel piano YZ.
Parametri
Y
Centro della curva della scanalatura
Z Centro della curva della scanalatura
X Diametro di riferimento
 Nessun inserimento: "X" dall'identificativo di sezione
 "X" sovrascrive la quota "X" specificata nell'identificativo di
sezione
R Raggio (riferimento: traiettoria del centro della scanalatura)
A Angolo iniziale (riferimento: asse X; default: 0°)
W Angolo finale (riferimento: asse X; default: 0°)
B Ampiezza della scanalatura
P Profondità della tasca (default: "P" da G308)
Parametri
Y
Centro del cerchio
Z Centro del cerchio
X Diametro di riferimento
 Nessun inserimento: "X" dall'identificativo di sezione
 "X" sovrascrive la quota "X" specificata nell'identificativo di
sezione
R Raggio del cerchio
P Profondità della tasca (default: "P" da G308)
