HEIDENHAIN MANUALplus 620, CNC PILOT 640 509
6.2 Pr
ofili del piano XY

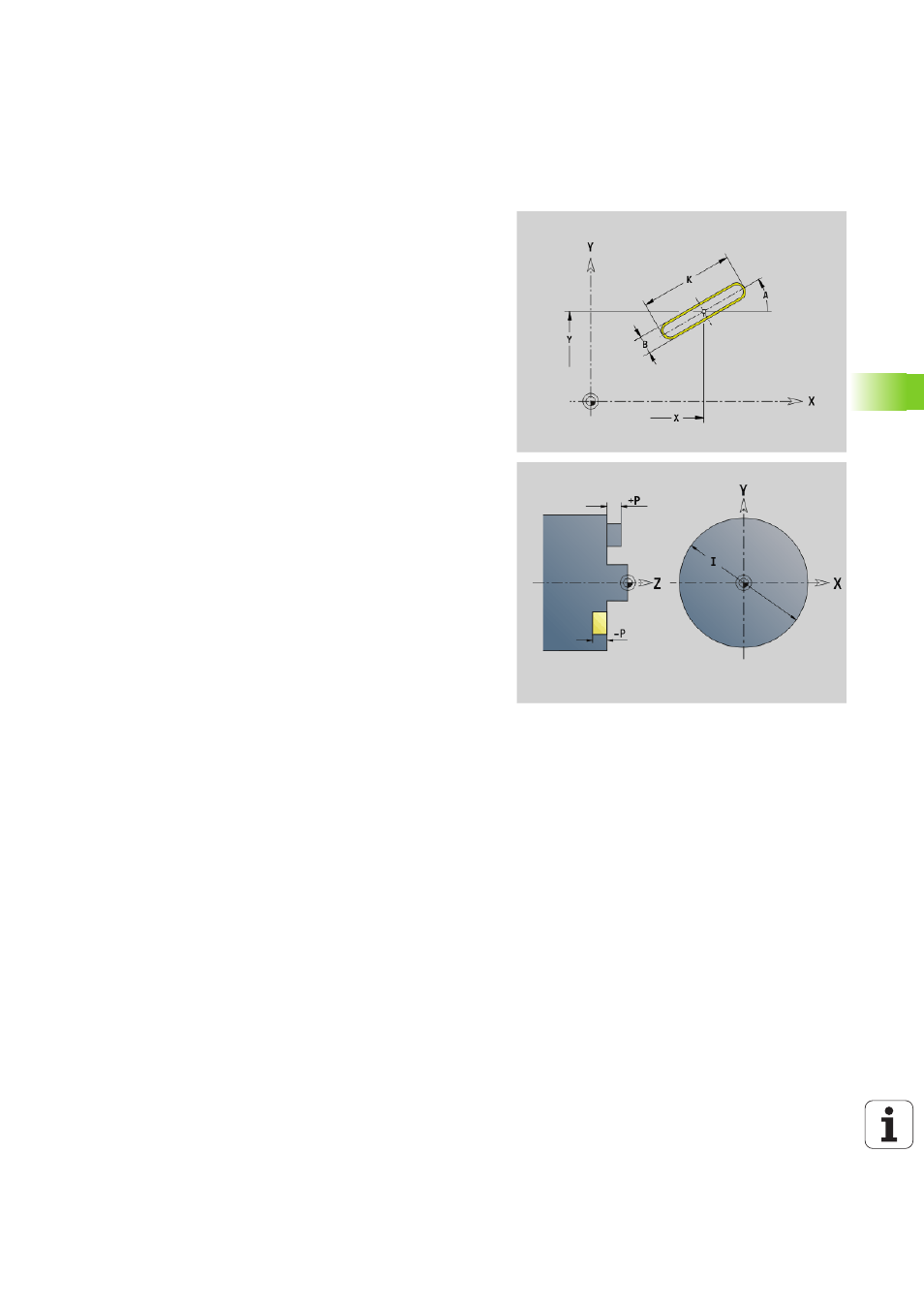

Scanalatura lineare piano XY G371-Geo
G371 definisce una scanalatura lineare nel piano XY.
Parametri
X
Centro della scanalatura (quota radiale)
Y Centro della scanalatura
K Lunghezza della scanalatura
B Ampiezza della scanalatura
A Angolo finale (riferimento: asse X positivo; default: 0°)
P Profondità/Altezza (default: "P" da G308)
 P<0: tasca
 P\>0: isola
I Diametro di limitazione (per la limitazione di taglio)
 Nessun inserimento: "X" dall'identificativo di sezione
 "I" sovrascrive "X" dall'identificativo di sezione
