350 Programmazione DIN
4.26 Cicli di fr
esat
ur
a
Scanalatura lineare superficie frontale G791
L'istruzione G791 fresa una scanalatura dalla posizione attuale
dell'utensile fino al punto finale. La larghezza della scanalatura
corrisponde al diametro della fresa. Non viene considerato alcun
sovrametallo.

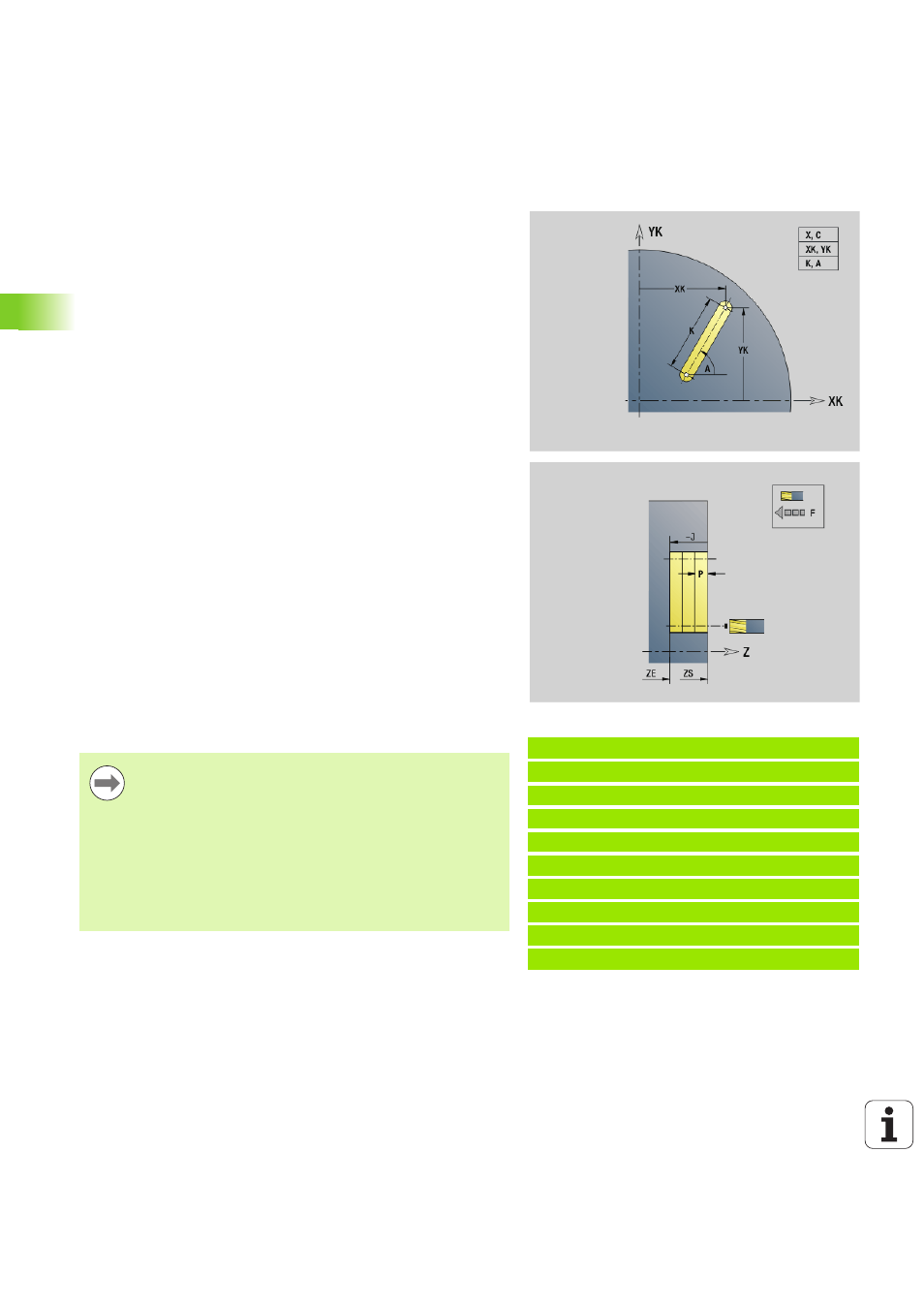

Combinazioni di parametri per la definizione del punto finale: vedere
figura
Combinazioni di parametri per la definizione del piano di fresatura:
 Fondo fresatura ZE, spigolo superiore fresatura ZS
 Fondo fresatura ZE, profondità fresatura J
 Spigolo superiore fresatura ZS, profondità fresatura J
 Fondo fresatura ZE
Beispiel: G791
%791.nc
[G791]
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G100 XK20 YK5
N6 G791 XK30 YK5 ZE-5 J5 P2
N7 M15
END [FINE]
Parametri
X
Punto finale della scanalatura in coordinate polari (quota
diametrale)
C Angolo finale. Punto finale della scanalatura in coordinate polari
(direzione angolare: vedere grafica di supporto)
XK Punto finale scanalatura (cartesiano)
YK Punto finale scanalatura (cartesiano)
K Lunghezza scanalatura in riferimento al centro della fresa
A Angolo scanalatura (riferimento: vedere grafica di supporto)
ZE Fondo fresatura
ZS Spigolo superiore fresatura
J Profondità di fresatura
 J\>0: direzione di accostamento –Z
 J<0: direzione di accostamento +Z
P Incremento massimo (default: profondità totale in un
incremento)
F Avanzamento di accostamento (default: avanzamento attivo)
 Orientare il mandrino nella posizione angolare
desiderata prima della chiamata dell'istruzione G791.
 Se si impiega soltanto un orientamento di
posizionamento mandrino (senza asse C), viene
realizzata una scanalatura assiale, concentrica all'asse
rotativo.
 Se sono definiti J o ZS, il ciclo prosegue in Z fino alla
distanza di sicurezza e fresa quindi la scanalatura. Se J e
ZS non sono definiti, il ciclo fresa a partire dalla posizione
utensile attuale.
