77 HEIDENHAIN TNC 410

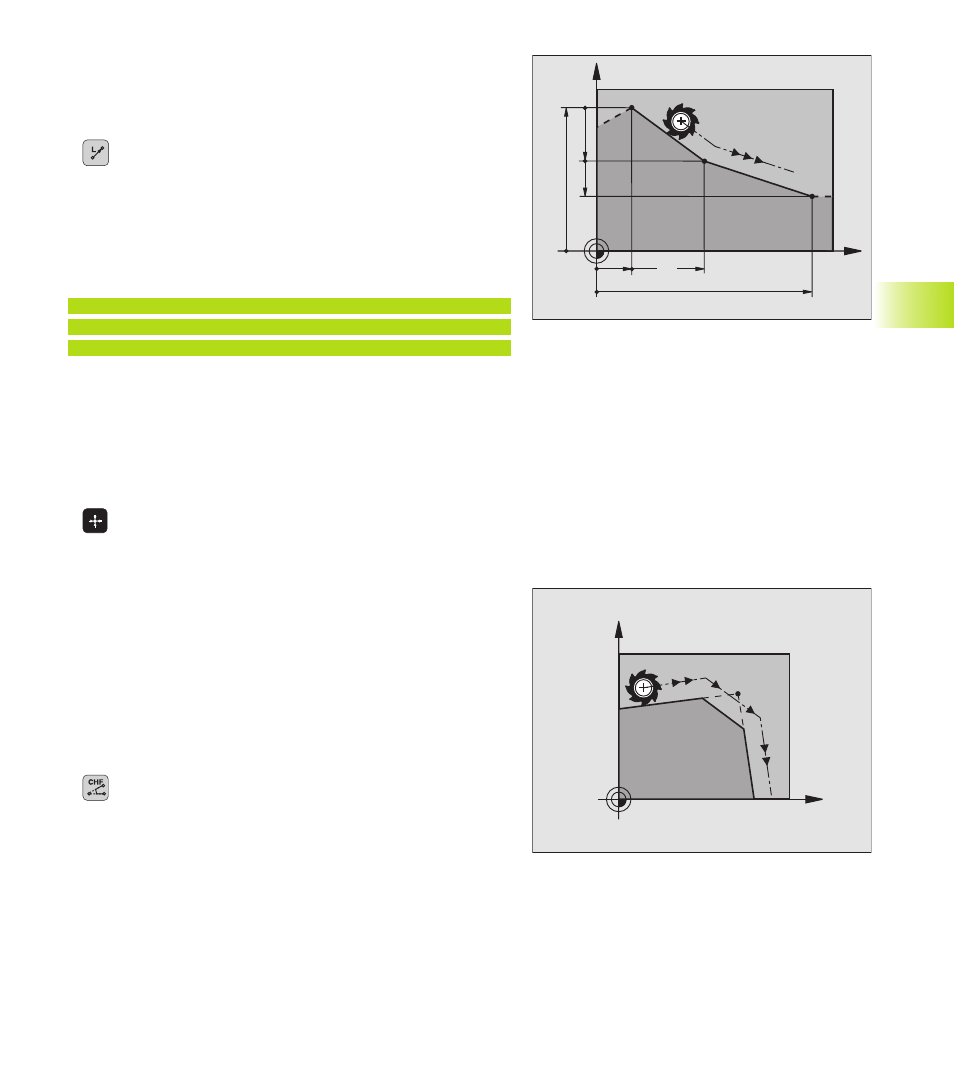

Retta L
Il TNC sposta l’utensile su una retta dalla sua posizione attuale al
punto finale della retta. Il punto di partenza corrisponde al punto
finale del blocco precedente.
ú Inserire le COORDINATE del punto finale della retta
Ove necessario:
ú CORREZIONE RAGGIO RL/RR/R0
ú Avanzamento F
ú FUNZIONE AUSILIARIA M
Esempi di blocchi NC
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Conferma della posizione reale
Le coordinate della posizione reale dell'utensile possono essere
confermate all'interno di un blocco di posizionamento:
ú Selezionare il modo operativo EDITING/MEMORIZZAZIONE
PROGRAMMA
ú Aprire un nuovo blocco o portare il campo chiaro su una
coordinata all'interno di un blocco esistente
ú Premere il tasto ”Conferma della posizione reale”: il
TNC confermerà la coordinata sulla quale si trova il
campo chiaro
Inserimento di uno smusso CHF tra due rette
Gli spigoli di un profilo che risultano dall’intersezione di due rette,
possono essere smussati.
■ Nei blocchi lineari prima e dopo il blocco CHF si devono
programmare entrambe le coordinate del piano nel quale verrà
eseguito lo smusso
■ La correzione del raggio prima e dopo il blocco CHF deve essere
uguale
■ Lo smusso deve poter essere eseguito con l’utensile attuale
ú SMUSSO: inserire la lunghezza dello smusso
Ove necessario:
ú Avanzamento F (attivo solo nel blocco CHF)
Tenere presente le avvertenze della pagina successiva!
X
Y
60
15
40
10
10
20
X
Y
6.4 T
raiet
to
rie – Coor
dinat
e car
tesiane
