153
HEIDENHAIN TNC 410
8.4 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
ur
e

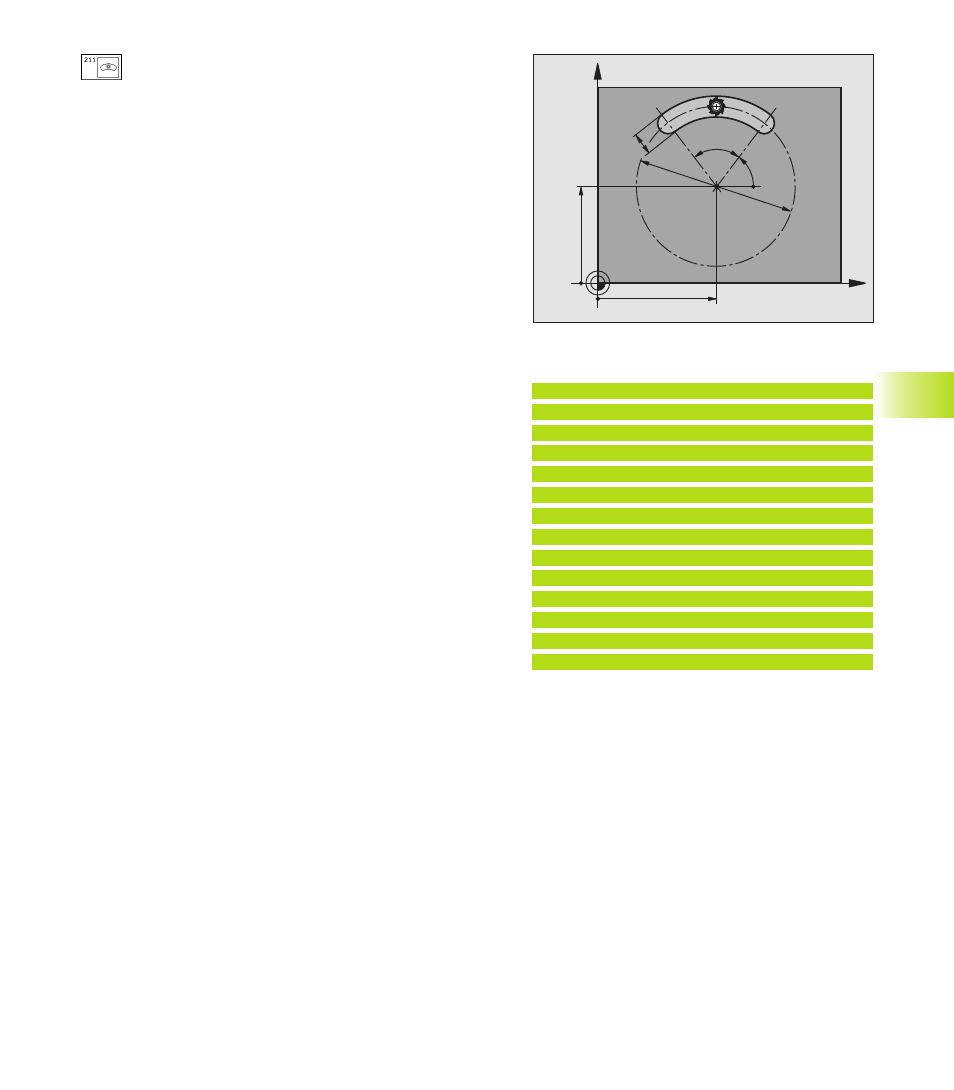

X
Y
Q217
Q216
Q248
Q245
Q219
Q244
ú
DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo
ú
PROFONDITA’ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo della scanalatura
ú
AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in mm/
min
ú
PROFONDITA’ DI ACCOSTAMENTO Q202
(incrementale): quota complessiva alla quale l’utensile
nell'asse del mandrino viene accostato con moto
alternato
ú
AMBITO DI LAVORAZIONE (0/1/2) Q215: definizione
dell'ambito di lavorazione:
0: Sgrossatura e finitura
1: Solo sgrossatura
2: Solo finitura
ú
COORD. SUPERFICIE DEL PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú
2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata Z che esclude una collisione tra l’utensile e
il pezzo (il dispositivo di serraggio)
ú
CENTRO 1º ASSE Q216 (assoluto): centro della
scanalatura nell’asse principale nel piano di lavoro
ú
CENTRO 2º ASSE Q217 (assoluto): centro della
scanalatura nell’asse secondario del piano di lavoro
ú
DIAMETRO RETICOLO Q244: inserire il diametro del
cerchio primitivo
ú
LUNGHEZZA 2º LATO Q219: inserire la larghezza della
scanalatura; se la larghezza è uguale al diamentro
dell’utensile, il TNC esegue solo la sgrossatura
(fresatura di asole)
ú
ANGOLO INIZIALE Q245 (assoluto): inserire l’angolo
polare del punto di partenza
ú
ANGOLO DI APERTURA DELLA SCANALATURA Q248
(incrementale): inserire l'angolo di apertura della
scanalaturan
Esempi di blocchi NC:
52 CYCL DEF 211 CAVA CIRCOLARE
Q200=2
;DISTANZA DI SICUREZZA
Q201=-20
;PROFONDITA
Q207=500
;AVANZAMEN. FRESATURA
Q202=5
;PROF. INCREMENTO
Q215=0
;CONDIZIONI DI LAVORO
Q203=+0
; COORDINATE SUPERFICIE
Q204=50
;2ª DIST. SICUREZZA
Q216=+50
;CENTRO 1° ASSE
Q217=+50
;CENTRO 2° ASSE
Q244=80
;DIAMETRO RETICOLO
Q219=12
;LUNGHEZZA 2° LATO
Q245=+45
;ANGOLO DI PARTENZA
Q248=90
;ANGOLO DI APERTURA
