12 Sistemi di tastatura 3D
256

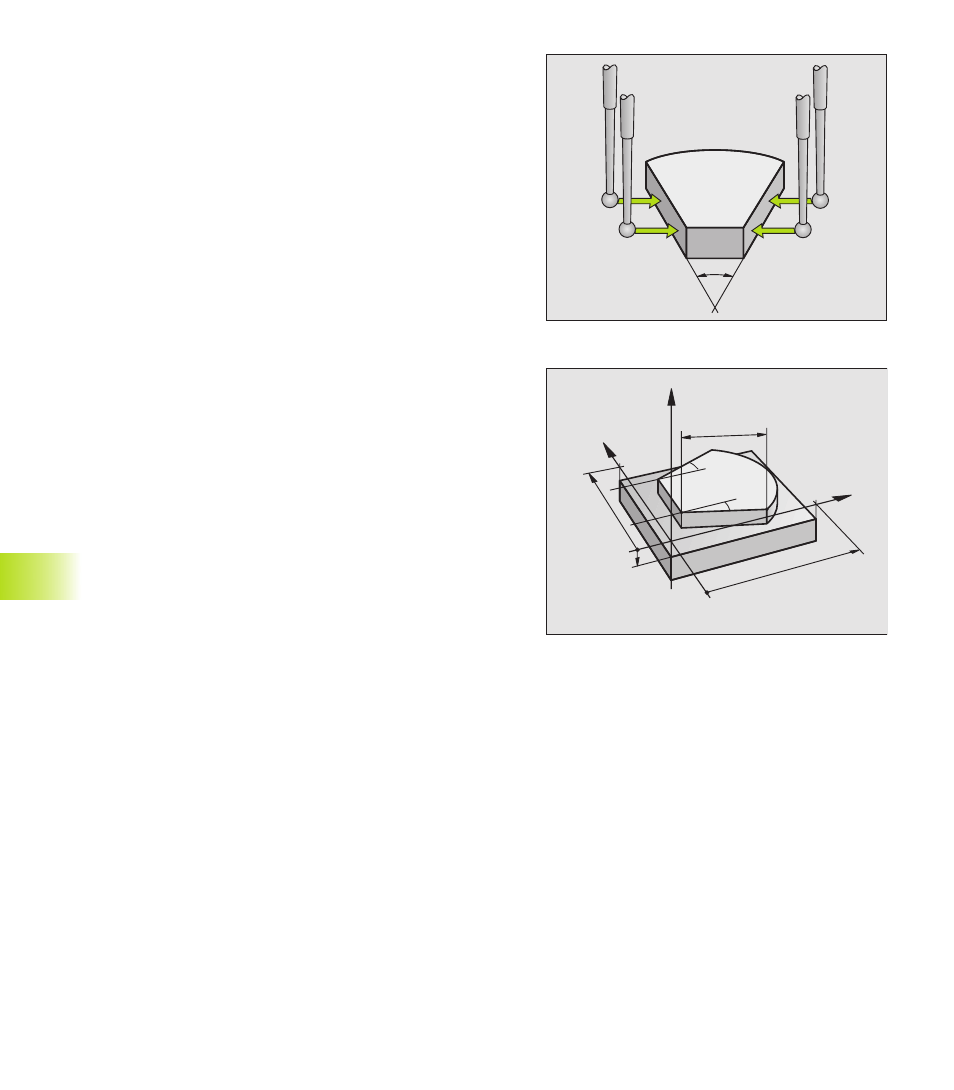

Determinazione dell’angolo tra due bordi del pezzo
ú
Selezione della funzione di tastatura: premere il softkey TASTARE
ROT
ú
ANGOLO DI ROTAZIONE: annotare l’ANGOLO DI ROTAZIONE
visualizzato se la rotazione base effettuata deve essere ripristinata
in seguito
ú
Effettuare la rotazione base per il primo lato (vedere
”Compensazione posizione obliqua del pezzo”)
ú
Tastare anche il secondo lato come per una rotazione base, senza
impostare l‘ ANGOLO DI ROTAZIONE su 0!
ú
Con il softkey TASTARE ROT chiamare la visualizzazione
dell’angolo PA tra i bordi del pezzo quale ANGOLO DI ROTAZIONE
ú
Disattivazione della rotazione base o ripristino della rotazione
base originale: impostare l’ ANGOLO DI ROTAZIONE sul valore
annotato
Misurazioni con il sistema di tastatura 3D durante
l’esecuzione del programma
Con il sistema di tastatura 3D è possibile rilevare delle posizioni sul
pezzo anche durante l’esecuzione del programma, anche con piano
di lavoro ruotato. Applicazioni:
■
Determinazione di differenze in altezza su superfici di fusioni
■
Rilevamento di tolleranze durante la lavorazione
L’impiego del sistema di tastatura viene programmato nel modo
operativo MEMORIZZAZIONE/EDITING PROGRAMMA con il tasto
TOUCH PROBE e il softkey PIANO RIFERIMENTO Il TNC
preposizionerà il tastatore e tasterà automaticamente la posizione
richiesta. A tale scopo il TNC sposterà il tastatore parallelamente
all’asse della macchina definita nel ciclo di tastatura. Un’eventuale
rotazione base attiva verrà tenuta in conto dal TNC solo per il calcolo
del punto da tastare. Il TNC memorizzerà la coordinata del punto
tastato in un parametro Q. Il TNC interromperà la tastatura se il
tastatore non viene deflesso entro un determinato campo
(selezionabile tramite MP 6130). Le coordinate della posizione del
polo sud della sfera del tastatore durante la tastatura vengono
inoltre memorizzate nei parametri da Q115 a Q118. Per i valori
memorizzati in questi parametri il TNC non terrà in considerazione la
lunghezza e il raggio del tastatore.
12.3 Misurazione dei pezzi con il sistema di tastatura 3D
