8 Programmazione: Cicli 174

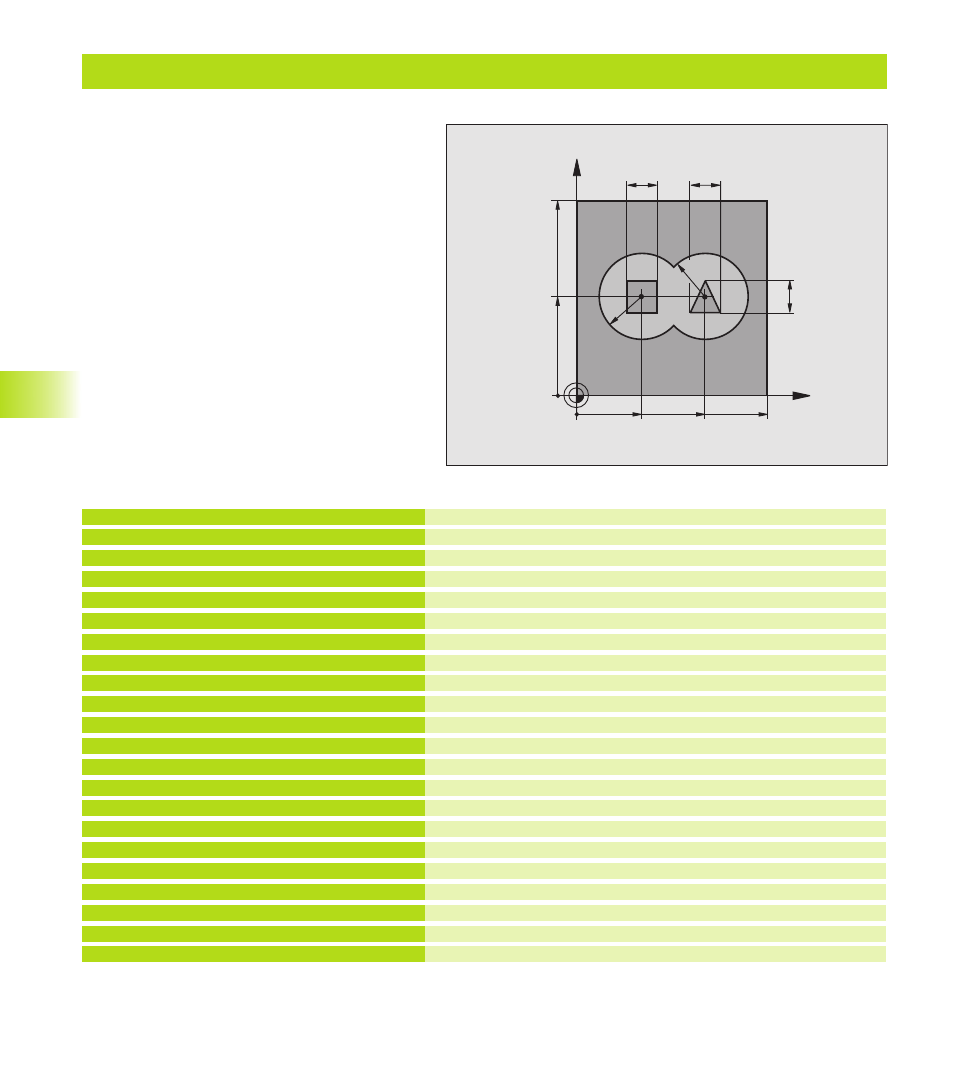

Esempio: Preforatura, sgrossatura, finitura di profili sovrapposti
X
Y
35
50
100
100
16
16
R25
65
16
R25
8.6 Cicli SL
Definizione pezzo grezzo
Definizione della punta
Definizione utensile di sgrossatura/finitura
Chiamata utensile, punta
Disimpegno utensile
Definizione dei sottoprogrammi di profilo
Definizione del ciclo ”Preforatura”
Preposizionamento nel piano di lavoro
Preposizionamento nell’asse del mandrino, chiamata del ciclo
”Foratura preliminare”
Cambio utensile
Chiamata utensile di sgrossatura/finitura
Definizione del ciclo ”Svuotamento”
0 BEGIN PGM C21 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3
4 TOOL DEF 2 L-12,53 R+3
5 TOOL CALL 1 Z S4500
6 L Z+250 R0 F MAX
7 CYCL DEF 14.0 PROFILO
8 CYCL DEF 14.1 LABEL PROFILO 1 /2 /3 /4
9 CYCL DEF 15.0 PREFORATURA
10 CYCL DEF 15.1 DIST. 2 PROF. -20
11 CYCL DEF 15.2 PROF. INCR. 5 F200
SOVRAMETALLO +1
12 L X+50 Y+50 R0 F MAX M3
13 L Z+2 R0 FMAX M99
14 L Z+250 R0 FMAX M6
15 TOOL CALL 2 Z S4000
16 CYCL DEF 6.0 SVUOTAMENTO
17 CYCL DEF 6.1 DIST. 2 PROF. -20
18 CYCL DEF 6.2 PROF. INCR. 5 F150
SOVRAMETALLO +1
