8 Programmazione: Cicli 182

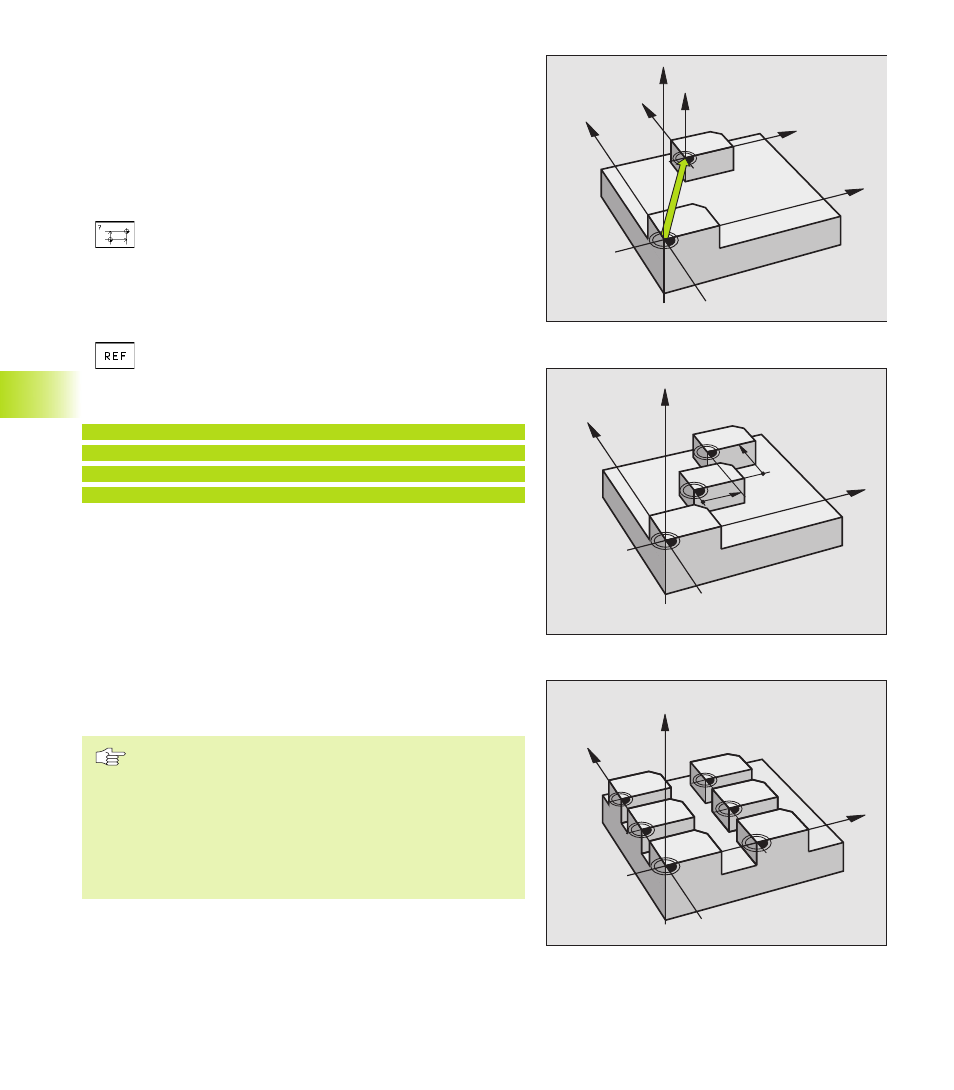

Spostamento dell'ORIGINE (Ciclo 7)
Con lo SPOSTAMENTO DELL ’ORIGINE è possibile ripetere una
lavorazione in un punto qualsiasi del pezzo.
Attivazione
Dopo una definizione del ciclo SPOSTAMENTO DELL’ORIGINE, tutte
le quote di coordinate si riferiscono all’origine nuova. Lo
spostamento dei singoli assi viene visualizzato nell’indicazione di
stato supplementare.
ú SPOSTAMENTO: inserire le coordinate della nuova
origine; confermare ogni asse con il tasto ENT e
concludere tutta l'introduzione premendo il tasto END.
Le quote assolute si riferiscono all’origine del pezzo
precedentemente definita nell’impostazione della
stessa. I valori incrementali si riferiscono sempre
all'ultima origine valida che può già essere spostata
ú REF: Premendo il softkey REF l'origine programmata si
riferisce all'origine della macchina. In questo caso il
TNC identifica il primo blocco del ciclo con REF
Esempi di blocchi NC:
73 CYCL DEF 7.0 PUNTO ZERO
74 CYCL DEF 7.1 X+10
75 CYCL DEF 7.2 Y+10
76 CYCL DEF 7.3 Z-5
Annullamento dello spostamento
Un’istruzione di spostamento dell’origine con i valori di coordinate
X=0, Y=0 e Z=0 annulla lo spostamento dell’origine.
Visualizzazioni di stato
■ L'indicazione di posizione si riferisce all'origine attiva (spostata)
■ L'origine indicata nella visualizzazione di stato supplementare si
riferisce al punto di riferimento impostato manualmente.
Spostamento dell'ORIGINE con Tabelle origini
(Ciclo 7)
Le origini da una tabella origini possono riferirsi al punto
di riferimento attuale o all’origine della macchina (in
funzione del parametro macchina 7475).
I valori delle coordinate delle tabelle origini sono
esclusivamente quote assolute.
Tener presente che i numeri di successione delle origini
si spostano se in una Tabella origini vengono inserite
altre righe (modificare se necessario il programma NC).
8.8 Cicli per la conversione delle coordinate
Z
Z
X
X
Y
Y
Z
X
Y
IX
IY
N
0
N
2
N 4
N
1
N
3
N
5
Z
X
Y
