37 HEIDENHAIN TNC 410

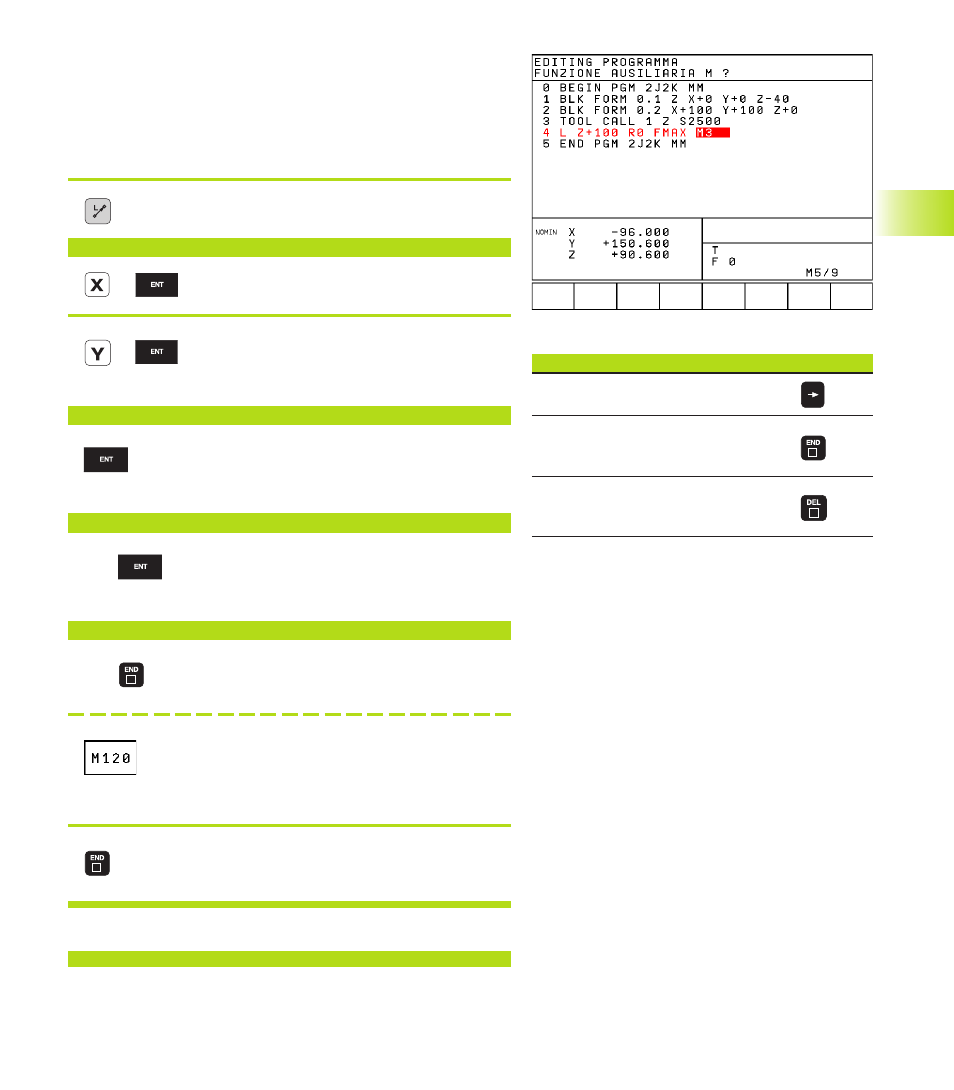

Programmazione a dialogo delle traiettorie
dell’utensile
Per programmare un blocco si inizia con il tasto di dialogo. Nella riga
di intestazione dello schermo il TNC chiederà tutti i dati necessari.
Esempio per un dialogo
Apertura del dialogo
COORDINATE ?
<
10 Inserire la coordinata di destinazione asse X
<
5 2x Inserire la coordinata di destinazione asse Y
e confermando con il tasto ENT passare alla
domanda successiva.
CORR. RAGGIO: RL/RR/SENZA CORR.?
<
Inserire ”senza correzione del raggio” e con
il tasto ENT, passare alla domanda
successiva.
AVANZAMENTO ? F=
<
100 Avanzamento per questa traiettoria
100 mm/min, confermare con il tasto ENT
passando alla domanda successiva
FUNZIONE AUSILIARIA M ?
<
3 Inserimento diretto della funzione ausiliaria
desiderata, p.es. M3 „Mandrino ON“, o
<
Inserimento di funzioni ausiliarie che
richiedono la specifica di ulteriori parametri,
p.es. M120: premere il softkey M120 ed
inserire i valori
<
Premendo il tasto END il TNC termina il
dialogo e memorizza il blocco inserito
La finestra di programma visualizzerà la seguente riga:
3 L X+10 Y+5 R0 F100 M3
Funzioni durante il dialogo Tasto
Salto della domanda di dialogo
Conclusione anticipata del dialogo,
memorizzazione del blocco
Interruzione del dialogo, cancellazione
del blocco
