10 Programmazione: Parametri Q 224

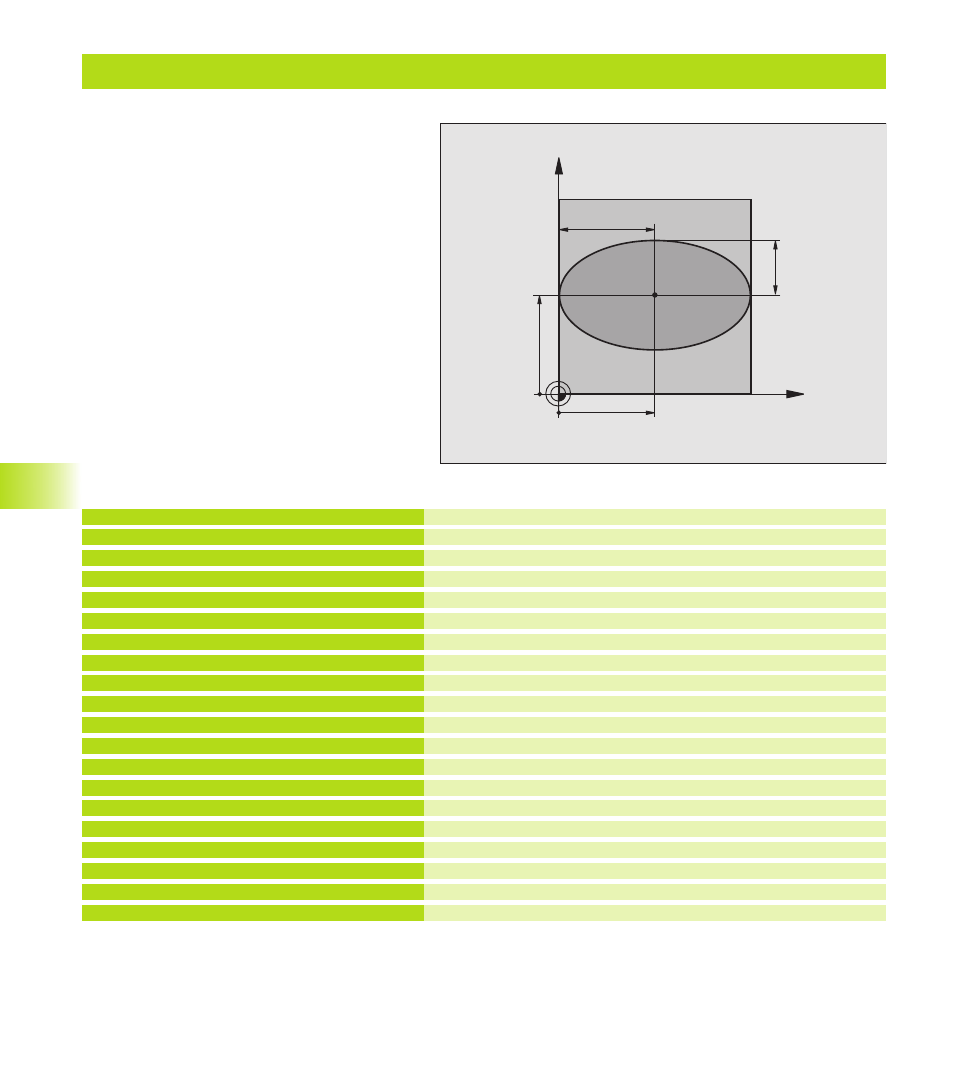

Esempio: Ellisse
1
0.1
0 Esempi di pr
ogr
ammazione
Esempio: Ellisse
Centro Asse X
Centro Asse Y
Semiasse X
Semiasse Y
Angoli di partenza nel piano
Angolo finale nel piano
Numero dei passi di calcolo
Posizione di rotazione dell‘ellisse
Profondità di fresatura
Avanzamento in profondità
Avanzamento di fresatura
Distanza di sicurezza per il preposizionamento
Definizione pezzo grezzo
Definizione utensile
Chiamata utensile
Disimpegno utensile
Chiamata della lavorazione
Disimpegnare l'utensile, fine del programma
0 BEGIN PGM ELLIPSE MM
1 FN 0: Q1 = +50
2 FN 0: Q2 = +50
3 FN 0: Q3 = +50
4 FN 0: Q4 = +30
5 FN 0: Q5 = +0
6 FN 0: Q6 = +360
7 FN 0: Q7 = +40
8 FN 0: Q8 = +0
9 FN 0: Q9 = +5
10 FN 0: Q10 = +100
11 FN 0: Q11 = +350
12 FN 0: Q12 = +2
13 BLK FORM 0.1 Z X+0 Y+0 Z-20
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL DEF 1 L+0 R+2,5
16 TOOL CALL 1 Z S4000
17 L Z+250 R0 FMAX
18 CALL LBL 10
19 L Z+100 R0 FMAX M2
Esecuzione del programma
■ Esecuzione del programma Il profilo dell'ellisse
viene programmato con tante piccole rette
(definibili mediante Q7). Quanto più passi di
lavorazione si definiscono, tanto più liscio
risulterà il profilo
■ La direzione di fresatura viene definita tramite
l’angolo di partenza e l‘angolo finale nel piano:
Direzione di lavorazione in senso orario:
Angolo di partenza > Angolo finale
Direzione di lavorazione in senso antiorario:
Angolo di partenza < Angolo finale
■ Il raggio dell’utensile non viene tenuto in conto
X
Y
50
50
30
50
