14 Funzioni MOD 274

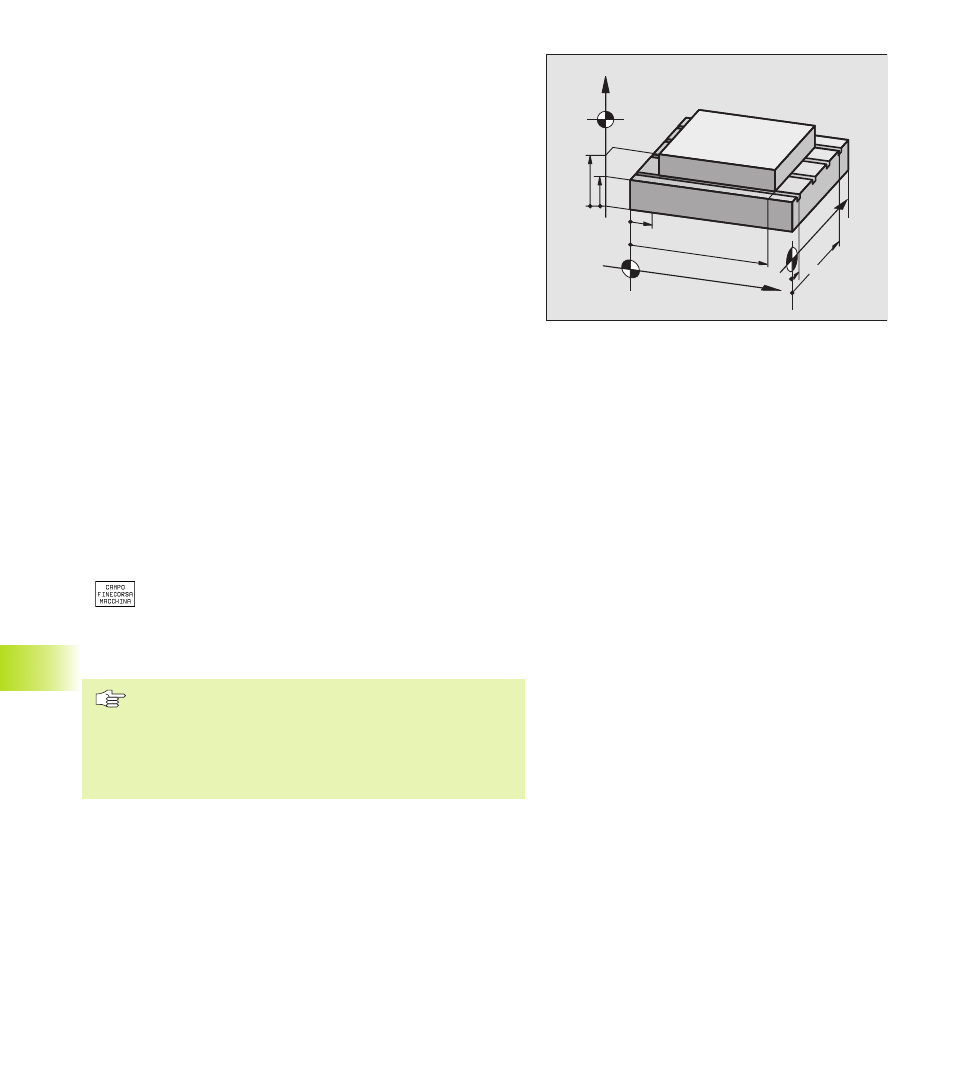

14.9 Impostazione dei limiti del campo
di spostamento
Nell’ambito del campo di spostamento massimo è possibile
limitare il percorso di spostamento effettivamente utilizzabile per gli
assi delle coordinate.
Esempio d’impiego: protezione del divisore da collisioni
Impostazione dei limiti del campo di spostamento
per l'esecuzione del programma
Il campo massimo di spostamento viene limitato mediante
finecorsa software. Il percorso di spostamento effettivamente
utilizzabile viene limitato con la funzione MOD CAMPO FINECORSA:
si impostano i valori massimi degli assi in direzione positiva e
negativa, riferiti all’origine della macchina.
Lavoro senza limitazione del campo di spostamento
Per gli assi di coordinate da spostarsi senza limiti di campo,
impostare quale CAMPO FINE CORSA il percorso di spostamento
massimo del TNC (+/- 30 000 mm).
Rilevamento ed impostazione del campo massimo di
spostamento
ú Selezione dell'indicazione di posizione REF
ú Posizionarsi sulle posizioni finali positive e negative desiderate
sugli assi X, Y, Z
ú Prendere nota dei valori con il relativo segno
ú Selezionare le funzioni MOD: premere il tasto MOD
ú Impostazione dei limiti del campo di spostamento:
premere il softkey CAMPO FINECORSA Inserire i valori
limite annotati per gli assi e confermare ogni valore
con il tasto ENT
ú Conclusione della funzione MOD: premere il tasto END
Le correzioni del raggio dell’utensile non vengono
tenute in considerazione in caso di limitazione del campo
di spostamento.
Le limitazioni del campo di spostamento e i finecorsa
software vengono tenuti in conto dopo il posizionamento
sugli indici di riferimento.
Limiti del campo di spostamento per l'esecuzione
del test del programma
Per il test del programma e per la grafica di programmazione
possono essere definiti ”campi di spostamento” separati. Premere
a tale scopo il softkey TEST CAMPO FINE CORSA dopo aver attivato
la funzione MOD, introdurre i valori desiderati, confermando ogni
valore con il tasto ENT.
In aggiunta ai limiti di campo si può definire anche la posizione
dell'origine del pezzo riferita all'origine della macchina.
14.9 Impostazione dei limiti del campo di spostamento
