50 5 Programmazione: Utensili
Tabella posti per cambio utensile
Per il cambio utensile automatico si deve programmare la tabella
TOOLP.TCH (TOOL Pocket = posto utensile).
Selezione della tabella posti
ú Nel modo operativo MEMORIZZAZIONE/EDITING PROGRAMMA
ú Chiamare la gestione file dati
ú Spostare il campo chiaro su TOOLP.TCH. Confermare
con il tasto ENT
ú In uno dei modi operativi MACCHINA
ú Selezione tabella utensili: premere il softkey TABELLA
UTENSILI
ú Selezione tabella posti:
premere il softkey TABELLA POSTO
ú Impostare il softkey EDIT su ON

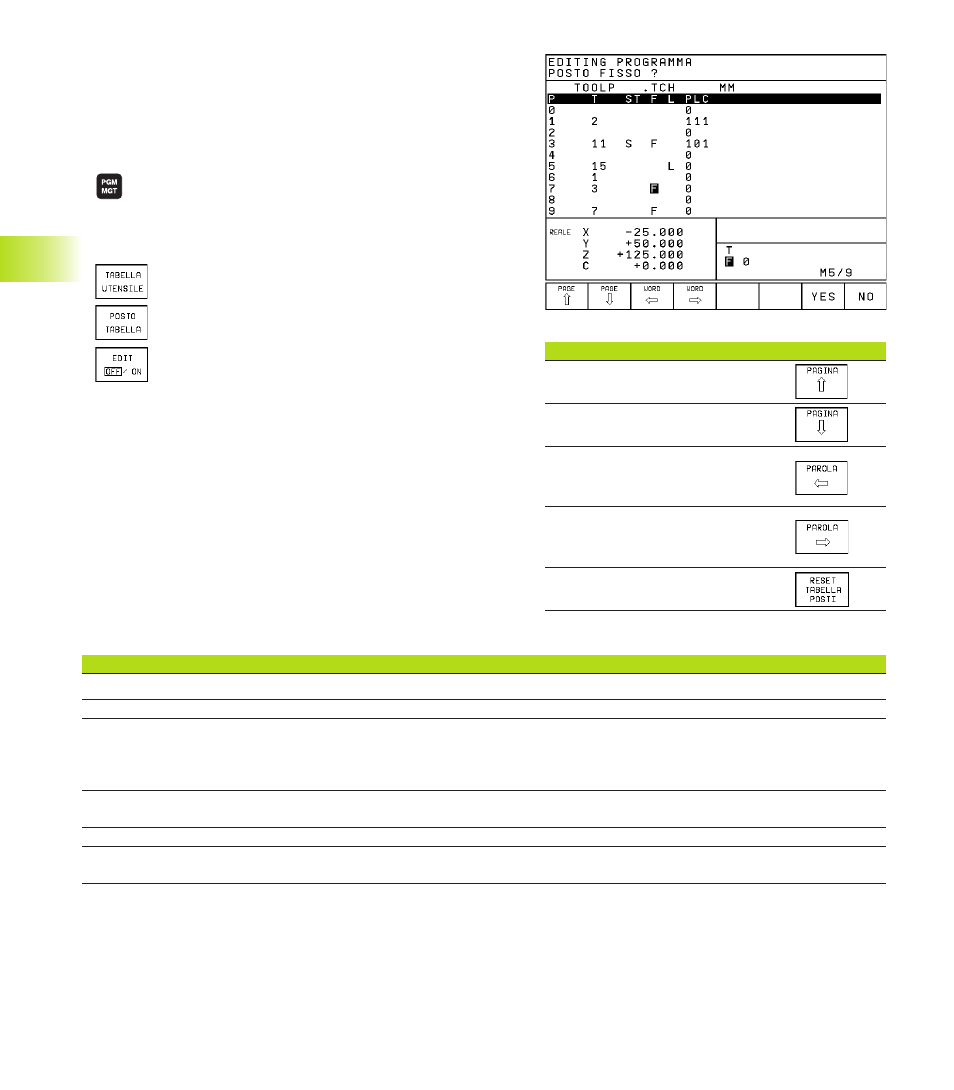

Dopo aver aperto una Tabella utensili per l’editing, si può spostare il
campo chiaro con i tasti freccia su una posizione qualsiasi della
tabella (vedere figura in alto a destra). Sempre in una posizione
qualsiasi è possibile sovrascrivere i valori memorizzati o inserire
valori nuovi.
Con la Tabella posti un numero utensile non deve essere utilizzato
due volte. Se ciò accade, il TNC emette un messaggio d'errore
all'uscita dalla Tabella posti.
Per i singoli utensili possono essere inseriti i seguenti dati in una
Tabella posti:
5.2 Dati utensile
Sigla Inserimento
P Numero posto dell‘utensile nel magazzino utensili
T Numero utensile
ST L'utensile è un utensile speciale (ST: per Special Tool
=ingl.utensile speciale); quando l'utensile speciale
occupa dei posti prima e dopo il proprio posto, occorre
bloccare i medesimi (Stato L)
F Riportare l‘utensile sempre allo stesso posto
magazzino (( F: per Fixed = Ingl. fisso)
L Blocco del posto (L: per Locked = Ingl bloccato)
PLC Informazione relativa a questoposto utensile da
trasmettere al PLC
Dialogo
–
NUMERO UTENSILE ?
UTENSILE SPECIALE ?
POSTO FISSO ?
POSTO BLOCCATO ?
STATO PLC ?
Funzioni di editing per Tabelle posti Softkey
Selez. pagina preced. della tabella
Selez. pagina success. della tabella
Spostare il campo chiaro di una
colonna verso sinistra
Spostare il campo chiaro di una
colonna verso destra
Azzeramento Tabella posti
