181 HEIDENHAIN TNC 410
8.8 Cicli per la conversione delle
coordinate
Mediante la conversione delle coordinate il TNC è in grado di
eseguire un profilo programmato in diversi punti del pezzo,
variando la posizione e il fattore di scala. Il TNC mette a disposizione
i seguenti cicli per la conversione delle coordinate:

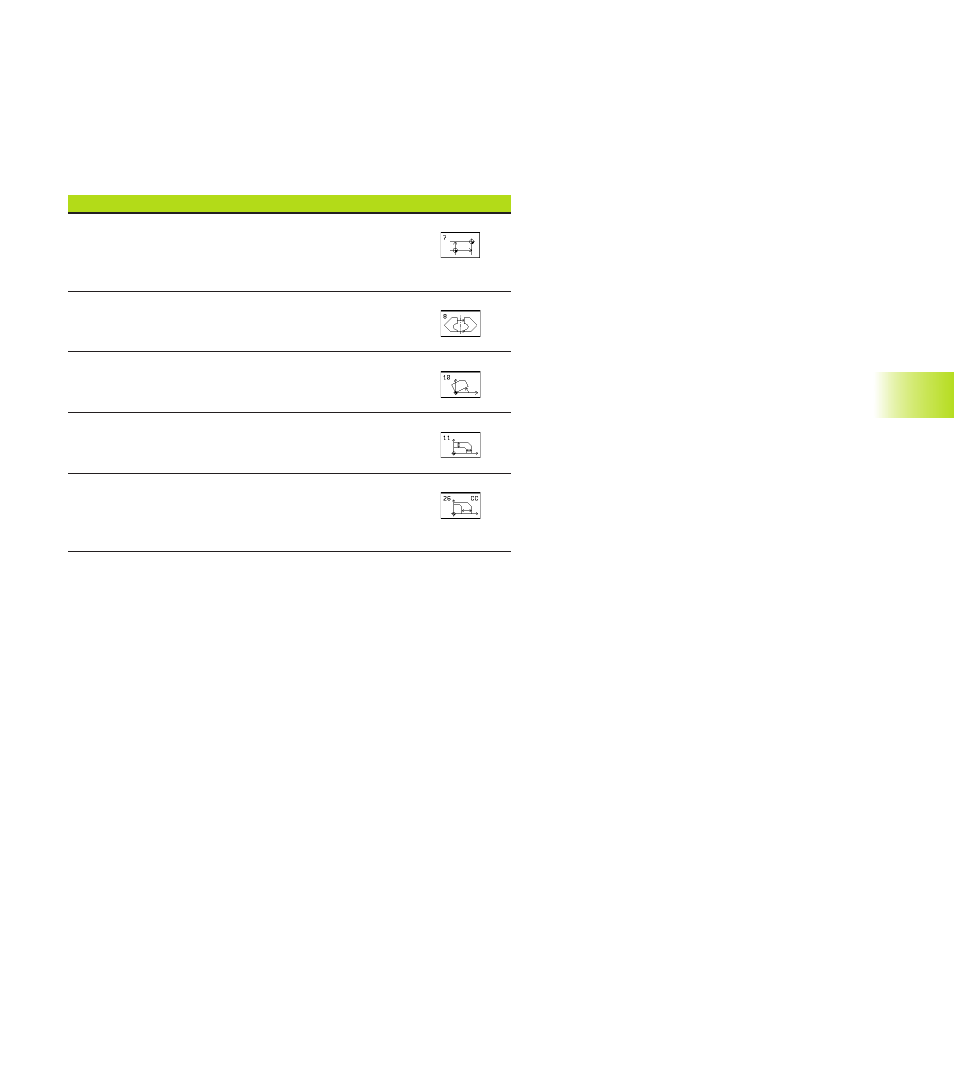

Cicli Softkey
7 ORIGINE
Spostamento dei profili direttamente nel programma
o da una tabella Origini
8 SPECULARITA’
Lavorazione speculare dei profili
10 ROTAZIONE
Rotazione dei profili nel piano di lavoro
11 FATTORE DI SCALA
Riduzione o ingrandimento dei profili
26 FATTORE DI SCALA INDIV. PER ASSE
Riduzione o ingrandimento di profili con
scala individuale per asse
Attivazione di una conversione delle coordinate:
Inizio dell’attivazione: una conversione di coordinate diventa attiva a
partire dalla sua definizione, non deve quindi essere chiamata.
Essa rimane valida fino ad una disattivazione o ad una nuova
definizione.
Disattivazione di una conversione delle coordinate:
■ Ridefinizione del ciclo con i valori di lavorazione originale, p. es.
fattore di scala 1,0
■ Esecuzione delle funzioni ausiliarie M02, M30 o del blocco END
PGM (in funzione del parametro macchina 7300)
■ Selezione di un nuovo programma
