149 HEIDENHAIN TNC 410

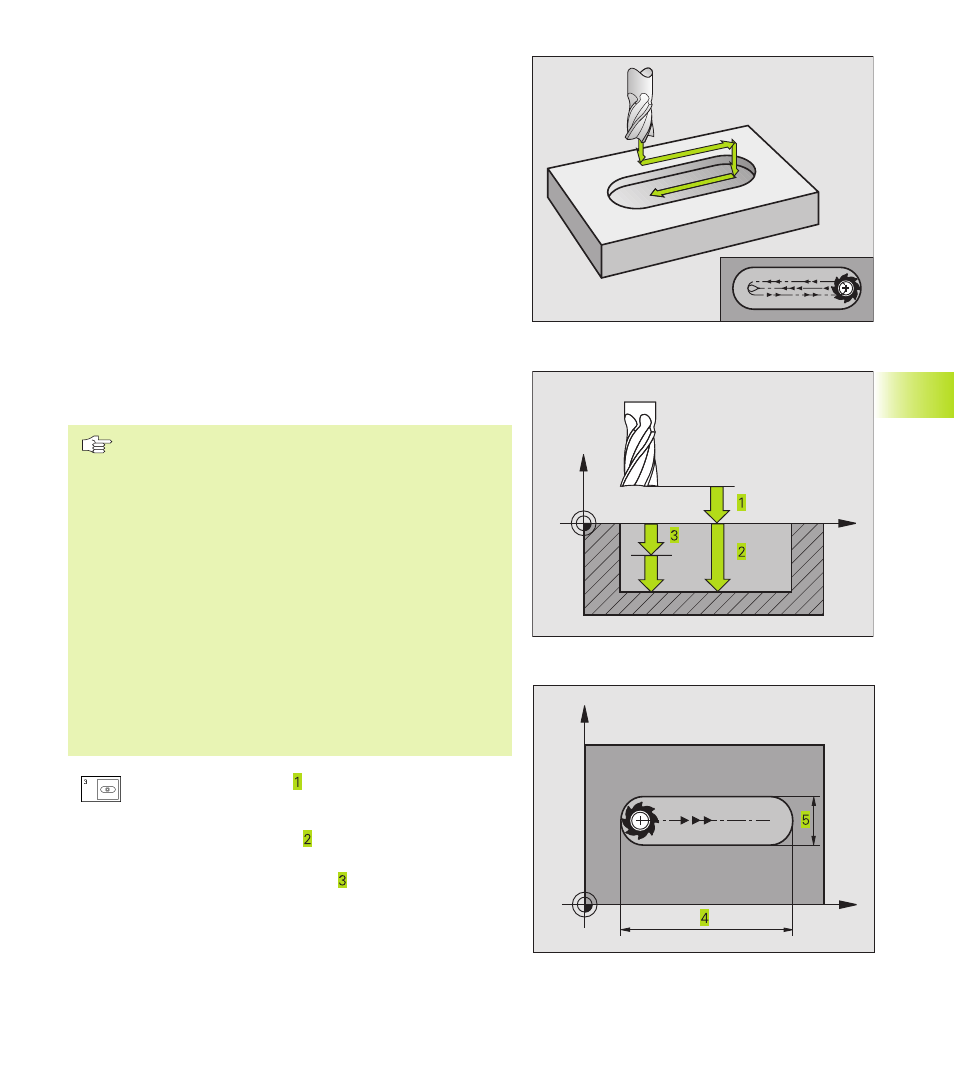

FRESATURA DI SCANALATURE (Ciclo 3)
Sgrossatura
1 Il TNC sposta l'utensile verso l'interno per il valore del
sovrametallo di finitura (pari a metà differenza tra la larghezza
della scanalatura e il diametro dell'utensile). Da questa posizione
l’utensile penetra nel pezzo e fresa in direzione longitudinale
della scanalatura
2 Alla fine della scanalatura ha luogo un ACCOSTAMENTO IN
PROFONDITA’, con successiva fresatura in direzione contraria.
Questi passi si ripetono fino al raggiungimento della
PROFONDITA’ DI FRESATURA programmata.
Finitura
3 Sul fondo il TNC porta l‘utensile su una traiettoria circolare
tangenzialmente al profilo esterno, finendo il profilo con una
fresatura concorde (M3)
4 Successivamente l’utensile si porta in rapido FMAX alla
DISTANZA DI SICUREZZA
Se il numero degli accostamenti è dispari, l‘utensile ritorna alla
DISTANZA DI SICUREZZA fino alla posizione di partenza
Da osservare:
Programmare un‘istruzione di posizionamento con
CORREZIONE DEL RAGGIO R0 sul punto di partenza nel
piano di lavoro: centro della scanalatura (LUNGHEZZA 2º
LATO) e spostato nella scanalatura del raggio
dell‘utensile.
Programmare l‘istruzione di posizionamento del punto di
partenza nell‘asse del mandrino (DISTANZA DI
SICUREZZA sopra la superficie del pezzo)
Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione.
Utilizzare frese con tagliente frontale a taglio centrale
(DIN 844) o eseguire una preforatura nel punto di
partenza.
Il diametro della fresa non deve essere maggiore della
LARGHEZZA SCANALATURA e non inferiore alla metà di
questa larghezza.
ú Distanza di sicurezza (incrementale): distanza tra la
punta dell‘utensile (pos. di partenza) e la superficie del
pezzo
ú Profondità di fresatura (incrementale): distanza tra la
superficie del pezzo e il fondo della scanalatura
ú Profondità di accostamento (incrementale): Quota
dei singoli accostamenti dell'utensile; il TNC porta
l'utensile in un unico passo alla PROFONDITA’ quando:
■ PROFONDITA’ DI ACCOSTAMENTO e PROFONDITA'
sono uguali
■ PROFONDITA' DI ACCOSTAMENTO è maggiore della
PROFONDITA'
8.4 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
ur
e
X
Y
X
Z
