263 HEIDENHAIN TNC 410
13.4 Digitalizzazione a linee isometriche
Ciclo di digitalizzazione 7 LINEE ISOMETRICHE

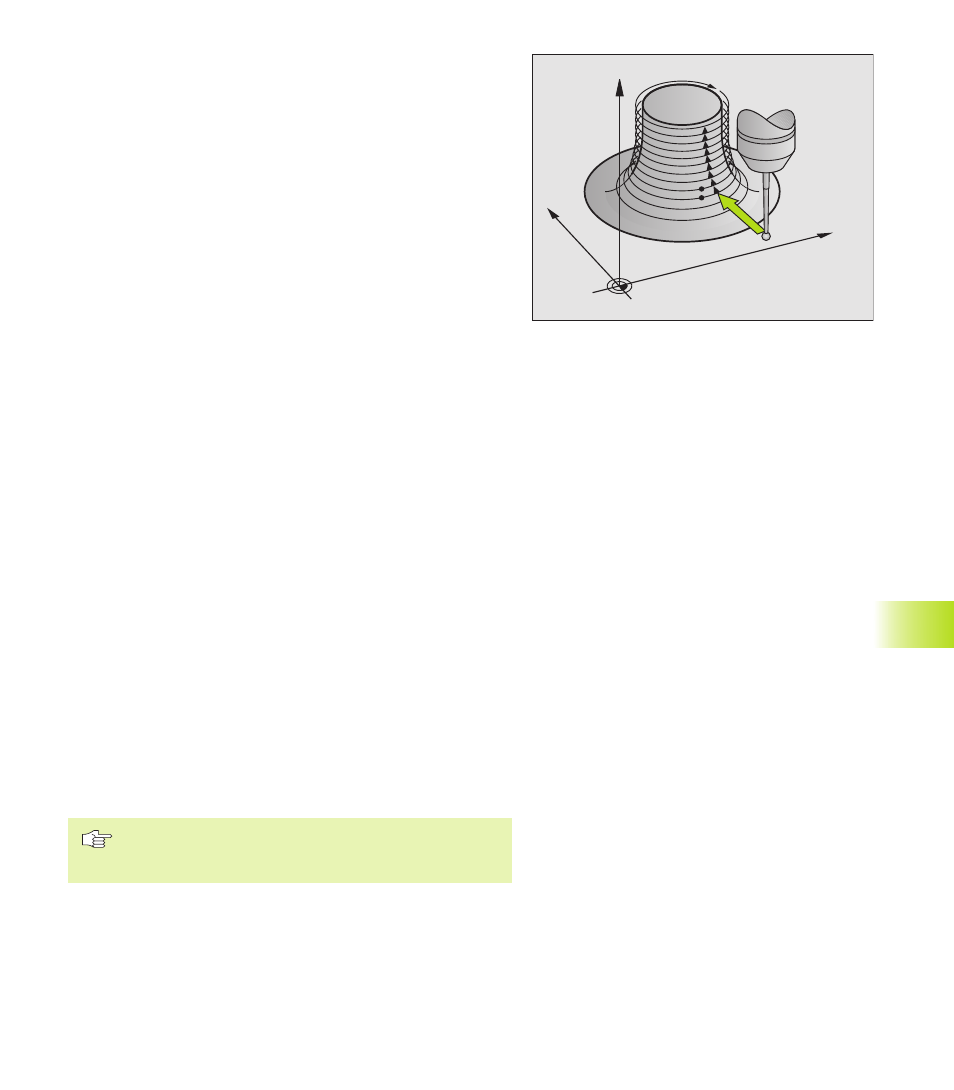

Con il ciclo di digitalizzazione LINEE ISOMETRICHE i contorni 3D
vengono digitalizzati a gradini. La digitalizzazione a linee isometriche
è particolarmente adatta per contorni ripidi (p. es. fori di iniezione di
stampi) o quando deve essere digitalizzata un’unica linea isometrica
(p.es. la linea di contorno di una camma).
Durante la digitalizzazione il tastatore si porta, dopo aver rilevato il
primo punto, intorno al profilo ad un’altezza costante. Quando
ritorna al primo punto rilevato, il tastatore viene spostato della
distanza tra linee programmata, in direzione positiva o negativa
dell’asse del mandrino. In seguito il tastatore tasta nuovamente ad
un’altezza costante il profilo del pezzo fino a ritornare al primo punto
di questa altezza. Questa operazione si ripete fino alla tastatura
completa di tutto il campo.
Al termine dell‘operazione di digitalizzazione il tastatore si riporta
alla DISTANZA DI SICUREZZA e sul punto di partenza programmato.
Limitazioni per il campo di tastatura
■ Nell’asse del tastatore: il CAMPO definito deve trovarsi almeno
per il raggio della sfera di tastatura sotto il punto più alto della
forma 3D
■ Nel piano di lavoro: il CAMPO definito deve essere maggiore
della forma 3D almeno per il raggio della sfera di tastatura
Punto di partenza
■ Coordinata dell’asse del mandrino del punto MIN dal ciclo 5
CAMPO se per la DISTANZA LINEE è stato inserito un valore
positivo
■ Coordinata dell’asse del mandrino del punto MIN dal ciclo 5
CAMPO se per la DISTANZA LINEE è stato inserito un valore
negativo
■ Le coordinate del piano di lavoro vengono definite nel ciclo LINEE
ISOMETRICHE
■ Posizionamento automatico sul punto di partenza:
prima nell'asse del mandrino alla DISTANZA DI SICUREZZA, poi
nel piano di lavoro
Avvicinamento al profilo
Il tastatore si porta sul profilo nella direzione programmata nel ciclo
LINEE ISOMETRICHE. Le coordinate della posizione nella quale il
tastatore tocca il profilo vengono memorizzate.
Nel programma di lavorazione occorre definire il ciclo di
digitalizzazione CAMPO prima del ciclo di digitalizzazione
LINEE ISOMETRICHE.
