HEIDENHAIN TNC 410 - Manuale (Pagina 124)

7 Programmazione: Funzioni ausiliarie 112

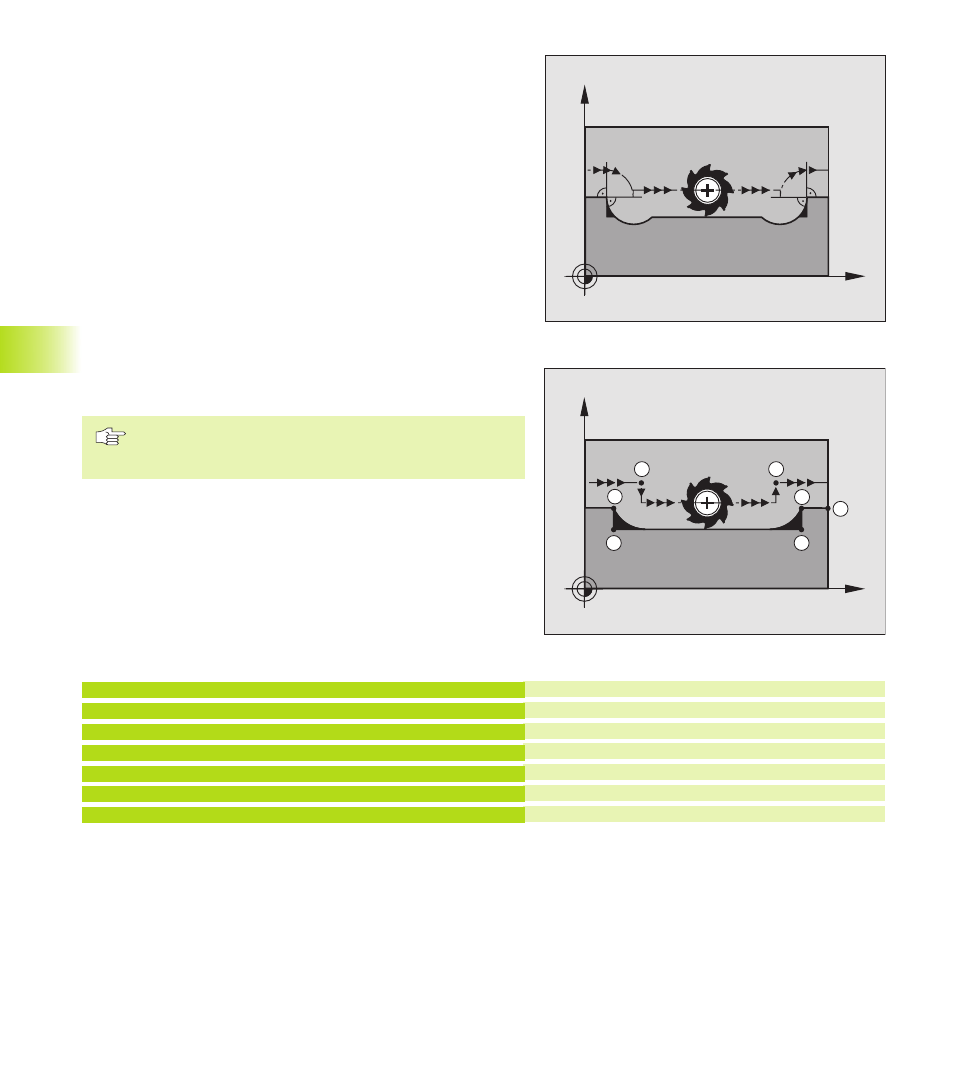

Lavorazione di piccoli gradini di profilo: M97
Comportamento standard
In corrispondenza degli spigoli esterni il TNC inserisce un cerchio di
raccordo. Con gradini del profilo molto piccoli l’utensile
danneggerebbe in questo modo il profilo stesso. Vedere figura in
alto a destra.
In questi punti il TNC interromperà pertanto l’esecuzione del pro-
gramma, emettendo il messaggio d’errore ”RAGGIO UTENSILE
TROPPO GRANDE”.
Comportamento con M97
Il TNC calcola un punto di intersezione delle traiettorie per gli
elementi del profilo - come per gli angoli interni - facendo passare
l’utensile da questo punto. Vedere figura in centro a destra.
Programmare M97 nel blocco nel quale è definito lo spigolo
esterno.
Attivazione
M97 è attiva solo nel blocco di programma, nel quale viene
programmata.
Con M97 la lavorazione degli spigoli rimane incompleta.
Inquesti casi provvedere alla rifinitura con un utensile più
piccolo.
X
Y
X
Y
S
16
17
15 14
13
S
Raggio utensile grande
Posizionamento sul punto 13 del profilo
Lavorazione del gradino piccolo 13 -14
Posizionamento sul punto 15 del profilo
Lavorazione del gradino piccolo 15-16
Posizionamento sul punto 17 del profilo
5 TOOL DEF L ... R+20
...
13
L X ... Y ... R.. F .. M97
14 L IY–0,5 .... R .. F..
15 L IX+100 ...
16L IY+0,5 ... R .. F.. M97
17
L X .. Y ...
7.4 F
unzioni ausiliar
ie per tr
aiet
to
ri
e
Esempi di blocchi NC
