97 HEIDENHAIN TNC 410
Riferimenti relativi
I riferimenti relativi sono dati che si riferiscono ad un altro elemento
di profilo. I relativi softkey sono disponibili non appena il dialogo FK
è stato aperto con i softkey FL, FLT.
L’elemento di profilo, del quale si precisa il numero di
blocco, non deve trovarsi oltre 64 blocchi di
posizionamento prima del blocco nel quale si
programma il riferimento.
Cancellando un blocco al quale si è fatto riferimento, il
TNC emette un messaggio d‘errore. Modificare pertanto
il programma prima di cancellare questo blocco.
Riferimenti relativi per una retta libera Softkey
Riferimenti relativi per le coor. di una traiet. circ.
Distanza tra retta ed elemento di profilo parallelo
Esempi di blocchi NC
Direzione e distanza note dell‘elemento di profilo riferite al blocco

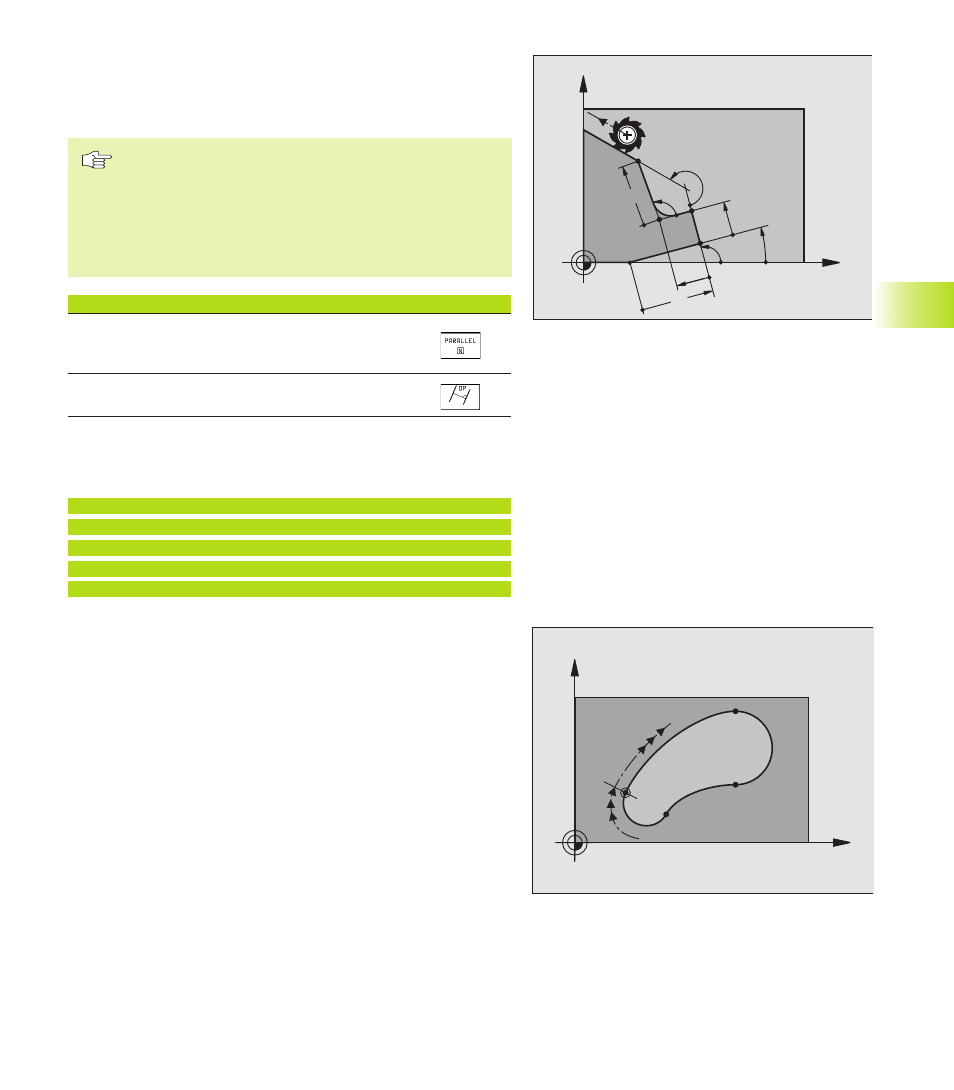

N. Vedere figura in alto a destra.
17 FL LEN20 AN+15
18 FL AN+105 LEN12.5
19 FL PAR17 DP12.5
20 FSELECT 2
21 FL LEN20 IAN+95
Profili chiusi
Con il softkey CLSD si può definire l‘inizio e la fine di un profilo
chiuso. In questo modo si riduce il numero delle possibili soluzioni
per l’ultimo elemento del profilo.
Inserire l’istruzione CLSD in aggiunta ad un altro dato di profilo nel
primo e nell'ultimo blocco di un segmento FK.
6.6 T
raiet
to
rie – Pr
ogr
ammazione liber
a dei pr
ofili FK
X
Y
CLSD+
CLSD–
X
Y
105°
12.5
12.5
95°
220°
15°
20
20
