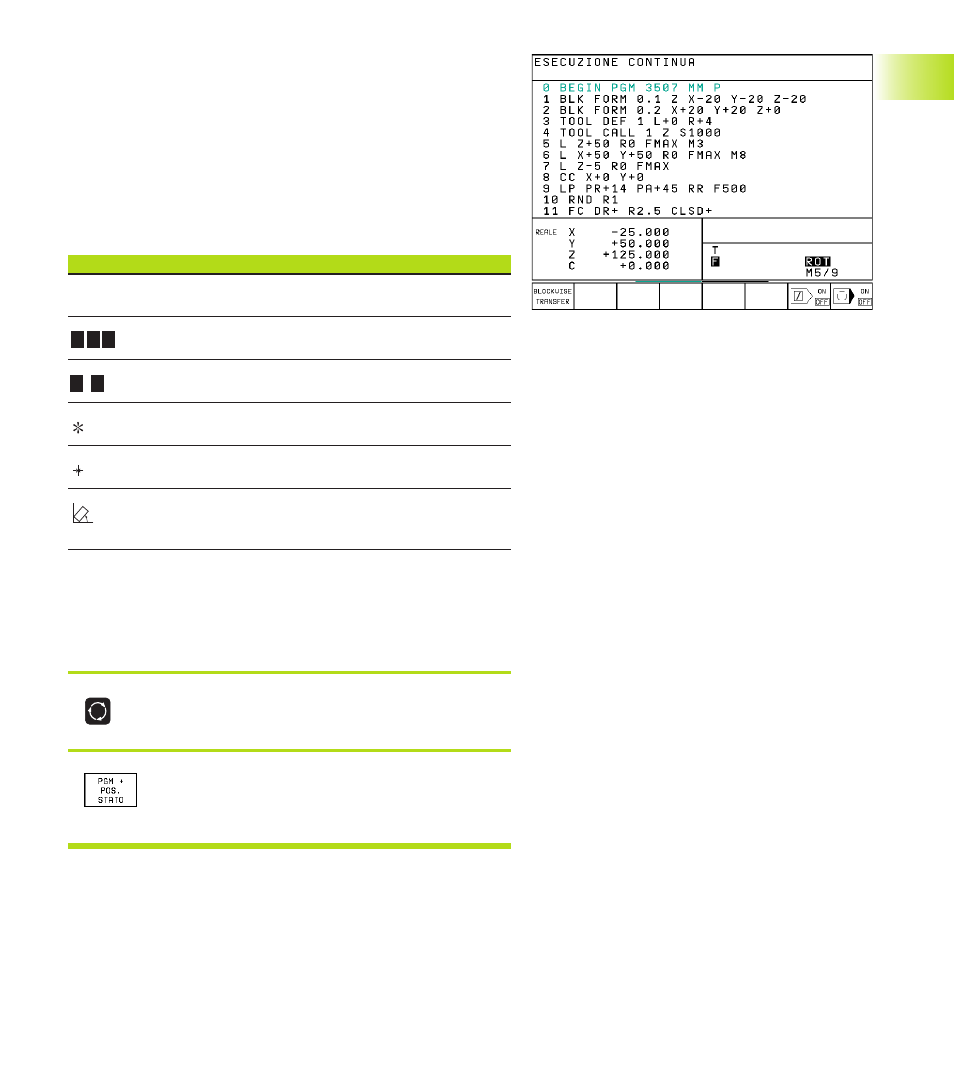

1.4 Visualizzazioni di stato
Visualizzazione di stato ”generale”
La visualizzazione di stato informa sullo stato attuale della macchina.
Essa compare automaticamente in tutti i modi operativi.
Nei modi operativi VOLANTINO e POSIZIONAMENTO CON
INTRODUZIONE MANUALE DATI compare l'indicazione di posizione
nella finestra grande.
Informazioni della visualizzazione di stato
Simbolo Significato
REALE Coordinate reali o nominali della posizione attuale
X Y Z Assi della macchina
S F M Numero giri S, avanzamento F, funzione attiva ausiliaria M
Esecuzione programma avviata
Asse bloccato
Spostamento assi in relazione alla rotazione base
Visualizzazioni di stato supplementari
Le visualizzazioni di stato supplementari contengono informazioni
dettagliate sull’esecuzione del programma.
Attivazione della visualizzazione di stato supplementare
Chiamare il livello softkey per la ripartizione
dello schermo
<
Selezionare la rappresentazione con
visualizzazione di stato supplementare, p. es.
Posizioni e Coordinate
