3.1 Programmazione ed esecuzione di
blocchi di posizionamento semplici
Per le lavorazioni semplici o il preposizionamento dell‘utensile è
adatto il modo operativo POSIZIONAMENTO CON INSERIMENTO
MANUALE. In questo modo operativo si possono introdurre nel
formato HEIDENHAIN un testo in chiaro o secondo DIN/ISO un
breve programma ed eseguirlo direttamente. Possono essere
chiamati anche i cicli del TNC. Il programma viene memorizzato nel
file $MDI. Il POSIZIONAMENTO CON INSERIMENTO MANUALE
consente anche l‘attivazione della visualizzazione di stato
supplementare.
Selezionare il modo operativo
POSIZIONAMENTO CON INTRODUZIONE
MANUALE DATI. Programmare il file $MDI
liberamente
Avviare l‘esecuzione del programma: tasto
esterno START
Limitazioni:
Le seguenti funzioni non sono disponibili:
- Correzione del raggio dell'utensile
- Programmazione libera dei profili FK
- Grafica di programmazione e di esecuzione del
programma
- Funzioni di tastatura programmabili
- Sottoprogrammi, Ripetizioni di blocchi di programma
- Le funzioni di traiettoria CT, CR, RND e CHF
- PGM CALL

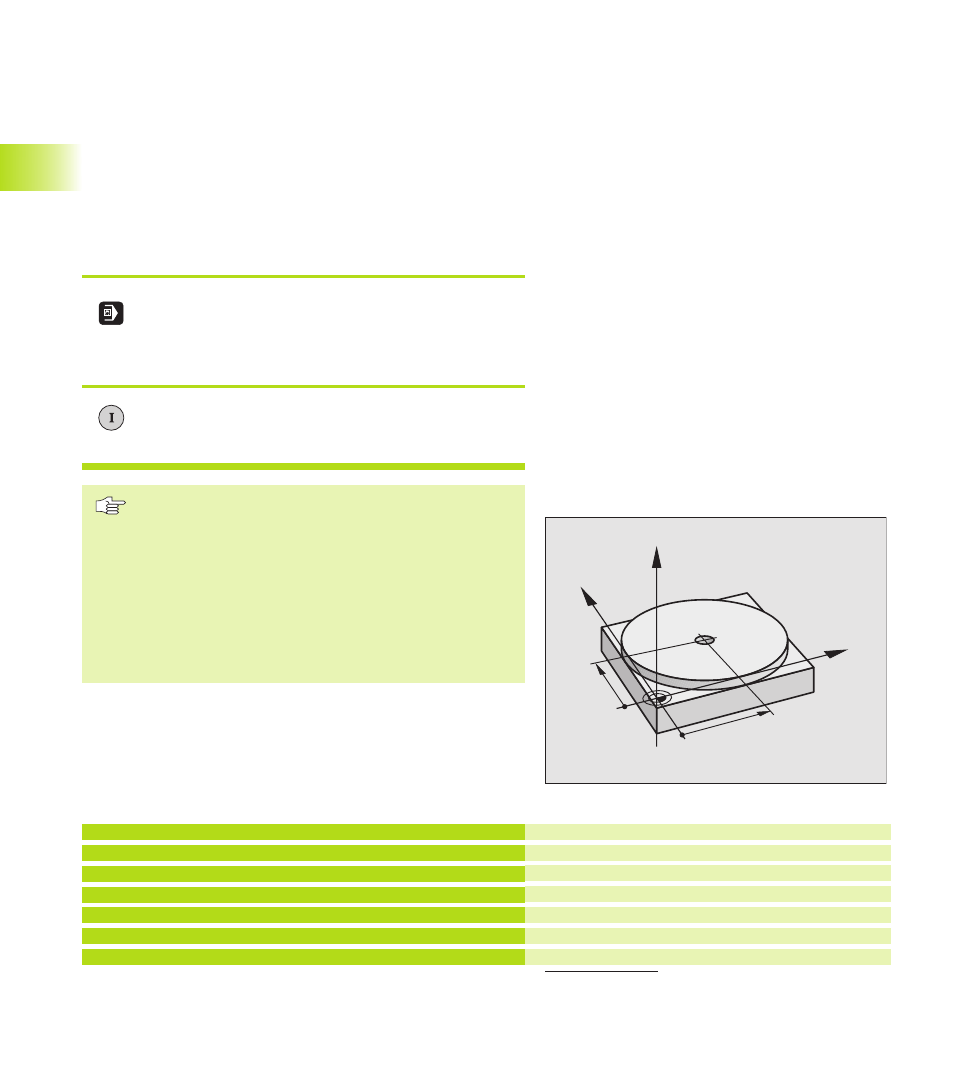

Esempio 1
In un singolo pezzo deve essere praticato un foro di 20 mm. Dopo il
serraggio del pezzo, l'allineamento e l'impostazione dell'origine il
foro può essere programmato con poche righe di programma.
Per prima cosa l‘utensile viene preposizionato con blocchi L (rette)
sopra il pezzo, ad una distanza di sicurezza di 5 mm sopra il foro.In
seguito il foro viene eseguito con il ciclo 1 FORATURA PROFONDA.
0 BEGIN PGM $MDI MM
1 TOOL DEF 1 L+0 R+5
2 TOOL CALL 1 Z S2000
3 L Z+200 R0 F MAX
4 L X+50 Y+50 R0 F MAX M3
5 L Z+5 F2000
3.1 Programmazione ed esecuzione di blocchi di posizionamento semplici
3 Posizionamento con inserimento manuale
Y
X
Z
50
50
ut. = utensile
Definizione ut. : utensile zero, raggio 5
Chiamata ut. : asse utensile Z,
Numero giri mandrino 2000 giri/min
Disimpegno ut. (FMAX = Rapido)
Posizionare ut. con FMAX sopra il foro, mandrino ON
Posizionamento ut. 5 mm sopra il foro
