11 Test ed esecuzione del programma 234
1
1
.1 Elabor
azioni gr
afic
he
Rappresentazione 3D

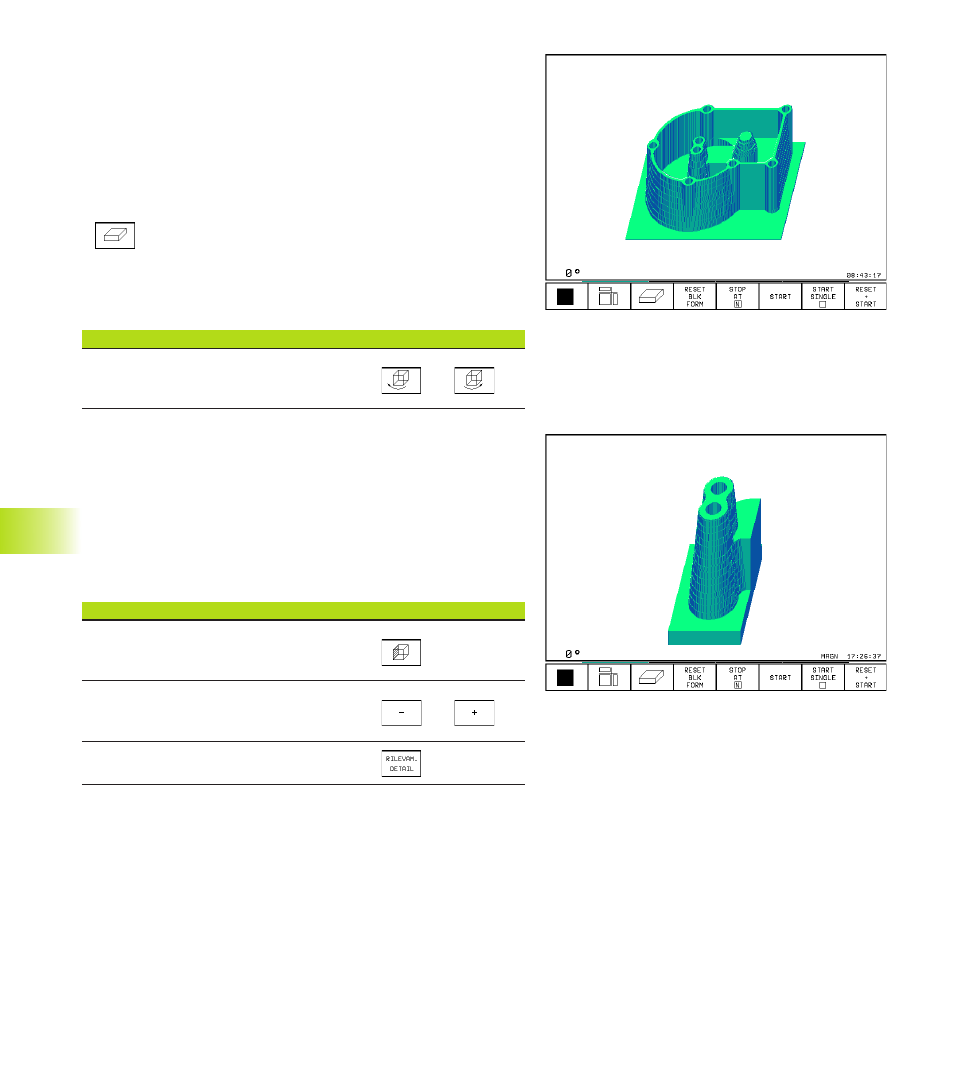

In questa rappresentazione il TNC fornisce una simulazione
tridimensionale.
La rappresentazione 3D può essere ruotata intorno all’asse
verticale.
Nel modo operativo TEST DEL PROGRAMMA sono disponibili
funzioni per l’ingrandimento di dettagli (vedere ”Ingrandimento di
dettagli”).
ú Selezionare mediante softkey la rappresentazione 3D
Rotazione della rappresentazione 3D
Commutare il livello softkey, finché vengono visualizzati i seguenti
softkey:
Funzione Softkey
Rotazione verticale della rappresentazione
in passi di 27°
Ingrandimento di dettagli
I dettagli possono essere ingranditi nel modo operativo TEST DEL
PROGRAMMA nel modo di rappresentazione 3D,
una volta fermata la simulazione grafica. La funzione di
ingrandimento è sempre attiva in tutte le modalità di
rappresentazione.
Commutare il livello softkey nel modo operativo TEST DEL
PROGRAMMA, finché vengono visualizzati i seguenti softkey:
Funzione Softkey
Selezione del lato del pezzo che dovrà
essere lavorato: premere il softkey più volte
Spostamento della sezione per ridurre o
ingrandire il pezzo grezzo
Conferma del dettaglio
