89 HEIDENHAIN TNC 410
Forma della linea elicoidale
La tabella illustra la relazione tra la direzione di lavoro, il senso di
rotazione e la correzione del raggio per determinate traiettorie.
Interna Direz. di lavoro Senso di rotaz. Corr. del raggio
Destrorsa Z+ DR+ RL
Sinistrorsa Z+ DR– RR
Destrorsa Z– DR– RR
Sinistrorsa Z– DR+ RL
Esterna
Destrorsa Z+ DR+ RR
Sinistrorsa Z+ DR– RL
Destrorsa Z– DR– RL
Sinistrorsa Z– DR+ RR
Programmazione di una traiettoria elicoidale
Inserire per la direzione di rotazione DR e l’angolo totale
incrementale IPA con lo stesso segno, altrimenti
l’utensile potrebbe muoversi su una traiettoria errata.
Per l’angolo totale IPA può essere inserito un valore tra
–5400° e +5400°. Se la filettatura ha più di 15 filetti,
programmare la traiettoria elicoidale con una ripetizione
di blocchi di programma.
(Vedere “ 9.3 Ripetizioni di blocchi di programma“ e
”Esempio: TRAIETTORIA ELICOIDALE” più avanti nel
presente capitolo).
ú COORDINATE POLARI ANGOLO: Inserire in modo
incrementale l’angolo totale che l’utensile percorre
sulla traiettoria elicoidale. Dopo l’inserimento
dell’angolo selezionare l’asse utensile con un tasto
di selezione assi.
ú Inserire in modo incrementale la COORDINATA per
l’altezza della traiettoria elicoidale
ú Senso di rotazione DR
Traiettoria elicoidale in senso orario: DR–
Traiettoria elicoidale in senso antiorario: DR+
ú CORREZIONE RAGGIO RL/RR/R0
Inserire la correzione del raggio come specificato
nella tabella

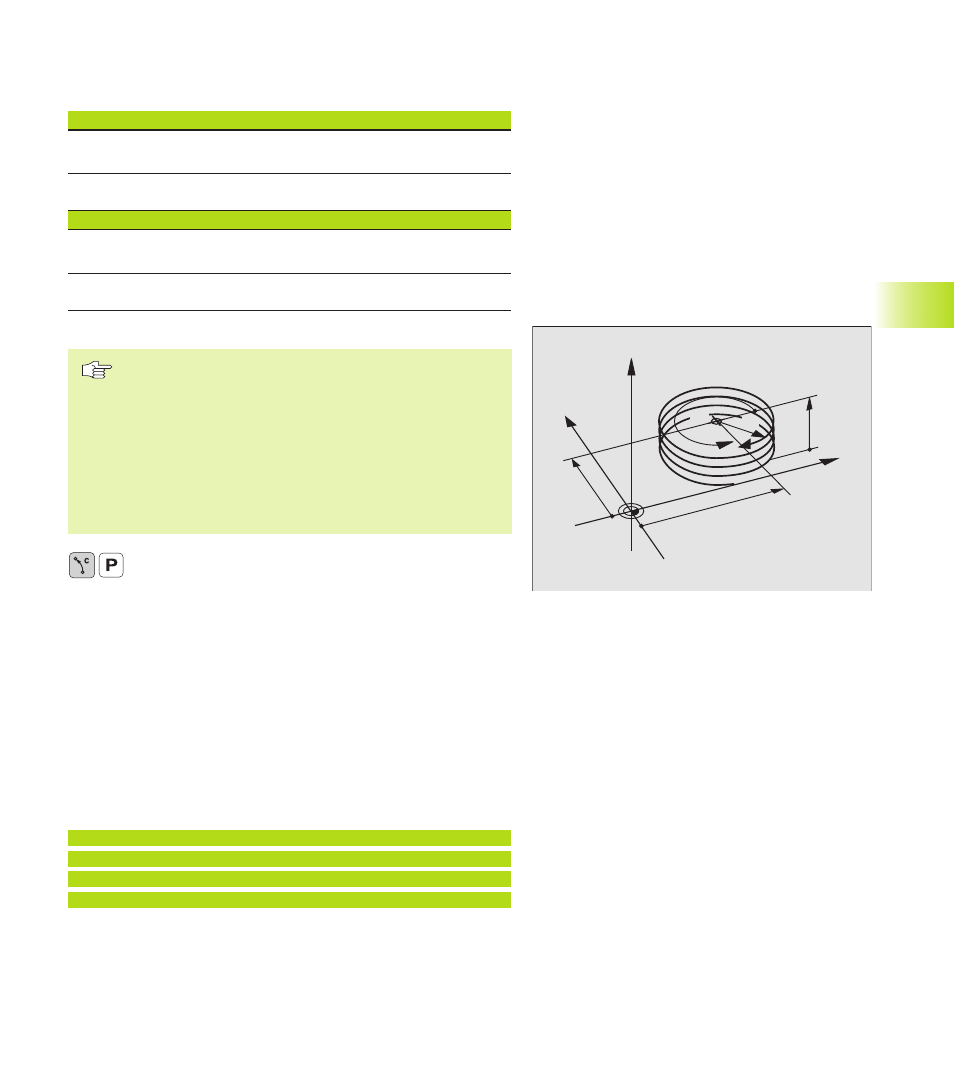

Esempi di blocchi NC
12 CC X+40 Y+25
13 Z+0 F100 M3
14 LP PR+3 PA+270 RL
15 CP IPA–1800 IZ+5 DR– RL F50
Y
X
Z
25
40
5
270°
R3
CC
6.5 T
raiet
to
rie – Coor
dinat
e polar
i
