5 HEIDENHAIN TNC 410
Pannello operativo

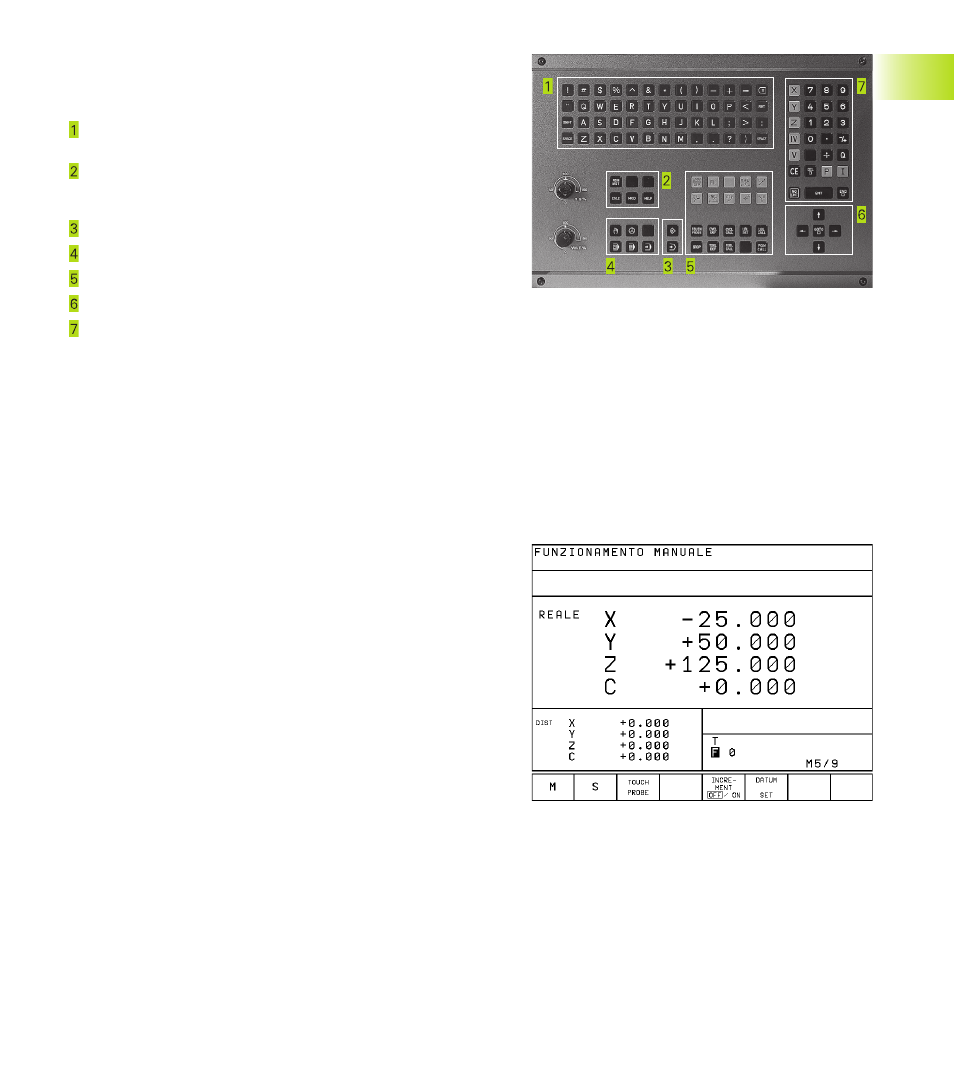

La figura di destra illustra i tasti del pannello operativo, raggruppati
secondo la loro funzione:
Tastiera alfanumerica per l'immissione di testi, di nomi di file
dati e per le programmazioni DIN/ISO
Gestione file dati,
Funzione MOD,
Funzione HELP
Modi operativi ”Programmazione”
Modi operativi ”Macchina”
Apertura dialogo di programmazione
Tasti cursore e istruzione di salto GOTO
Immissione di valori numerici e selezione degli assi
Le funzioni dei singoli tasti sono descritte nella prima pagina interna
della copertina. I tasti esterni, p.es. START NC, vengono spiegati nel
Manuale della macchina.
1.3 Modi operativi
Per le varie funzioni e i passi di lavorazione necessari per la
realizzazione dei pezzi, il TNC dispone dei seguenti modi operativi:
FUNZIONAMENTO MANUALE e VOLANTINO
ELETTRONICO
L'allineamento delle macchine viene effettuato nel
FUNZIONAMENTO MANUALE. In questo modo operativo si
possono posizionare gli assi della macchina in modo manuale o a
passi oppure impostare gli indici di riferimento.
Il modo operativo VOLANTINO ELETTRONICO supporta lo
spostamento manuale degli assi della macchina con un volantino
elettronico HR.
Softkey per la ripartizione dello schermo
Sono disponibili le stesse possibilità di scelta che nel modo
operativo INTRODUZIONE MANUALE DATI. Sullo schermo ripartito
il TNC visualizza sempre le posizioni a sinistra.
