1.2 Unità video e tastiera
Unità video

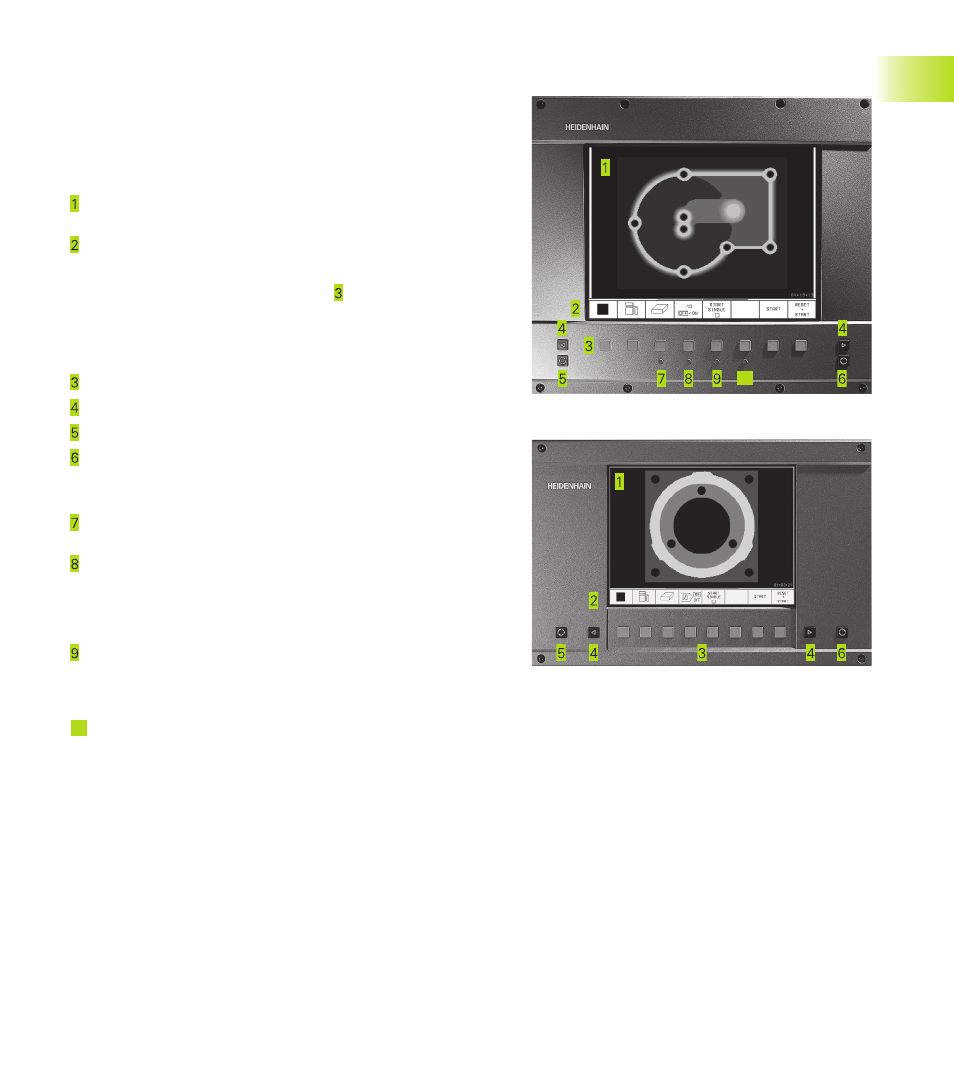

Il TNC può essere fornito a scelta con lo schermo a colori BC 120
(CRT) o con lo schermo a colori piatto BF 120 (TFT). La figura in alto
a destra illustra gli elementi di comando del BC 120, la figura
centrale a destra quelli del BF 120:
Riga d'intestazione. All'accensione del TNC lo schermo visualizza
nella riga di testa i modi operativi selezionati.
Softkey:
sullo schermo in basso il TNC visualizza ulteriori funzioni in una
riga softkey. Queste funzioni vengono selezionate mediante i
relativi tasti sottostanti la riga softkey Delle barre strette
direttamente sopra la riga softkey visualizzano il numero dei
livelli softkey selezionabili con i tasti cursore neri disposti a
destra e a sinistra dei softkey. La riga softkey attiva viene
evidenziata in chiaro.
Softkey di selezione
Commutazione dei livelli softkey
Definizione della ripartizione dello schermo
Tasto di commutazione modi operativi ”Programmazione”/
”Macchina”
Tasti addizionali per il BC 120
Smagnetizzazione dello schermo:
abbandonare il menu principale di impostazione dello schermo
Selezionare il menu principale per l'impostazione dello schermo;
Nel menu principale:
spostare il campo chiaro verso il basso
Nel sottomenu: ridurre il valore,
spostare la figura verso sinistra e verso
il basso
Nel menu principale: spostare il campo chiaro verso l'alto
Nel sottomenu: ingrandire il valore,
spostare la figura verso destra e verso
l'alto
10 Nel menu principale: selezionare il sottomenu
Nel sottomenu: abbandonare il sottomenu
Impostazione dello schermo: vedere pagina successiva
