171
HEIDENHAIN TNC 410
FRESATURA DI CONTORNITURA (Ciclo 16)
Impiego
Il Ciclo 16 FRESATURA DI CONTORNITURA viene utilizzato per la
finitura del contorno della tasca.
Da osservare:
Programmare l‘istruzione di posizionamento del punto di
partenza nell‘asse del mandrino (DISTANZA DI
SICUREZZA sopra la superficie del pezzo)
Il TNC rifinisce separatamente i singoli segmenti di profilo, anche
con più accostamenti ove impostati.
ú

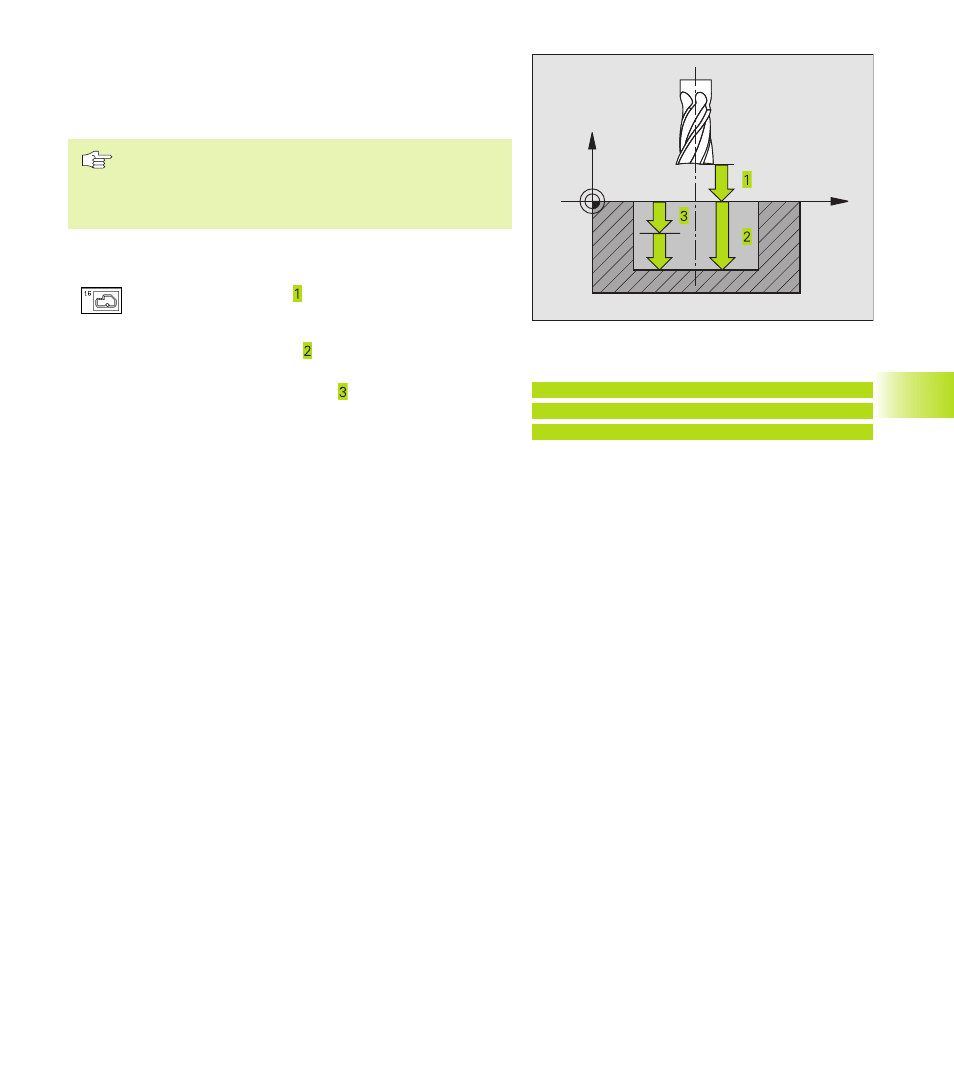

Distanza di sicurezza (incrementale): distanza tra la
punta dell‘utensile (pos. di partenza) e la superficie del
pezzo
ú
Profondità di fresatura (incrementale): distanza tra la
superficie del pezzo e il fondo della tasca
ú
Profondità di accostamento (incrementale): quota
dei singoli accostamenti dell’utensile. Il TNC si porta in
un unico passo fino alla PROFONDITA’ quando:
■
PROFONDITA' DI ACCOSTAMENTO e PROFONDITA'
DI FRESATURA sono uguali
■
La PROFONDITA’ DI ACCOSTAMENTO è maggiore
della PROFONDITA’ DI FRESATURA
La PROFONDITA’ DI FRESATURA non deve essere un
multiplo della PROFONDITA’ DI ACCOSTAMENTO
ú
AVANZAMENTO IN PROFONDITA’: velocità di
penetrazione in mm/min
ú
ROTAZIONE IN SENSO ORARIO:
DR + : Fresatura concorde con M3
DR – : Fresatura discorde con M3
ú
AVANZAMENTO: avanzamento di fresatura in mm/min
8.6 Cicli SL
X
Z
Esempi di blocchi NCNC:
12 CYCL DEF 16.0 FRES. DI CONTORNITURA
13 CYCL DEF 16.1 DIST.+2 PROF.-25
14 CYCL DEF 16.2 INCR.+5 F150 DR+ F500
