261 HEIDENHAIN TNC 410
13.2 Digitalizzazione
ú Premere il tasto TOUCH PROBE
ú Selezionare tramite softkey il ciclo di digitalizzazione desiderato
ú Rispondere alle domande di dialogo del TNC: introdurre i relativi
valori sulla tastiera e confermarli singolarmente con il tasto ENT
.ENT. Quando il TNC avrà ricevuto tutte le informazioni necessarie,
esso terminerà automaticamente la definizione del ciclo. Le
informazioni relative ai singoli parametri sono riportate in questo
capitolo, nelle descrizioni individuali dei cicli.
Definizione del campo di digitalizzazione
Per la definizione del campo di digitalizzazione è disponibile il Ciclo
5 CAMPO. Con questo ciclo è possibile definire un campo a forma
di parallelepipedo, entro il quale viene tastata la forma.

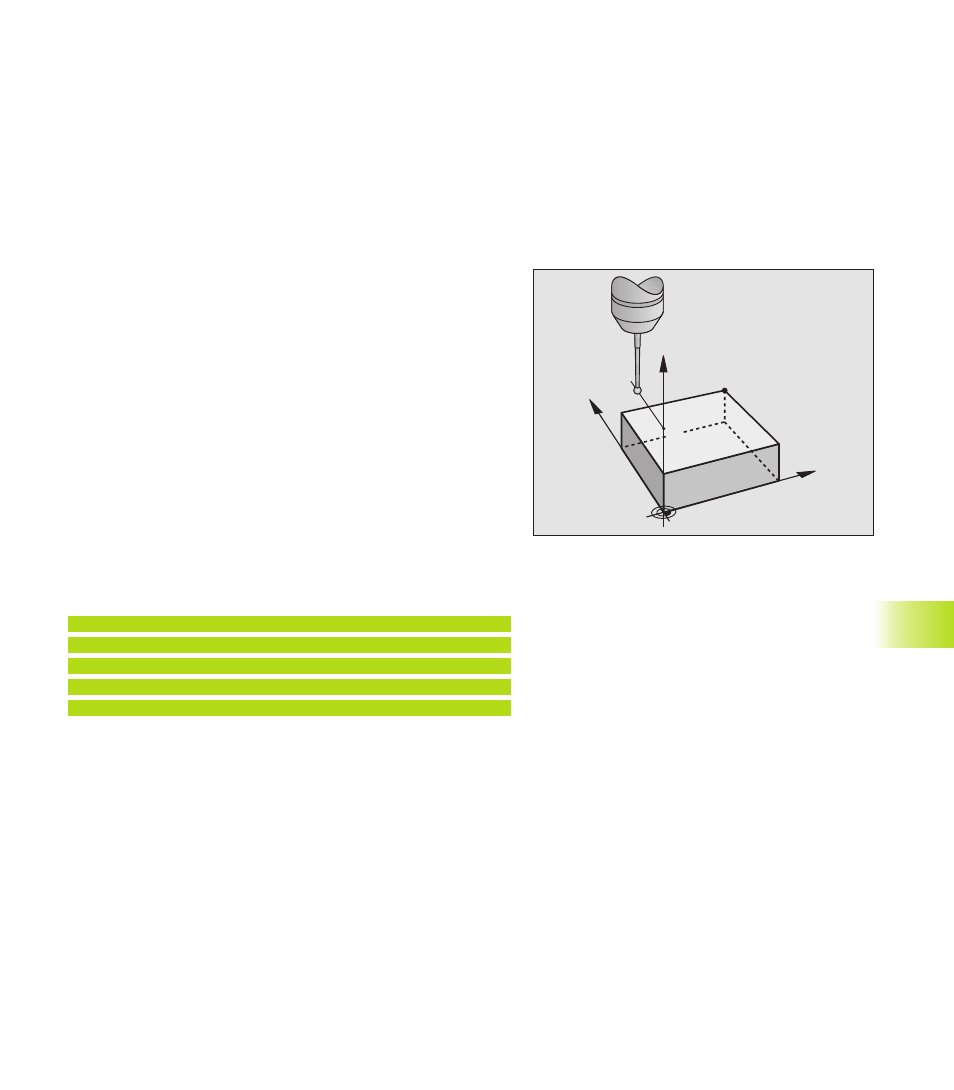

Il campo di digitalizzazione viene definito, come nella definizione
del pezzo grezzo BLK FORM, quale parallelepipedo mediante
l’indicazione delle coordinate minime e massime nei tre assi
principali X, Y e Z. Vedere figura a destra.
ú PGM NOME DATI DIGITALIZZATI: nome del file dati per la
memorizzazione dei dati digitalizzati.
ú ASSE TCH PROBE: inserire l’asse del tastatore
ú PUNTO MIN CAMPO: punto min. del campo di digitalizzazione
ú PUNTO MAX CAMPO: punto max. del campo di digitalizzazione
ú DISTANZE DI SICUREZZA: posizione nell’asse del tastatore che
esclude la collisione tra tastatore e profilo da tastare.
Esempi di blocchi NC
50 TCH PROBE 5.0 CAMPO
51 TCH PROBE 5.1 PGM NAME: DATI
52 TCH PROBE 5.2 Z X+0 Y+0 Z+0
53 TCH PROBE 5.3 X+10 Y+10 Z+20
54 TCH PROBE 5.4 ALT.: + 100
13.2 Programmazione dei cicli di digitalizzazione
Y
X
Z
MAX
Z
S
MIN
