137 HEIDENHAIN TNC 410

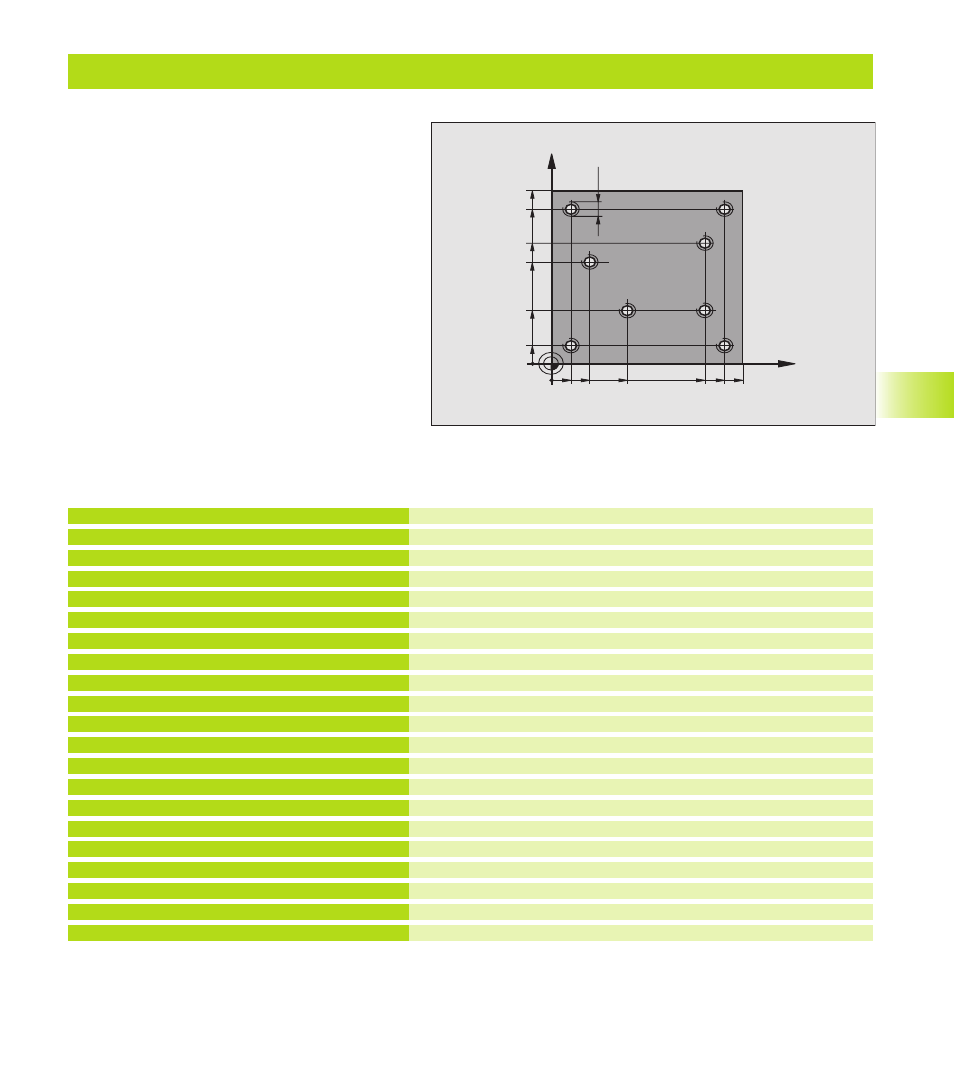

Esempio: Cicli di foratura assieme a Tabelle punti
Definizione pezzo grezzo
Definizione dell'utensile centratore
Definizione della punta
Definizione dell'utensile maschiatore
Chiamata dell'utensile centratore
Posizion. dell'ut. alla dist. di sicurezza (program. F con un valore,
il TNC posizionerà l'ut. dopo ogni ciclo alla distanza di sicurezza)
Selezionare la Tabella punti
Definizione del ciclo ”Foratura di centratura”
Coordinata della superficie (qui è vincolante introdurre 0)
2ª Distanza di sicurezza (qui è vincolante introdurre 0)
Chiamata di Ciclo con la Tabella punti TAB1.PNT.
Avanzamento tra punti: 5000 mm/min
Disimpegno dell’utensile, cambio dell'utensile
0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+4
4 TOOL DEF 2 L+0 R+2.4
5 TOOL DEF 3 L+0 R+3
6 TOOL CALL 1 Z S5000
7 L Z+10 R0 F5000
8 SEL PATTERN ”TAB1”
9 CYCL DEF 200 FORATURA
Q200=2
;DISTANZA DI SICUREZZA
Q201=-2 ;PROFONDITA‘
Q206=150 ;AVANZ. INCREMENTO
Q202=2 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=+0 ;COORDINATE SUPERFICIE
Q204=0 ;2ª DIST. SICUREZZA
10 CYCL CALL PAT F5000 M3
11 L Z+100 R0 FMAX M6
Esecuzione del programma
■ Centratura
■ Foratura
■ Maschiatura M6
Le coordinate dei fori sono memorizzate nella
tabella punti TAB1.PNT (vedere pagina successiva) e
vengono chiamate dal TNC con CYCL CALL PAT.
I raggi degli utensili sono stati scelti in modo tale
che nella grAfica di test si possano vedere tutti i
passi di lavorazione.
X
Y
20
10
100
100
10
90
90 80
30
55
40
65
M6
8.3 Cicli di foratura
