7.4

Funzioni ausiliarie per traiettorie

Smussatura spigoli: M90

In luogo della funzione M90 si dovrebbe utilizzare la
funzione M112 (vedere più avanti nel presente capitolo). I
vecchi programmi possono essere comunque eseguiti
anche combinando M112 e M90.

Comportamento standard
Nei blocchi di posizionamento senza correzione del raggio il TNC
ferma l’utensile brevemente in corrispondenza di spigoli (arresto di
precisione).

Nei blocchi di programma con correzione del raggio (RR/RL) il TNC
aggiunge automaticamente un cerchio di raccordo in
corrispondenza di spigoli esterni.

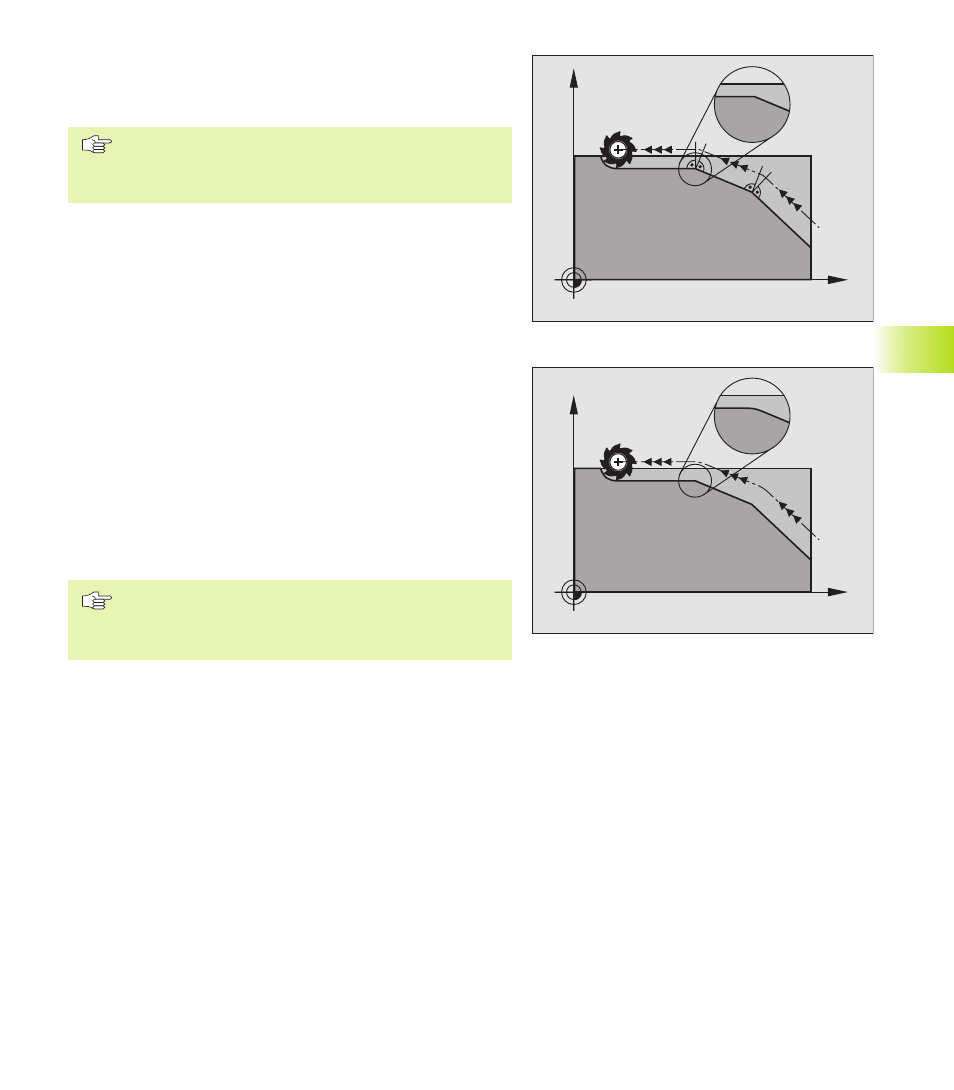

Comportamento con M90
Con questa funzione l’utensile procede a velocità costante sui rac-
cordi a spigolo: gli spigoli vengono smussati e la superficie del
pezzo diventa più liscia. Inoltre si riduce il tempo di lavorazione.
Vedere figura in centro a destra.

Esempio di applicazione: superfici composte da piccoli tratti di rette.

Attivazione
M90 è attiva solo nel blocco di programma, nel quale viene
programmata.

M90 è attiva dall’inizio del blocco. Deve essere selezionato il modo
operativo ”Errore di inseguimento”.

Indipendentemente da M90 si può definire nel MP7460
un valore limite per lo spostamento dell'utensile a
velocità costante (nella modalità con errore di
inseguimento e preimpostazione della velocità).
